Il GE Fanuc IC660EBA023, termocoppia del genio ha introdotto l'Assemblea di elettronica del blocco

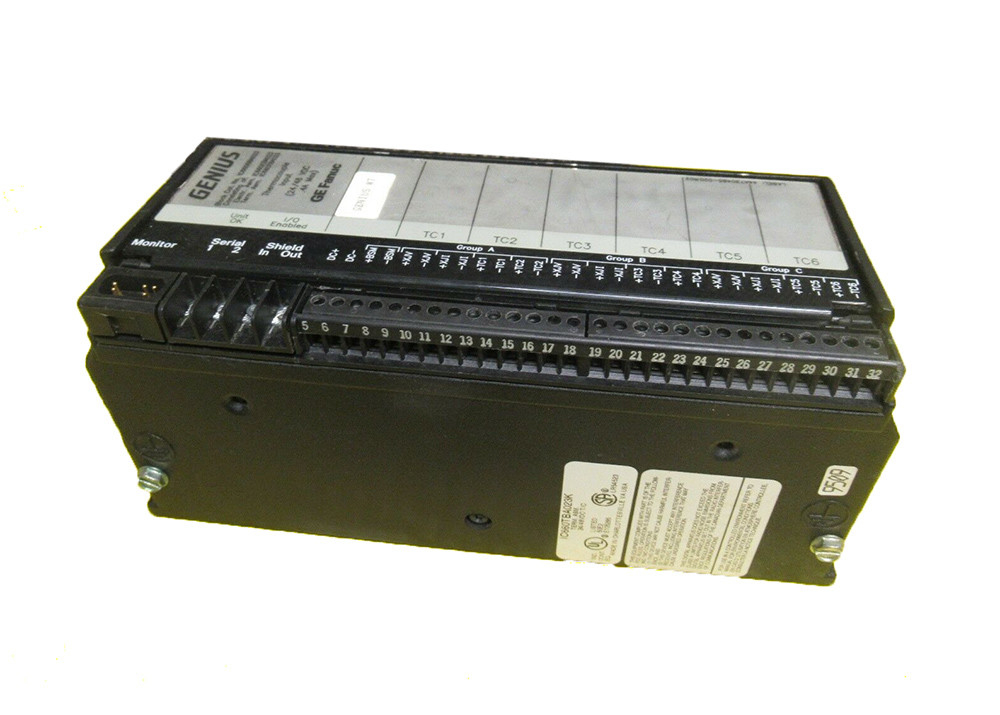

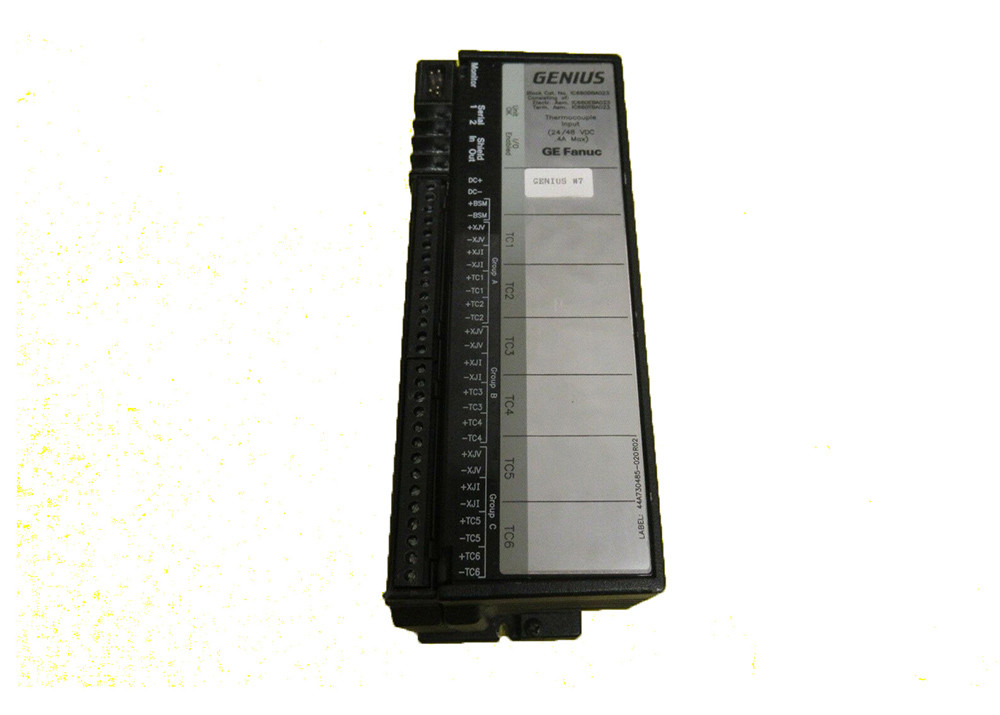

Ge Fanuc IC660EBA023, Genius Termocoppia Input Block Electronics Assembly

Informazioni tecniche

L'assemblaggio elettronico IC660EBA023 è un assemblaggio elettronico a blocco di ingresso di termocoppia GE Fanuc Genius I/O. Questo assemblaggio elettronico appartiene alla serie di blocchi GE Fanuc Genius I/O,e fornisce un'interfaccia per una vasta gamma di analogiL'assemblaggio elettronico IC660EBA023 e l'assemblaggio terminale IC660TBA023 formano il blocco di termocoppia Genius.Ogni blocco Genius richiede un montaggio terminale per il cablaggio di base, connessione a dispositivi di campo e monitor portatili e memorizzazione delle impostazioni di configurazione dei blocchi tramite EEPROM.L'assemblaggio elettronico fornisce il microprocessing ed esegue le comunicazioni dei blocchiL'assemblaggio elettronico IC660EBA023 ha blocchi di ingresso di corrente continua a 24/48 volt con 6 canali di ingresso in 3 gruppi isolati di 2.Ogni gruppo ha 2 termocoppie e 2 circuiti di ingresso di compensazione di giunzione a freddo (CJC), e c'è una tensione nominale di isolamento di 300 volt tra i gruppi.

Il blocco di montaggio elettronico IC660EBA023 monitora principalmente i segnali di temperatura, ma può anche essere utilizzato per misurare i segnali di ingresso di bassa tensione provenienti dai dispositivi di campo.Ogni canale di ingresso è progettato per interfacciarsi con ilInoltre, ogni canale di ingresso può essere configurato come un sensore interno, un sensore esterno o un valore definito dall'utente.Per una maggiore precisione di misura, ogni misurazione di ingresso può essere regolata fino a +/-100 gradi Celsius o +/-100 gradi Fahrenheit.e fornisce funzionalità di diagnosi avanzate come il rilevamento di fili aperti, segnalazione dei guasti interni, allarmi di ingresso alto/basso e indicazione di ingresso sotto/oltre il range.e il suo gruppo di base di terminale compatibile consente la rimozione o la sostituzione del gruppo di terminali senza la necessità di riconfigurare il cablaggio laterale del campo.

IC660EBA023

L'assemblaggio elettronico GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block è parte di un blocco di ingresso a 6 canali progettato per monitorare gli ingressi di temperatura.Questo gruppo elettronico ha termocoppie standard collegate a ciascun ingresso per il rilevamento e la misurazione dei segnali di ingresso a bassa tensione. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyL'assemblaggio elettronico IC660EBA023 ha 6 circuiti di ingresso disposti in tre gruppi isolati a 300 volt di corrente continua,e su ciascun gruppo sono 2 circuiti di termocoppia e 2 ingressi di compensazione di congiunzione a freddo remoti (CJC), che forniscono una compensazione a giunzione fredda per le misurazioni di input.

Ogni ingresso dell'assemblaggio elettronico IC660EBA023 può essere collegato a termocoppie di tipo J, K, T, E, B, R, S e N e ogni canale di ingresso può essere configurato per un sensore esterno, un sensore interno,o un valore definito dall'utente per il CJCL'assemblaggio elettronico IC660EBA023 ha una tensione nominale di funzionamento di 24/48 Volt DC (con un intervallo di tensione di funzionamento da 18 a 56 Volt DC) e una potenza nominale di 9,0 Watt.Ogni ingresso dell'assemblaggio elettronico IC660EBA023 ha una gamma di misurazione della tensione da -25 milliVolts a 150 milliVolts e una risoluzione di +/-10 microVoltsOgni canale di ingresso ha una precisione di 8,0 Hertz e una gamma di filtri di +/- 2 microvolt per grado Celsius.Il CJC interno ha una gamma di misura da 0 a 60 gradi Celsius e una risoluzione di +/-0Un CJC remoto esterno segnala segnali di ingresso in valori analogici di tensione o corrente,e offre un range di misura da -25 a 150 gradi Celsius con una precisione di +/-0.1 gradi Celsius.

Le specifiche tecniche per IC660EBA023
