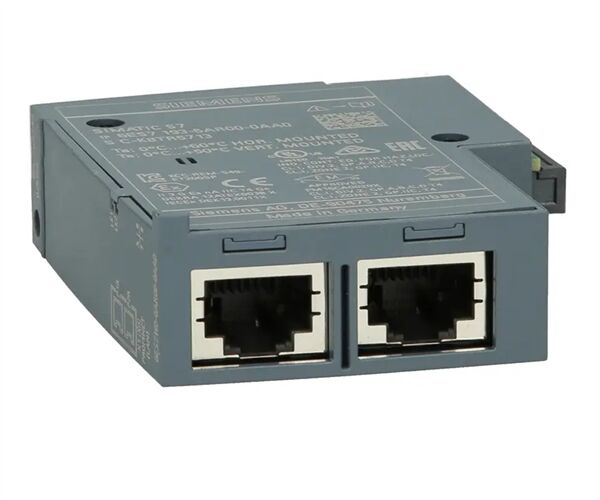

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Descrizione di6ES7193-6AR00-0AA0

Il sistema di I/O scalabile SIMATIC ET 200SP è un sistema di I/O modulare altamente flessibile con grado di protezione IP20.Attraverso un modulo di interfaccia con l'interfaccia PROFINET o PROFIBUS può scambiare dati IO dei moduli I/O connessi con un sistema di controllo di livello superioreIn alternativa, come ulteriori stazioni di testa, vari PLC, F-PLC e controller aperti sono disponibili come controller compatti S7-1500 (controller distribuito).I componenti ET 200SP sono disponibili come versione SIPLUS per esigenze estreme e un elevato grado di robustezza.

SIMATIC ET 200SP è un sistema distribuito di I/O multifunzionale per una vasta gamma di applicazioni.SIMATIC ET 200SP è costruito con protezione IP 20 e progettato per l'installazione in un armadietto di controllo. A seconda del modulo di intestazione selezionato (modulo di interfaccia, S7-1500, SP-CPU o controller aperto) e dell'assegnazione dei parametri,esistono valori limite diversi che limitano la configurazione massima di una stazione ET 200SP.

Caratteristiche:

• Controllo della configurazione: adattamento basato sull'applicazione della configurazione effettiva tramite software utente (manipolazione delle opzioni)
• IO basato sul tempo: timing dei segnali ai μs
• MSI/MSO: accesso simultaneo ai dati di I/O da un massimo di 4 PLC
• Supersampling: acquisizione o uscita n-fold di segnali digitali e analogici in un ciclo PN
• Adattamento dell'intervallo di misura: maggiore risoluzione adattando l'intervallo di misura a una sezione limitata di un'intervallo di misura supportato dal modulo di input analogo
• Scalazione dei valori misurati: consente la trasmissione del valore analogo normalizzato al valore fisico richiesto come valore REAL (32-bit floating point)
• Standard di comunicazione: PROFINET IO, PROFIBUS DP V0/V1, connessione ET per il collegamento dell'ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU: connessione PROFINET con 3 porte, controller IO e dispositivo PN IO, espansione opzionale come master/slave DP, anche come versione a prova di errore e Open Controller
• Punto a punto (RS 232, RS 485, RS 422)
• Configurazione modulare con fino a 64 moduli
• Fornitura di gruppi di carico autoassemblati integrati nel sistema senza modulo di alimentazione tramite BaseUnits leggeri
• Piccole dimensioni e elevata flessibilità grazie alla struttura modulare e alla gamma completa di prodotti
• Fino a 16 canali per modulo
• Cablaggio permanente
• Sostituzione a caldo: sostituzione del modulo senza attrezzi in RUN
• Operazione con interruzioni
• Termini di spinta per sezioni trasversali fino a 1,5 mm2 con ferrule di fine filo e fino a 2,5 mm2 senza ferrule di fine filo
• Unità di base per il collegamento a un filo o a più fili
• Accessibilità ottimale per il cablaggio a causa del rilascio della molla e del rubinetto di misura accanto all'apertura del conduttore
• Connessione PROFINET flessibile tramite BusAdapter (RJ45, FastConnect, cavi in fibra ottica di plastica o vetro), anche come convertitore multimediale integrato
• Facile integrazione dei moduli di sicurezza
• Assegnazione semplice dei parametri F tramite software
• Disconnessione per gruppo dei moduli a prova di guasto
• PROFINET isocrono
• Trasferimento interno di dati fino a 100 Mbps
• Registrazione dei valori e delle uscite analogiche a partire da 50 μs
• Registrazione dei valori digitali e delle uscite a partire da 1 μs

•
  Applicazioni:
• Modalità di funzionamento: tramite PROFINET o PROFIBUS, un controllore centrale può accedere ai moduli distribuiti di I/O dell'ET 200SP allo stesso modo dei moduli centrali di I/O.
• La comunicazione è interamente gestita dal controller PN o dal modulo di interfaccia principale (nel controller centrale) e nel IM 155-6.
• Comprensivo,la diagnostica specifica del canale e facile da programmare con messaggi di testo semplici consente la localizzazione e la correzione degli errori dell'impianto nel minor tempo possibile e aumenta significativamente la disponibilità.
• Configurazione, parametrizzazione e diagnostica: l'ET 200SP è configurato e gli vengono assegnati parametri tramite STEP 7 o lo strumento di configurazione del controller utilizzato.
• L'utente ha a disposizione informazioni diagnostiche estese, a seconda del modulo di I/O selezionato
