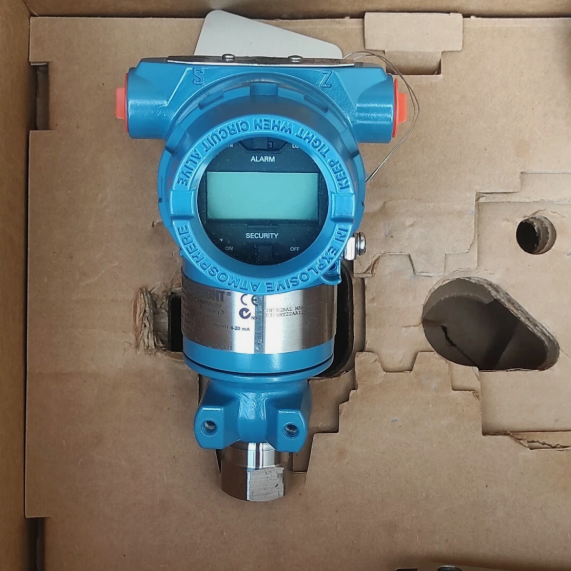

3051TA2A2B21BB4I1M5Q4Q8S5 Trasmettitore di Pressione e Temperatura Rosemount da -40 a 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Rosemount Trasmettitore di pressione e temperatura da -40 a 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Descrizione

3051TA2A2B21BB4I1M5Q4Q8S5Caratteristiche chiave

• Precisione di misura superiore: Offre una precisione di riferimento fino a ± 0,04% di span, garantendo una precisione di misurazione di processo eccezionale.
• Alta stabilità e affidabilità a lungo termine: fornisce un'eccezionale stabilità a lungo termine, riducendo al minimo la deriva e riducendo la necessità di una frequente ricalibrazione.
• Proporzione di flessione: ha un rapporto di riduzione di produzione fino a 150:1, consentendo una misurazione flessibile su un'ampia gamma di pressioni.
• Comunicazione digitale HART: Supporta uscita analogica da 4 a 20 mA sovrapposta a segnale digitale HART per configurazione remota, monitoraggio e diagnostica.
• Diagnostica avanzataIncorpora auto-diagnosi complete, inclusi avvisi di processo, controlli di integrità del ciclo e rilevamento di linee di impulso collegate per la manutenzione proattiva.
• Diaframma isolato robusto: utilizza un singolo e robusto diaframma isolante per un'eccellente trasmissione della pressione e compatibilità con i media.
• Ampia gamma di temperature di funzionamento: prestazioni affidabili in un ampio spettro di temperature, adatte a diverse condizioni ambientali.
• Certificazione di sicurezza SIL 2/3: certificato indipendentemente secondo la norma IEC 61508 per la sicurezza funzionale, ideale per i sistemi di sicurezza strumentalizzati.
• Approvato il luogo pericoloso: Risponde alle norme mondiali per l'uso in atmosfere industriali esplosive e pericolose.
• Materiali resistenti alla corrosione: costruito con materiali bagnati di alta qualità per resistere a fluidi di processo aggressivi.
• Collegamento flessibile dei processi: Dispone di connessioni a filo standard per una facile installazione e integrazione.
• Garanzia estesa: garantito da una garanzia limitata pluriennale per garantire prestazioni a lungo termine.

3051TA2A2B21BB4I1M5Q4Q8S5Materiali e applicazioni

Materiale

• Isolamento del diaframma e delle parti bagnate:Acciaio inossidabile 316L (SST)per un'eccellente resistenza alla corrosione e compatibilità con la maggior parte dei processi industriali.
• Sensore di riempimento del liquido:Olio di siliconeper una trasmissione di pressione stabile e prestazioni costanti a diverse temperature.
• Abitazione:Leghe di alluminiocon un rivestimento protettivo resistente, leggero e resistente alla corrosione industriale.
• Compartimento elettronica: Avvolgimento sigillato, IP-rated per proteggere i circuiti interni dalla polvere, dall'umidità e dai contaminanti.
• Connettori elettrici: connessioni di condotto sigillate di grado industriale (M20 x 1.5) per cablaggi sicuri e affidabili.
• Componenti interni: componenti elettronici ad alta stabilità, elementi sensori capacitivi di precisione e circuiti integrati robusti.

Applicazioni tipiche

• Esplorazione e produzione di petrolio e gas: monitoraggio della pressione di testa di pozzo, piattaforme offshore e controllo della pressione delle condotte.
• Rafinazione e petrolchimica: colonne di distillazione, regolazione della pressione del reattore e lavorazione dei fluidi corrosivi.
• Trasformazione chimica: Misurazione della pressione di acido, solvente e reagente in ambienti chimici difficili.
• Generazione di energia: Controllo della pressione della caldaia, del vapore e dell'acqua di alimentazione negli impianti a ciclo termico e combinato.
• Trattamento delle acque e delle acque reflue: controllo della pressione delle pompe, dei filtri e delle condotte.
• Miniere e minerali: Controllo della pressione delle condotte di scarico e del reattore di lavorazione dei minerali.
• Alimenti e bevande: Monitoraggio della pressione dei processi sanitari per la produzione farmaceutica, lattiero-casearia e alimentare.
• Pulpa e carta: Misurazione della pressione del liquido e dello liquame nella produzione di carta.
• Marittimo e offshore: sistemi di bordo e controllo della pressione delle navi FPSO.
• Metalli primari: regolazione della pressione nei processi di fusione e raffinazione dei metalli.

3051TA2A2B21BB4I1M5Q4Q8S5Parametri importanti

Parametro	Specificità
Numero di modello	3051TA2A2B21BB4I1M5Q4Q8S5
Tipo di prodotto	Trasmettitore di pressione assoluta in linea
Principio di misura	Capacitivo (diaframma isolante singolo)
Tipo di pressione	Pressione assoluta (A)
Intervallo di pressione	da 0 a 150 psi (0 a 10,3 bar)
Accuratezza dei riferimenti	± 0,04% di Span
Rapporto di riduzione	Fino a 150:1
Segnale di uscita	4-20 mA DC con comunicazione digitale HART®
Isolamento del materiale del diaframma	Acciaio inossidabile 316L
Sensore di riempimento del liquido	Acciaio
Materiale per le abitazioni	Alumini (M20 x 1,5 ingresso del condotto)
Connessione di processo	1/2-14 NPT femmina
Fornitore di energia	10.5 a 42.4 V di corrente continua
Temperatura di funzionamento	-40°C a +85°C (-40°F a +185°F)
Temperatura di conservazione	-51°C a +85°C (-60°F a +185°F)
Umidità relativa	0-100% (non condensante)
Resistenza alle vibrazioni	2 g di picco (da 10 a 2000 Hz)
Resistenza agli urti	50 g (11 ms, mezza onda sinusale)
Classificazione di protezione	NEMA 4X, IP66, IP67
Classificazione di sicurezza	SIL 2/3 (IEC 61508)
Certificazioni delle zone pericolose	ATEX, IECEx, CSA, FM (divisioni delle classi I, II e III)
Altre certificazioni	NACE MR0175/ISO 15156 (Servizio acido), CE
Dimensioni	Alloggiamento industriale standard (circa Ø95 mm x 180 mm)
Peso	Circa 1,8 kg (3,97 libbre)
Garanzia	Garanzia limitata di 5 anni
