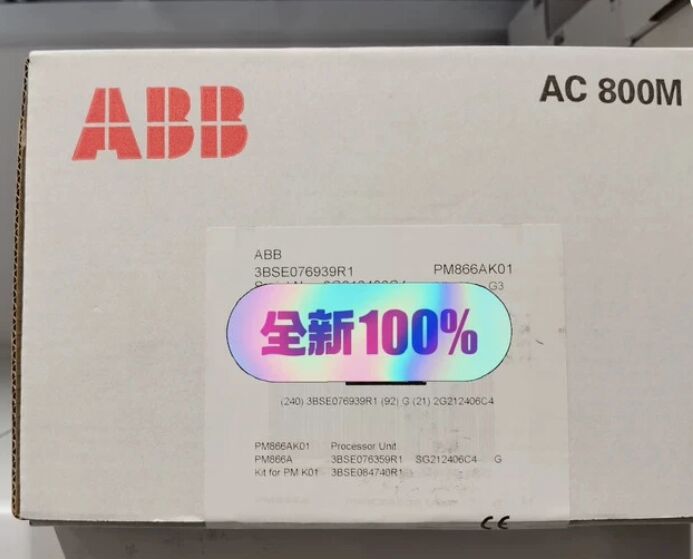

PM866AK01 3BSE076939R1 ABB Modulo di alimentazione ridondante -20-70°C 30 V 20 MA
PM866AK01 3BSE076939R1 Descrizione
IlABB PM866AK01 (3BSE076939R1)è un'unità di elaborazione centrale (CPU) ad alte prestazioniAC 800Mla famiglia di controller, che funge da componente informatico di base dei sistemi di controllo distribuiti (DCS) ABB AbilityTM System 800xA®. Esegue algoritmi di controllo complessi, gestisce i dati di I/O,gestisce la comunicazione del sistema, e garantisce il monitoraggio e il funzionamento in tempo reale per il controllo dei processi industriali su larga scala.supporta la completa ridondanza hardware ed è ampiamente utilizzato in applicazioni mission-critical in petrolio e gasL'unità viene fornita come kit completo che include il modulo CPU, la piastra base (TP830), i terminatori e una batteria di riserva.
PM866AK01 3BSE076939R1Caratteristiche chiave
- Potente elaborazione: processore MPC866 da 133 MHz con tempi di ciclo rapidi (fino a 1 ms) per compiti di controllo impegnativi
- Alta capacità di memoria: 64 MB di RAM (51.389 MB disponibili per applicazioni) + 4 MB di Flash PROM per firmware
- Supporto completo per la ridondanza: CPU, comunicazione e ridondanza di I/O con tempo di failover < 10 ms
- Porte Ethernet doppie: porte RJ-45 a 10 Mbps per la rete di controllo (protocolli MMS/IAC)
- Porte seriali doppie: RS-232C (COM3) + porta di servizio isolata (COM4)
- Espansione modulare: fino a 12 moduli di comunicazione CEX-Bus; supporta 7 cluster di I/O ottici
- Diagnostica integrata: indicatori di stato LED, orologio in tempo reale e memoria alimentata da batteria
- Progettazione robusta: Ampia gamma di temperature, componenti industriali e forte immunità EMC
- Certificazioni: Conforme alle norme CE, UL, cUL e RoHS
- Montaggio per rotaie DIN: fattore di forma compatto per una facile installazione in armadi di controllo
PM866AK01 3BSE076939R1Materiali e applicazioni
Materiale
- Abitazione: termoplastici resistenti alla fiamma ad alta resistenza (UL94 V-0)
- Tavola di circuito: PCB in vetro epossidico FR-4 di grado industriale con rivestimento conforme
- Connettori: Lega di rame nichellata per resistenza alla corrosione e contatto affidabile
- Componenti interni: Microprocessori, optoaccoppiatori e condensatori a stato solido di livello industriale
- Batteria di riserva: batteria al litio da 3,6 V per la memorizzazione
Applicazioni tipiche
- Petrolio e gas: sistemi di controllo delle raffinerie, di monitoraggio delle condotte e di piattaforme offshore
- Generazione di energia: controllo delle caldaie, gestione delle turbine e automazione degli impianti
- Prodotti chimici e farmaceutici: controllo dei processi di lotti, regolazione del reattore e sistemi di sicurezza
- Acqua e acque reflue: Automazione degli impianti di trattamento e controllo delle reti di distribuzione
- Metalli e miniere: controllo dei forni, gestione dei materiali e gestione delle linee di produzione
- Produzione: linee di assemblaggio, macchine di imballaggio e automazione di processi complessi
PM866AK01 3BSE076939R1Parametri importanti
| Parametro |
Specificità |
| Numero della parte |
PM866AK01 |
| Numero d'ordine |
3BSE076939R1 |
| Marchio |
ABB |
| Tipo di prodotto |
Unità di elaborazione CPU AC 800M |
| Processore |
Freescale MPC866, 133 MHz |
| Memoria |
64 MB di RAM (51.389 MB disponibili per l'utente) |
| Memoria flash |
4 MB (memoria del firmware) |
| Risparmio |
Riduzione totale della CPU/COM/I/O, passaggio di errore < 10 ms |
| Porti di comunicazione |
2 × Ethernet (10 Mbps, RJ-45) |
| Porte seriali |
2 × RS-232C (COM3: generale; COM4: servizio isolato) |
| Moduli CEX-Bus |
Fino a 12 moduli di comunicazione |
| Cluster di I/O |
7 cluster ottici ModuleBus |
| Fornitore di energia |
24 V di corrente continua (19.2 ∼30 V di corrente continua) |
| Consumo corrente |
210 mA (tipico), 360 mA (massimo) |
| Dissipazione del potere |
5.1 W (tipico), 8,6 W (massimo) |
| Batteria di riserva |
3.6 V di litio (memoria di conservazione/orologio) |
| Temperatura di funzionamento |
-25°C a +60°C |
| Temperatura di conservazione |
-40°C a +85°C |
| Umidità |
10 ∼90% RH (non condensante) |
| Dimensioni (W × H × D) |
119 × 186 × 135 mm |
| Peso |
1.2 kg (con piastra base) |
| Montaggio |
Ferrovia DIN (35 mm) |
| Protezione |
IP20 |
| Certificazioni |
CE, UL, cUL, RoHS |
| Il kit include |
CPU PM866A, piastra base TP830, terminatori, batteria |
| Supporto alle applicazioni |
32 domande, 64 programmi ciascuno |
| Tempo di ciclo |
Fino a 1 ms per applicazione |
| Origine |
Svezia |
