| TIPO | DESCRIZIONE |
|---|---|

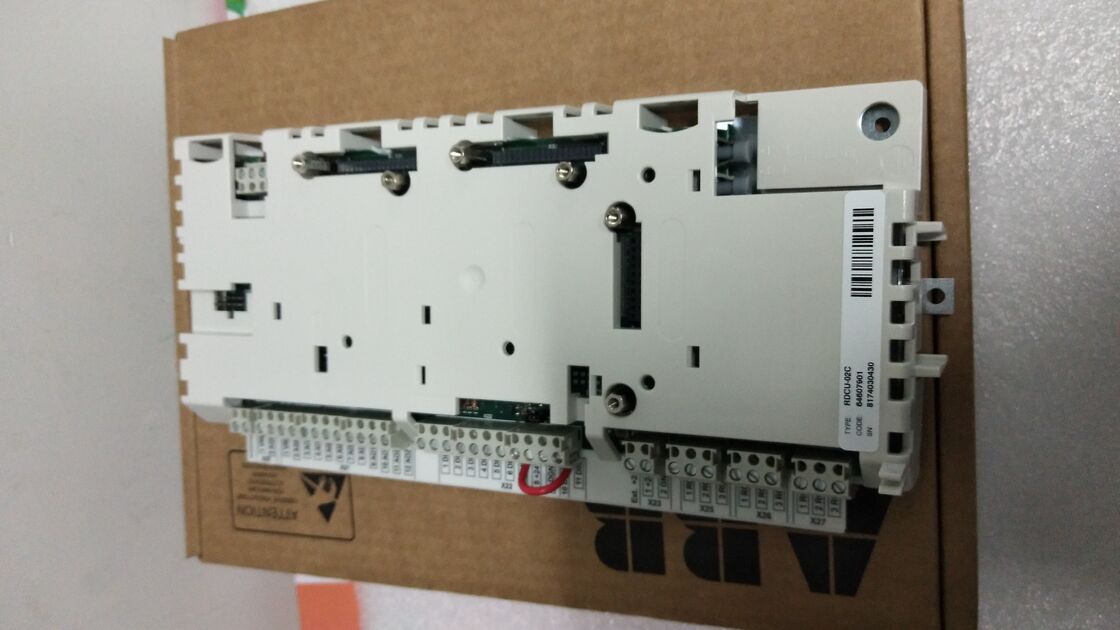

| Produttore | ABB |
| Codice articolo/MPN | RDCU-02C |
| Categoria | Controller, parti di automazione |
| Condizione | Nuovo di zecca |
| Tensione in ingresso | 415v |
| Fase di ingresso | 3 fasi |
| Frequenza di ingresso | 50Hz |
Generale
Le schermature dei cavi I/O devono essere messe a terra sullo chassis dell'armadio il più vicino possibile all'RDCU.
Utilizzare anelli di tenuta su tutti gli ingressi dei cavi.
Maneggiare i cavi in fibra ottica con cura. Quando si scollegano i cavi in fibra ottica, afferrare sempre il connettore e non il cavo stesso. Non toccare le estremità delle fibre a mani nude poiché la fibra è estremamente sensibile allo sporco.
Il carico di trazione massimo a lungo termine per i cavi in fibra ottica inclusi è 1 N; il raggio minimo di curvatura a breve termine è 25 mm (1”).
Collegamenti di ingresso/uscita digitale/analogico
Consultare il Manuale Firmware del programma applicativo in questione.
Installazione di moduli opzionali
Seguire le istruzioni riportate nel manuale utente del modulo.
Altri collegamenti
Vedi anche lo schema elettrico qui sotto.
Alimentazione dell'RDCU
La RDCU è alimentata tramite il connettore X34. L'unità può essere alimentata dalla scheda di alimentazione del modulo inverter (o alimentazione IGBT), a condizione che non venga superata la corrente massima di 1 A.
L'RDCU può anche essere alimentata da un alimentatore esterno da 24 V CC. Si noti inoltre che il consumo di corrente dell'RDCU dipende dai moduli opzionali collegati. (Per il consumo corrente dei moduli opzionali, consultare i rispettivi manuali utente.)
Collegamento in fibra ottica al modulo di alimentazione inverter/IGBT
Collegare il collegamento PPCS della scheda AINT (moduli serie ACS 800) del modulo inverter (o alimentazione IGBT) ai connettori in fibra ottica V57 e V68 della RDCU.
Nota: la distanza massima consigliata per il collegamento in fibra ottica è di 10 m (per cavo in plastica [POF]). Nel caso siano necessarie distanze maggiori, contattare un rappresentante ABB.
