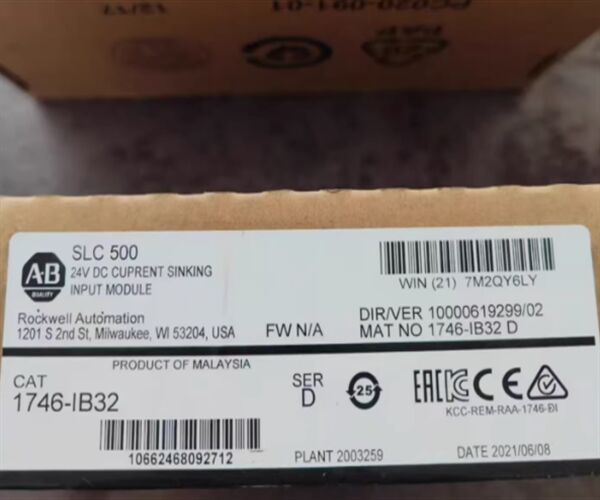

1746-IB32 Modulo di ingresso digitale Allen-Bradley DC
Descrizione del 1746-IB32
L'Allen-Bradley 1746-IB32 è un modulo di ingresso discreto SLC 500. Questo modulo funziona a una tensione nominale di 24VDC e a un intervallo di tensione di 15-30V DC @ 50 ° C (122 ° F) o 15-26.4V DC @ 60 °C (140 °F)Questo modulo è tipicamente utilizzato per interfacciare dispositivi elettrici come interruttori, sensori, contatti ausiliari e altri dispositivi binari o ON/OFF.Fino a trentadue (32) segnali di ingresso possono essere collegati a questo modulo tramite i 32 canali del modulo di ingresso incorporati.
È compatibile per l'uso con qualsiasi processore SLC 500, idealmente con l'hardware SLC 500 Modular Style.con una lunghezza di 20 mm o più ma non superiore a 20 mm,Si installa direttamente su qualsiasi slot disponibile del telaio 1746 eccetto lo slot 1 che è riservato al controller SLC 500.
Il 1746-IB32 ha un consumo di corrente di 50 mA a 5VDC con tensione massima di ingresso fuori stato di 5VDC, corrente nominale di ingresso di 5,1 mA @ 24V DC, corrente massima di ingresso fuori stato di 1.5 mA con un ritardo tipico del segnale di 8 ms sia per la transizione del segnale ON a OFF che OFF a ON.
Al momento dell'installazione del modulo, assicurarsi che l'alimentazione sia rimossa dal telaio in quanto questo modulo non supporta il sistema di rimozione e inserimento sotto alimentazione (RIUP).Viene fornito con un blocco terminale rimovibile che consente il cablaggio remoto al modulo e la manutenzione semplificata in quanto il RTB consente l'inserimento in un altro modulo dello stesso tipo.
Il 1746-IB32 offre isolamento dal backplane testato a 1500 Volt AC per 60 secondi tra il backplane e l'I/O e ha una resistenza dielettrica a 1500 Volt AC.La tensione minima attraverso il suo circuito nello stato ON è di 150,0 volt di corrente continua e nello stato spento, ha una caduta massima di 5,0 volt di corrente continua e una corrente di perdita massima di 1,5 mA.Il modulo 1746-IB32 ha un tempo di ritardo massimo del segnale di 3 ms sui suoi ingressi in modalità ON e OFF e ha una corrente nominale complessiva di ingresso di 5.1 mA a 24 volt di tensione nominale CC. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
Specifiche tecniche per il 1746-IB32
| Produttore |
Allen Bradley |
| Categoria |
PLC |
| Linee di prodotti |
SLC 500 |
| Numero della parte |
1746-IB32 |
| Numero GTIN |
10662468092712 |
| Peso |
00,17 kg |
| Tipo di modulo |
Modulo di ingresso digitale a corrente continua |
| Numero di input |
Trecento due (32) input |
| Voltaggio di ingresso |
24VDC |
| Intervallo di tensione di funzionamento |
Da 15 a 30 V di corrente a 50° C; da 15 a 26,4 V di corrente a 60° C. |
| Tempo di ritardo dell'input, da spento a acceso |
3 ms |
| Dissipazione di potenza, per canale |
0.20 Watt |
| Dissipazione di potenza, per modulo |
6.65 Watt |
| Corrente di fondo a 24 volt |
0 mA |
| Corrente di 5 volt sul piano di fondo |
0.05 A |
| Intervallo di tensione |
15-30 volt Fusore a corrente continua |
| Input |
32 |
| Corrente di fondo (5 volt di corrente continua) |
103 milliamperi |
| Ritardo del segnale |
3 millisecondi |
| Corrente in stato di spegnimento |
1 milliampere |
| Applicazioni |
Input DC di finalità generale |
| Connessione I/O |
1746-HT e 1746-HCA |
| Risposta di passaggio |
100 millisecondi dentro, 2,5 millisecondi fuori. |
| Classificazione di impatto |
30 g |
| UPC |
10662468092712 |
L'Allen-Bradley 1746-IB32 è un modulo di ingresso SLC 500.Celsius e 15-26.4VDC a 60 gradi Celsius. Ha un consumo di corrente di 0,05 A con un ritardo del segnale di 3 ms per entrambe le transizioni.
