• Informazioni generali

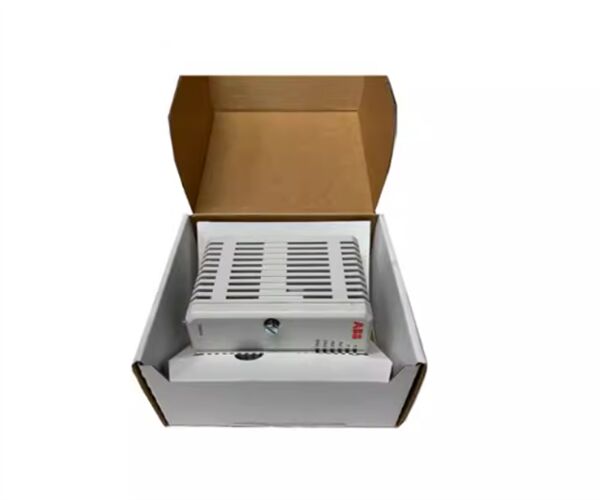

  Numero dell'articolo	3BSE018103R1 (CI853K01)
  Protocollo di comunicazione	COMLI e MODBUS RTU
  Padrone o schiavo	Padrone/schiavo
  Numero di canali	2
  Velocità di trasmissione	75 - 19 200 b/s
  Redundanza di linea	- No, no.
  Redundanza dei moduli	- No, no.
  Swap a caldo	- Sì, sì.
  Utilizzato in combinazione con il controller HI	- Sì, sì.

• Dati dettagliati

  Unità massime sul bus CEX	12
  Collegamento	RJ-45 femmina (8 pin)
  Tipo di consumo 24 V.	100 mA

• Ambiente e certificazione

  Temperatura, funzionamento	0 a + 55 °C (+32 a + 131 °F)
  Temperatura, conservazione	-40 a +70 °C (-40 a +158 °F)
  Protezione contro la corrosione	G3 conforme all'ISA 71.04
  Classe di protezione	IP20 secondo EN60529, IEC 529
  Marcatura CE	- Sì, sì.
  Certificati marini	ABS, BV, DNV-GL, LR
  conformità RoHS	DIRETTIVA 2011/65/UE (EN 50581:2012)
  conformità dei RAEE	Direttiva 2012/19/UE

Caratteristiche e vantaggi

• COMLI può essere utilizzato sulla porta COM3 integrata e opzionalmente sulle porte CI853.COMLI è un protocollo ABB per la trasmissione di dati tra controllori.
• MODBUS RTU è un protocollo aperto e seriale (RS-232) derivato dall'architettura Master/Slave per lo scambio di informazioni in modalità half duplex.La funzionalità Modbus può essere configurata sia sulle porte COM di AC 800M che CI853.
• Siemens 3964R può essere utilizzato sulla porta COM3 integrata e facoltativamente sulle porte CI853.
• La comunicazione seriale auto-definita può essere utilizzata sulla porta COM3 integrata (su un controller AC 800M) e facoltativamente sulle porte CI853.
• Il modulo CI853 supporta anche Hot Swap.
