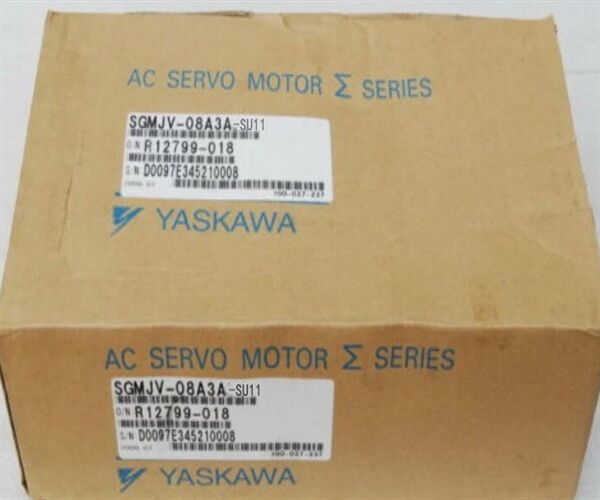

YASKAWA AC SERVO MOTOR SGMJV-08A3A-SU11 Alta precisione

Il SGMJV-08A3A-SU11 è un servomotore AC ad alte prestazioni progettato per applicazioni di controllo del movimento di precisione nell'automazione industriale. Fa parte del sistema servo Sigma-5 di Yaskawa, noto per la sua alta efficienza, affidabilità e capacità di controllo avanzate.

Caratteristiche principali:

• Modello: SGMJV-08A3A-SU11

• Tipo di motore: Servomotore AC

• Serie: Sigma-5 Serie

• Potenza nominale: 0,75 kW (0,8 HP)

• Velocità nominale: 3000 RPM (Giri al minuto)

• Coppia nominale: 2,4 Nm (Newton-metri)

• Tipo di encoder: Encoder incrementale per il controllo di feedback ad alta precisione

• Classe di protezione: IP67 (a prova di polvere e impermeabile), che lo rende adatto ad ambienti industriali difficili.

Specifiche tecniche:

• Tensione nominale: 200-240 V (CA)

• Corrente nominale: 4,3 A (continuo)

• Tipo di raffreddamento: Raffreddamento ad aria

• Sistema di feedback: Encoder ad alta risoluzione che fornisce feedback in tempo reale per garantire un controllo preciso della posizione e della velocità.

• Dimensioni: Design compatto per una facile integrazione nei sistemi esistenti, che lo rende adatto per applicazioni con spazio limitato.

Vantaggi:

• Alta precisione: Il servomotore Sigma-5 offre un controllo altamente accurato della velocità, della posizione e della coppia, rendendolo ideale per applicazioni che richiedono un controllo del movimento fine.

• Efficienza energetica: Con tecnologie di controllo avanzate, questo motore riduce al minimo il consumo di energia mantenendo le prestazioni.

• Durata: La protezione IP67 garantisce un funzionamento affidabile in ambienti con elevata presenza di polvere, umidità o contaminanti.

• Facile integrazione: Compatibile con gli amplificatori servo Sigma-5 di Yaskawa per un sistema di controllo del movimento completo.

Applicazioni:

Il SGMJV-08A3A-SU11 è comunemente utilizzato in applicazioni come:

• Robotica

• Macchine CNC

• Sistemi di imballaggio

• Macchine da stampa

• Trasformazione alimentare

• Macchinari tessili

Questo servomotore è particolarmente utile in sistemi che richiedono tempi di risposta rapidi e un controllo di alta precisione, come la lavorazione ad alta velocità o la robotica.

Conclusione:

Il SGMJV-08A3A-SU11 servomotore offre alte prestazioni, precisione e affidabilità, rendendolo una scelta eccellente per applicazioni di automazione industriale che richiedono un controllo del movimento accurato ed efficiente.

Simili Prodotti




Modalità di passo
Le seguenti sono le modalità di azionamento più comuni.
• Azionamento a onda (1 fase attiva)
• Azionamento a passo intero (2 fasi attive)
• Azionamento a mezzo passo (1 e 2 fasi attive)
• Microstepping (Correnti del motore variabili continuamente)
Per le seguenti discussioni, fare riferimento alla figura 6.
Nell'azionamento a onda, solo un avvolgimento è alimentato in un dato momento. Lo statore è alimentato secondo la
sequenza A → B → A → B e il rotore si sposta dalla posizione 8 → 2 → 4 → 6. Per motori con avvolgimento unipolare e bipolare con gli stessi parametri di avvolgimento, questa modalità di eccitazione si tradurrebbe nella stessa posizione meccanica. Lo svantaggio di questa modalità di azionamento è che nel motore con avvolgimento unipolare si utilizza solo il 25% e nel motore bipolare solo il 50% dell'avvolgimento totale del motore in un dato momento. Ciò significa che non si ottiene la massima coppia in uscita dal motore
Nell'azionamento a passo intero si alimentano due fasi in un dato momento. Lo statore è alimentato secondo




la sequenza AB → AB → AB → AB e il rotore si sposta dalla posizione 1 → 3 → 5 → 7. La modalità a passo intero si traduce nello stesso movimento angolare dell'azionamento a 1 fase attiva, ma la posizione meccanica è sfalsata di mezzo passo intero. La coppia in uscita del motore con avvolgimento unipolare è inferiore a quella del motore bipolare (per motori con gli stessi parametri di avvolgimento) poiché il motore unipolare utilizza solo il 50% dell'avvolgimento disponibile mentre il motore bipolare utilizza l'intero avvolgimento.
L'azionamento a mezzo passo combina le modalità di azionamento a onda e a passo intero (1 e 2 fasi attive). Ogni secondo passo solo
una fase è alimentata e durante gli altri passi una fase su ogni statore.
Lo statore è alimentato secondo la sequenza AB → B → AB → A → AB → B → AB → A e il
rotore si sposta dalla posizione 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8. Ciò si traduce in movimenti angolari che sono la metà di quelli nelle modalità di azionamento a 1 o 2 fasi attive. Il mezzo passo può ridurre un fenomeno chiamato risonanza
che può essere sperimentato nelle modalità di azionamento a 1 o 2 fasi attive.
VELOCITÀ SINCRONA




La velocità con cui ruota il campo magnetico dello statore, che determinerà la velocità del
rotore, è chiamata Velocità Sincrona (SS). La SS è una funzione della frequenza
della fonte di alimentazione e del numero di poli (coppie polari) nel motore. La relazione
per calcolare la SS di un motore a induzione è:
1 SS = (120 X f) / P
Dove:
SS = Velocità Sincrona (RPM)
f = frequenza (cicli / secondo) = 60
P = numero di poli (coppie polari)
