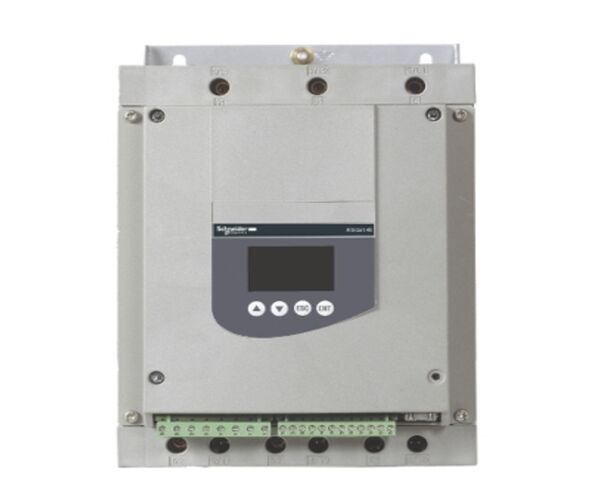

Descrizione di ATS48D88Q
Questa unità Altistart 48 soft start/soft stop è un controller con 6 tiristori utilizzato per l'avvio e l'arresto di motori asincroni trifasici controllati dalla coppia.Offre funzioni di avviamento e decelerazione morbidi insieme a funzioni di protezione della macchina e del motore, nonché funzioni per la comunicazione con i sistemi di controllo.Il controllo della coppia Altistart 48 consente di avviare senza sollecitazioni meccaniche e un regolare controllo delle transizioni idrauliche, con una sola rampa di accelerazione, le regolazioni sono rapide e facili, a prescindere dal carico.Se collegato alla linea di alimentazione del motore, è adatto per motori con potenza nominale fino a 45 kW (a 400 V) per applicazioni standard e 37 kW (a 400 V) per applicazioni severeSe collegato ai terminali del delta del motore, è adatto per motori con potenza nominale fino a 75 kW (a 400 V) per applicazioni standard e 55 kW (a 400 V) per applicazioni severe.3 kg e le sue dimensioni sono, larghezza 190 mm, altezza 290 mm, profondità 235 mm. È progettato per l'uso nelle applicazioni più comuni per macchine centrifughe, pompe, ventilatori, compressori e trasportatori,che si trovano principalmente nella costruzione, industria alimentare e delle bevande e chimica. è conforme alla norma IEC/EN 60947-4-2 ed è certificato CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO e TCF.L'Altistart 48 è collegato direttamente al bus Modbus tramite la sua porta di collegamento RJ45, può anche essere collegato a reti Ethernet, Fipio, Profibus DP e DeviceNet tramite un modulo (ponte o gateway) da ordinare separatamente.È progettato per essere montato in posizione verticale (+/- 10 °) su un pannelloAltistart 48 offre elevate prestazioni con il suo sistema di controllo della coppia (TCS) per l'avvio e la decelerazione controllati, una facile integrazione in involucri e sistemi di controllo.Questa gamma offre inoltre un miglioramento continuo del funzionamento della macchina riducendo lo stress meccanico o idraulico e limitando le perdite di energia e l'aumento della temperatura, oltre a altro.
Specificativi dell'ATS48D88Q
Principale
| Gamma di prodotti |
Altistart 48 |
| Tipo di prodotto o componente |
Iniziatore morbido |
| Destinazione del prodotto |
Motori asincroni |
| Applicazione specifica del prodotto |
Industria pesante e pompe |
| Nome abbreviato del dispositivo |
ATS48 |
| Categoria di utilizzo |
AC-53A |
| Ue tensione di alimentazione |
230...415 V - 15...10% |
| frequenza di alimentazione |
50...60 Hz - 5...5% |
| Potenza del motore kW |
55 kW a 400 V di connessione ai terminali del delta del motore per applicazioni severe
75 kW a 400 V di connessione ai terminali del delta del motore per applicazioni standard
18.5 kW a 230 V di connessione nella linea di alimentazione del motore per applicazioni severe
22 kW alla connessione a 230 V nella linea di alimentazione del motore per applicazioni standard
37 kW a 230 V di connessione ai terminali del delta del motore per applicazioni severe
37 kW alla connessione a 400 V nella linea di alimentazione del motore per applicazioni severe
45 kW a 230 V di connessione ai terminali del delta del motore per applicazioni standard
45 kW alla connessione a 400 V nella linea di alimentazione del motore per applicazioni standard |
Complementari
| Connessione del dispositivo |
Ai terminali del motore delta
Nella linea di alimentazione del motore |
| Tipo di protezione |
Fallimento di fase: linea
Protezione termica: motore
Protezione termica: avvio |
| Norme |
IEC 60947-4-2 |
| Certificazioni dei prodotti |
CCC
CSA
SEPRO
UL
C-Tick
GOST
NOM 117
TCF
DNV |
| Marcatura |
CE |
| Numero di input discreto |
5 |
| Tipo di input discreto |
PTC, 750 Ohm a 25 °C
(Stop, Run, LI3, LI4) logica, <= 8 mA 4300 Ohm |
| Logica di input discreta |
Logicità positiva Stop, Run, LI3, LI4 allo stato 0: < 5 V e <= 2 mA allo stato 1: > 11 V, >= 5 mA |
| Corrente di commutazione minima |
10 mA a 6 V di corrente continua per uscite di relè |
| Numero di uscita discreto |
2 |
| Tipo di uscita discreto |
(LO1) uscita logica 0 V comune configurabile
(LO2) uscita logica 0 V comune configurabile
(R1) uscite del relè difetto del relè NO
(R2) uscite del relè fine del relè di avvio NO
(R3) uscite del relè a motore NO |
| Tipo di uscita analogica |
Corrente di uscita AO: 0-20 mA o 4-20 mA, impedenza < 500 Ohm |
| Protocollo di porta di comunicazione |
Modbus |
| Tipo di connettore |
1 RJ45 |
| Collegamento dati di comunicazione |
Serial |
| Interfaccia fisica |
RS485 multidrop |
| Tasso di trasmissione |
4800, 9600 o 19200 bps |
| Funzione disponibile |
Bypass esterno (facoltativo) |
| Posizione operativa |
Verticale +/- 10 gradi |
| Altezza |
290 mm |
| Larghezza |
190 mm |
| Profondezza |
235 mm |
| Peso netto |
80,3 kg |
