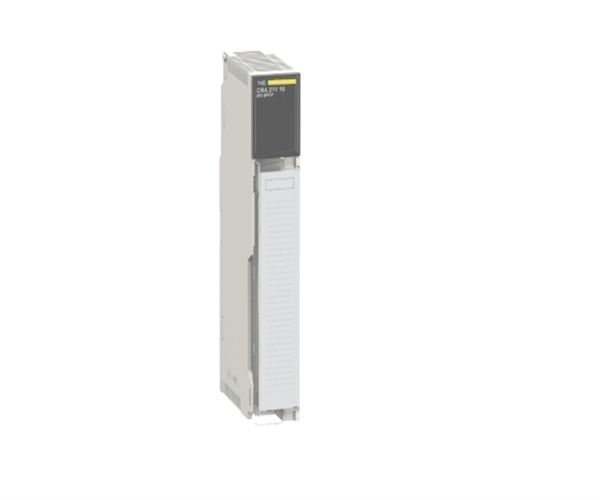

140CRA21110 Modulo di alimentazione Modicon, DIO I/O Drop Modbus Plus

SProdotti simili

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

Le informazioni fornite in questa documentazione contengono descrizioni generali e/o caratteristiche tecniche delle prestazioni dei prodotti in essa contenuti. Questa documentazione non è intesa a sostituire e non deve essere utilizzata per determinare l'idoneità o l'affidabilità di questi prodotti per applicazioni utente specifiche. È dovere di qualsiasi utente o integratore eseguire un'analisi dei rischi, una valutazione e un test adeguati e completi dei prodotti rispetto alla relativa applicazione specifica o al loro utilizzo. Né Schneider Electric né alcuna delle sue affiliate o sussidiarie sarà responsabile per l'uso improprio delle informazioni qui contenute. Se avete suggerimenti per miglioramenti o modifiche o avete riscontrato errori in questa pubblicazione, vi preghiamo di comunicarcelo. Nessuna parte di questo documento può essere riprodotta in qualsiasi forma o con qualsiasi mezzo, elettronico o meccanico, inclusa la fotocopia, senza l'espressa autorizzazione scritta di Schneider Electric.

È necessario osservare tutte le norme di sicurezza statali, regionali e locali pertinenti durante l'installazione e l'utilizzo di questo prodotto. Per motivi di sicurezza e per garantire la conformità ai dati di sistema documentati, solo il produttore dovrebbe eseguire riparazioni sui componenti.

Quando i dispositivi vengono utilizzati per applicazioni con requisiti tecnici di sicurezza, è necessario seguire le relative istruzioni.

Il mancato utilizzo del software Schneider Electric o del software approvato con i nostri prodotti hardware può provocare lesioni, danni o risultati operativi inadeguati. La mancata osservanza di queste informazioni può provocare lesioni o danni alle apparecchiature. © 2012Schneider Electric. Tutti i diritti riservati.

AVVISO

Leggere attentamente queste istruzioni e osservare l'apparecchiatura per acquisire familiarità con il dispositivo prima di tentare di installarlo, utilizzarlo o sottoporlo a manutenzione. I seguenti messaggi speciali possono apparire in tutta la documentazione o sull'apparecchiatura per avvertire di potenziali pericoli o per richiamare l'attenzione su informazioni che chiariscono o semplificano una procedura.

Panoramica

In questo capitolo verranno fornite informazioni generali per capire dove e quando è possibile utilizzare i moduli ripetitori in fibra ottica 140 NRP 954 0•. I 140 moduli ripetitori in fibra ottica NRP 954 0• possono essere inseriti in una rete RIO. Sono disponibili 2 modelli di ripetitori in fibra ottica, ciascuno dei quali supporta un tipo di cavo in fibra ottica:  140 NRP 954 00 supporta il cavo in fibra ottica multimodale.  140 NRP 954 01C supporta il cavo in fibra ottica monomodale.

Reti RIO

La rete Modicon Quantum RIO è una rete locale (LAN) ad alta velocità (1,544 Mbit/s) che utilizza cavi coassiali. La rete RIO supporta la comunicazione tra un PLC e uno o più punti di moduli I/O distribuiti in tutta l'area locale, ad esempio l'impianto di produzione o di lavorazione. Esistono molte possibili topologie native che possono essere utilizzate per le reti RIO:  Topologie di cavi lineari (vedere la Guida alla pianificazione e all'installazione del sistema di cavi I/O remoti per informazioni sulle reti di cavi coassiali RIO.):  Sistemi di cavi RIO a cavo singolo standard  Sistemi di cavi RIO ridondanti  Sistemi a doppio cavo  Topologie di cavi Hot Standby (vedere il Manuale dell'utente del sistema Modicon Quantum Hot Standby per informazioni sul cavo coassiale Hot Standby reti.):  Sistema Hot Standby a cavo singolo  Sistema di cavi Hot Standby ridondante L'architettura fondamentale di un sistema di cavi RIO è la seguente:  il processore RIO è chiamato testa  la rete è composta da uno o più cavi principali (lineari) o due (doppi o ridondanti). Le derivazioni sono installate lungo la lunghezza dei cavi principali e un cavo di derivazione va da una derivazione a un adattatore di derivazione. Viene mantenuta una corretta corrispondenza di impedenza attraverso la rete con terminatori trunk da 75 Ω.

La figura seguente mostra la base di un sistema RIO a cavo singolo standard:

La tabella dei codici prodotto (vedi pagina 22) fornisce i riferimenti per i componenti di base che possono essere utilizzati in una topologia RIO.

140 NRP 954 0• Inserimento Ripetitori in Fibra Ottica
L'inserimento di cavi in ​​fibra ottica in una rete RIO consente di:
l estendere la lunghezza totale della rete RIO, ad esempio, le derivazioni RIO sono separate e distanti
blocchi di una fabbrica senza superare il limite di attenuazione del sistema di cavi coassiali.
Migliorare significativamente le caratteristiche di immunità al rumore dell'installazione.
Creo topologie che non potrebbero funzionare correttamente con un cavo coassiale.
l risolve i problemi di messa a terra distanti, ad esempio quando è obbligatorio l'uso di riferimenti di terra diversi, ad esempio tra due edifici.
Oltre all'applicazione generale sopra elencata:
l L'inserimento di 140 ripetitori in fibra ottica NRP 954 00 in una rete RIO esistente che già utilizza ripetitori in fibra ottica 490NRP954 consente di espandere la rete RIO senza ulteriore distorsione dell'ampiezza dell'impulso (o jitter).
Il ripetitore in fibra ottica 490NRP954 è un ripetitore in fibra ottica multimodale. Fare riferimento alla Guida per l'utente del ripetitore in fibra ottica Modicon per dettagli su 490NRP954.

Inserimento di ripetitori in fibra ottica in un cavo di derivazione La figura seguente mostra una rete RIO con la seconda derivazione RIO collegata al cavo principale mediante un cavo di derivazione lungo:

Per evitare attenuazioni, disturbi e/o terra distante nel caso di un cavo lungo, può essere utile installare ripetitori in fibra ottica.

Esempio di applicazione

L'esempio seguente mostrerà l'architettura di un rack altamente diagnosticato inserito in una topologia di bus e alimentatori ridondanti (AC e DC). Questa architettura consente di avvisare e interpretare in remoto quale disponibilità è stata persa (alimentazione, cavo in fibra ottica...):

1 cavo principale
2 Cavo flessibile
3 Toccare con terminatore di linea
4 2 coppie di cavi in ​​fibra ottica
Moduli di alimentazione ridondanti P/S 140 CPS 124 00 e 140 CPS 224 00
NRP 140 NRP 954 0• Modulo ripetitore in fibra ottica
CRA 140 CRA 932 00 Modulo a doppio canale di derivazione I/O remoti
DDI 140 DDI 353 00 Modulo ingresso DC 24 Vdc
I 140 ripetitori in fibra ottica NRP 954 0• sono concatenati insieme per estendere la lunghezza del collegamento in fibra ridondante (ad esempio in un tunnel). I relè diagnostici del
gli alimentatori ridondanti (AC e DC) e i moduli NRP sono collegati al modulo DDI. Tutti gli stati dei relè diagnostici disponibili nel modulo DDI vengono trasmessi sulla rete RIO tramite il modulo CRA.
NOTA: in questo esempio i moduli sono installati in un backplane Quantum a 6 slot (140 XBP 006 00) o più.
Fare riferimento al riferimento hardware della serie Modicon Quantum Automation
Guida per dettagli su alimentatore, derivazione I/O remoti, moduli di ingresso CC e backplane.
