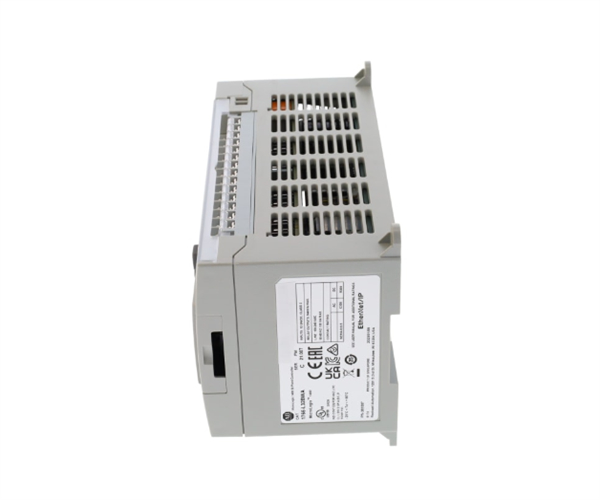

Il 1766-L32BWA è un controller di logica programmabile (PLC) prodotto da Allen Bradley, appartenente alla famiglia MicroLogix 1400.È particolarmente adatto per l'utilizzo nell'automazione a livello di macchina o nei piccoli processi.

Questo controller ha incorporato dodici (12) ingressi DC veloci a 24 V, otto (8) ingressi standard a 24 Vdc e dodici (12) uscite di relè.Gli ingressi ad alta velocità supportano dispositivi di commutazione rapida con frequenza nominale di 100 kHzGli ingressi standard 24VDC sono utilizzati per applicazioni di uso generale, mentre gli esiti a relè possono essere utilizzati con diverse categorie di tensione.con una tensione nominale superiore o uguale a 50 V.

Le porte di comunicazione integrate includono una (1) combo isolata RS232/RS485port, una (1) porta di comunicazione RS232 e una (1) porta I/P Ethernet.Queste porte di comunicazione sono in grado di essere utilizzate individualmente per comunicare con diversi dispositivi partnerI protocolli supportati includono DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet e protocollo ASCII.

Quando configurato come MODBUS RTU tramite cablaggio RS485, la topologia daisy chain può essere implementata dove possono essere collegati fino a 32 dispositivi.Si tratta di una soluzione ideale per l'integrazione di Power Meters e altri dispositivi MODBUSIl DNP3 è tipicamente utilizzato nell'automazione delle sottostazioni per comunicare con dispositivi elettronici intelligenti (IED).Il protocollo Ethernet è il protocollo più moderno e facile da usare per comunicare con più dispositivi in topologia lineareIl protocollo ASCII è tipicamente utilizzato nell'automazione delle fabbriche, specialmente nell'area manifatturiera.

L'Allen-Bradley 1766-L32BWA fa parte della serie di controllori logici programmabili MicroLogix 1400.capacità di modifica onlineÈ dotato anche di una retroilluminazione sullo schermo LCD per impostare la configurazione della rete, visualizzare lo stato del controller e I / O, monitorare e manipolare.Il controller 1766-L32BWA richiede una potenza di ingresso da 120 a 240 VAC e dispone di RAM alimentata da batteriaSupporta 32 punti di I/O digitali che consistono di dodici (12) ingressi digitali veloci a 24 Volt DC, otto (8) ingressi digitali normali a 24 Volt DC e dodici (12) uscite di relè.Può essere ampliato con fino a sette (7) 1762 moduli di espansione I/OPer la comunicazione, il 1766-L32BWA ha una porta RS-232/485 isolata, una porta Ethernet e una porta RS-232 non isolata.Ha anche un orologio in tempo reale incorporato per fornire un riferimento per le applicazioni che necessitano di controllo basato sul tempo. Per l'installazione, ha opzioni di montaggio a pannello o DIN-Rail con un involucro aperto.ambiente industriale asciutto con circuiti non superiori alla categoria II di sovra tensioneIl controller 1766-L32BWA ha varie funzionalità avanzate che mancano ai suoi predecessori.Ha 2 porte seriali con supporto al protocollo DH485/DF1/Modbus RTU/DNP3/ASCII. Ha fino a 6 contatori ad alta velocità 100 kHz incorporati (solo per i controller DC).
