GE Fanuc IC697ALG320 Serie 90-70 PLC Moduli analogici Sistema di uscita analogica di alto livello

Moduli analogici PLC GE Fanuc IC697ALG320 Serie 90-70 Uscita analogica ad alto livello

Maggiori informazioni:

Caratteristiche principali
Capacità di uscita analogica ad alto livello

• Tipi di uscita duali: un singolo modulo fornisce segnali di uscita sia di tensione che di corrente.
• Configurabilità indipendente: tutte e quattro le uscite possono essere impostate individualmente per funzionare come uscite di tensione o di corrente.
• Gamma di uscita di tensione: supporta il funzionamento unipolare o bipolare, con un intervallo a fondo scala fino a ±10 volt.
• Gamma di uscita di corrente: genera segnali di loop di corrente che vanno da 0 a 22,5 mA.


Configurazione incentrata sull'utente

• Scalatura specifica per canale: gli utenti hanno la flessibilità di applicare impostazioni di scalatura individuali a ciascun canale di uscita.
• Prestazioni di aggiornamento rapido: vanta una velocità di aggiornamento elevata per garantire la tempestività e la precisione dei segnali di uscita.
• Configurazione senza interruttori: elimina la necessità di ponticelli o interruttori DIP durante la configurazione, semplificando il processo di configurazione.
• Calibrazione di fabbrica: pre-calibrato in fabbrica, con dati di calibrazione archiviati in modo sicuro nella memoria EEPROM non volatile per la conservazione a lungo termine.


Configurazione software intuitiva

• Software compatibile: configurabile tramite software di programmazione basato su MS-DOS o Windows.
• Compatibilità di sistema: funziona perfettamente su sistemi Windows 95 o Windows NT e può connettersi tramite Ethernet TCP/IP o tramite la porta SNP.
• Dispositivi di programmazione supportati: funziona con IBM XT, AT, PS/2 o altri personal computer compatibili.


Funzioni principali
Conversione da digitale ad analogico (D/A)

• Acquisizione dati: riceve dati digitali dalla CPU o da altri controller tramite il backplane del PLC.
• Conversione del segnale: converte i dati digitali acquisiti in uscite analogiche utilizzando un convertitore da digitale ad analogico (D/A) integrato.
• Intervalli dei segnali di uscita: fornisce uscite di tensione a fondo scala fino a ±10 volt o segnali di loop di corrente da 0 a 22,5 mA.
• Risoluzione e protezione
• Alta precisione: presenta una risoluzione a 16 bit (equivalente a 1 parte su 65536) e mantiene la monotonicità a 14 bit per prestazioni costanti.
• Isolamento elettrico: i circuiti di uscita sono isolati dal backplane del PLC per prevenire interferenze e garantire la stabilità del sistema.
• Protezione da sovratensione: dotato di protezioni contro condizioni di sovratensione transitorie e a regime stazionario per proteggere il modulo.

Memoria e indirizzamento

• Riferimento di indirizzo: utilizza i riferimenti %AQ all'interno del sistema PLC per la mappatura degli indirizzi.
• Capacità di memoria: il PLC supporta fino a 8K parole di memoria %AQ per le operazioni di uscita analogica.
• Allocazione della memoria: ogni singolo canale di uscita occupa una parola a 16 bit di memoria %AQ.


Descrizione del prodotto

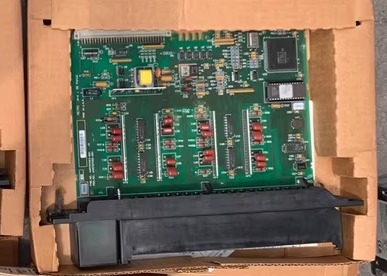

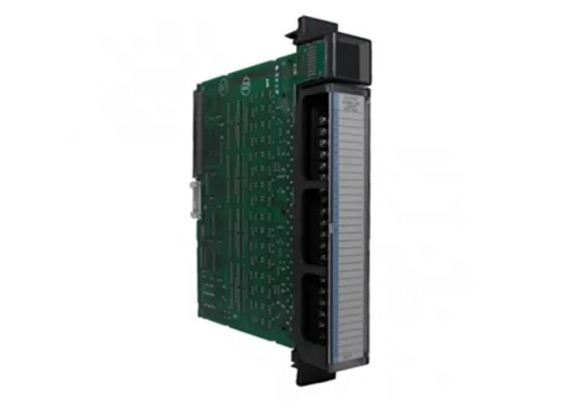

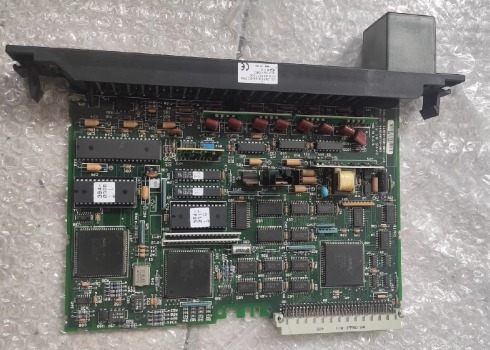

L'IC697ALG320 è un modulo di uscita analogica ad alte prestazioni appartenente alla linea di controller logici programmabili (PLC) della serie 90-70. Originariamente prodotto da GE Fanuc (non Emerson Automation), questo modulo è progettato per essere inserito in un singolo slot di una piastra base a 5 o 10 slot.

In termini di consumo energetico, assorbe un massimo di 1,66 A (8,3 Watt) dal backplane a 5 V CC, richiedendo anche 150 mA dall'alimentatore utente per abilitare la funzionalità di uscita di corrente. È dotato di quattro canali di uscita configurabili indipendentemente, in grado di generare segnali di corrente (0-20 mA / 4-20 mA) e segnali di tensione (-10 V CC / +10 V CC) a seconda delle necessità.

Coefficiente di temperatura
L'accuratezza del modulo è influenzata dalla temperatura, con un coefficiente di 25 PPM per grado Celsius per le operazioni di tensione e 50 PPM per grado Celsius per le operazioni di corrente.

La funzione principale dell'IC697ALG320 è quella di ricevere dati digitali dall'unità di elaborazione del controllo del PLC, convertirli in segnali analogici tramite il DAC integrato e fornire uscite analogiche precise, il tutto proteggendo da sovratensioni ed eventi elettrici transitori.
