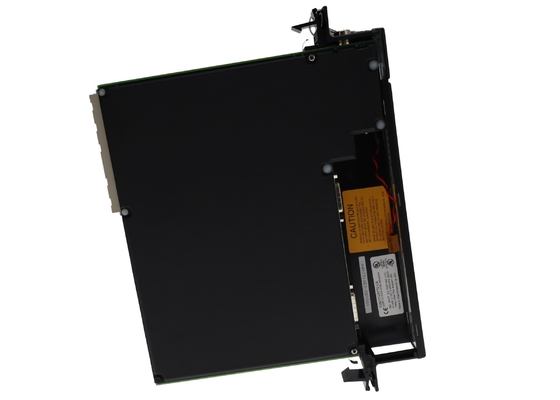

GE Fanuc IC697CGR772 CPU a caldo in standby Genius Dual Bus 486DX4 2K I/O discreti 512K byte

Visualizzazione
L'IC697CGR772 è un modulo di centrale di elaborazione (CPU) a doppio bus in standby, appartenente alla piattaforma PLC (Programmable Logic Controller) serie 90-70.Prodotto originariamente da GE Fanuc Automation, il modulo fa ora parte di Emerson Automation a seguito di un'acquisizione.È specificamente progettato per applicazioni che richiedono un'elevata disponibilità e tolleranza ai guasti quando associato ad un'altra CPU identica, offre funzionalità ridondanti chiave: trasferimento senza urti, sincronizzazione automatica, comunicazione di backup ridondante, commutazione a scansione singola ed eliminazione dei singoli punti di guasto.

Hardware di base e prestazioni
Capacità di elaborazione e matematica
Il suo nucleo IC697CGR772 è dotato di un microprocessore 80486DX4 incorporato che funziona a 96 MHz.4 microsecondi per funzione booleana e supporta calcoli matematici a virgola mobile a 32 bit che consentono una gestione efficiente di applicazioni industriali complesseIl modulo vanta inoltre un tempo di scansione veloce di 5,9 millisecondi, garantendo un controllo reattivo in tempo reale.

Capacità di memoria e di I/O
Memoria: dotata di 512 KB di memoria a accesso casuale (RAM), compresa la RAM CMOS alimentata da batteria mantenuta dalla batteria al litio IC697ACC701.Questa batteria sostitutiva conserva anche la data e l'ora del modulo.. Un interruttore di protezione della memoria integrato impedisce la modifica involontaria del contenuto della memoria quando è abilitato.
I/O Handling: supporta fino a 2.048 ingressi discreti, 2.048 uscite discrete e 8.000 I/O analogici che lo rendono adatto per le impostazioni di automazione su larga scala.È pienamente compatibile con tutti i prodotti I/O GE Fanuc IC660/IC661 e IC697, consentendo l'implementazione di soluzioni complete e flessibili di automazione.

Comunicazione e connettività
L'IC697CGR772 offre opzioni di comunicazione versatili per supportare connessioni punto-a-punto e multi-drop:

Porte seriali: 1x porta RS232 e 2x interfacce RS485 (entrambe le porte RS485 si trovano sul pannello anteriore del modulo).

• Porta di rete: è inclusa una porta RJ45 per le connessioni di rete.
• Configurazione: la CPU può essere facilmente collegata a un personal computer per l'installazione e la programmazione.

Controlli operativi e monitoraggio dello stato
Caratteristiche di controllo

• Commutazione manuale: una funzione dedicata consente il commutazione manuale tra i moduli di comunicazione per una gestione flessibile della rete.
• Modi di funzionamento: un interruttore a 3 posizioni consente agli operatori di regolare rapidamente la modalità di funzionamento del modulo (ad esempio, RUN/STOP).
• Indicatori di stato

La parte anteriore del modulo è dotata di 7 indicatori LED, che forniscono visibilità in tempo reale in vari stati e eventi del sistema (ad esempio, alimentazione, comunicazione, condizioni di guasto).il modulo OK LED funge da monitor di stato della batteria: se viene rilevata una batteria scarsa, il LED non rimarrà acceso dopo l'accensione.


Specifiche tecniche

• Intervallo di temperatura di funzionamento: da 0°C a 50°C
• Requisiti di potenza: 5 V CC, 3,1 A (corrente nominale)
• Accuratezza dell'orologio del tempo trascorso: massimo 0,01%
• Batteria: batteria al litio sostitutiva IC697ACC701 (per la memorizzazione della memoria RAM, della data e dell'ora)
