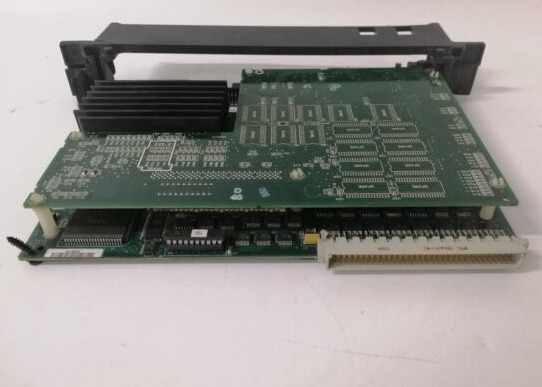

Modulo I/O GE Fanuc IC697CPX935 96 MHZ 32-BIT Floating Point 1 Mbyte Memoria Veloce

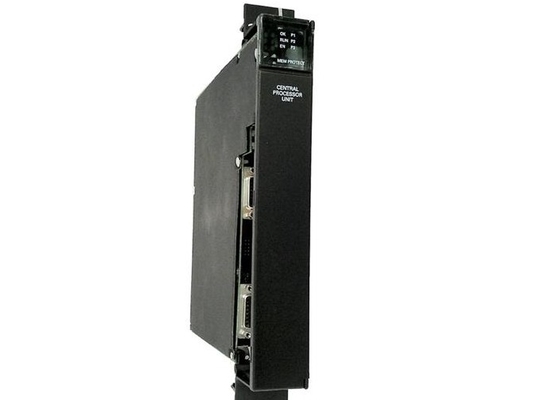

L'IC697CPX935 è una CPU (Central Processing Unit) a slot singolo appartenente alla linea di prodotti Series 90-30, sviluppata da GE Fanuc come parte delle offerte PLC di GE Intelligent Platforms. Progettato per il controllo di sistemi in tempo reale, questo modulo integra prestazioni robuste, capacità di comunicazione flessibili e un'ampia memoria per supportare applicazioni industriali su larga scala.


Hardware principale e prestazioni
Al suo interno, l'IC697CPX935 è dotato di un microprocessore 80486DX4 a 96 MHz, che offre una velocità di esecuzione booleana di 0,4 microsecondi e consente calcoli in virgola mobile allo stesso rapido intervallo di 0,4 microsecondi. La sua configurazione di memoria include 1 MB di Random Access Memory (RAM) con batteria di backup (che si basa sulla batteria IC697ACC701 per il backup) e 256 KB di memoria flash non volatile, quest'ultima dedicata all'archiviazione del firmware di sistema. Un vantaggio chiave della memoria flash è che gli aggiornamenti del firmware possono essere completati senza smontare il modulo o sostituire le EPROM, semplificando la manutenzione.

Per la gestione I/O, la CPU supporta una capacità sostanziale: può ospitare fino a 12.000 punti di input/output (I/O) discreti (12K bit) e alloca 8.000 parole di memoria per I/O analogici. Questa robusta capacità I/O lo rende adatto per applicazioni industriali grandi e complesse in cui sono richiesti ampi monitoraggio e controllo dei processi.


Capacità di comunicazione
L'IC697CPX935 è dotato di tre porte seriali integrate per facilitare una connettività versatile:

1 porta seriale RS232
2 interfacce RS485 a 9 pin a D-shell

Tutte e tre le porte supportano il protocollo di comunicazione SNP Slave, mentre la funzionalità Break-Free SNP Slave è esclusiva per la porta 1 e la porta 2. Oltre alla comunicazione seriale, la CPU interagisce con moduli opzionali intelligenti, moduli I/O analogici/discreti e altri dispositivi compatibili tramite un backplane montato su rack che aderisce al formato standard VME C.1.


Compatibilità e moduli supportati
L'IC697CPX935 offre un'ampia compatibilità con l'ecosistema industriale di GE Fanuc, supportando:

Moduli della famiglia GE IC697 (inclusi moduli analogici, I/O discreti e moduli opzionali intelligenti)
Processori di visualizzazione alfanumerici e programmabili
Moduli di comunicazione, controller bus GE IC660/IC661 e moduli di interfaccia link/LAN


Requisiti operativi e controllo
Esigenze ambientali e di raffreddamento
L'IC697CPX935 deve funzionare in ambienti in cui le temperature non superano i 50°C. Per mantenere questo limite di temperatura, il raffreddamento ad aria forzata è obbligatorio: gli assemblaggi di ventole per rack compatibili includono:

IC697ACC721 (120 V CA)
IC697ACC724 (240 V CA)
IC697ACC744 (24 V CC)

Programmazione e controllo

Software di programmazione: i programmi utente vengono sviluppati utilizzando software basato su MS-DOS o Windows, quindi scaricati sulla CPU. La configurazione può essere eseguita anche tramite un computer collegato che esegue MS-DOS, Windows 95 o Windows NT.
Controllo operativo: la CPU può essere controllata in due modi: tramite software collegato a un computer o tramite un interruttore RUN/STOP a 3 posizioni sul modulo.
