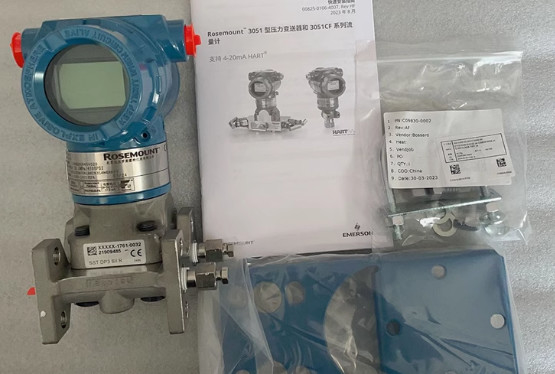

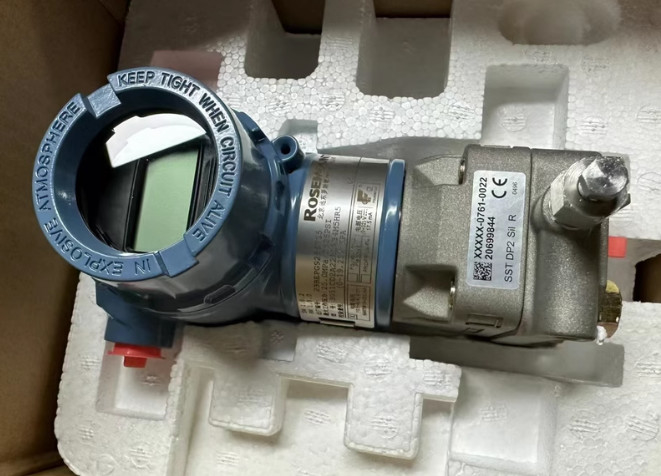

3051CA1A02A1AB1H2L4M5 Trasmettitore di pressione Rosemount 3051 Originale Importato
1. 3051CA1A02A1AB1H2L4M5 Panoramica del prodotto:
Il trasmettitore di pressione 3051C di Rosemount ha creato un nuovo standard per la tecnologia di misurazione della pressione. Il trasmettitore di pressione Rosemount 3051 ha prestazioni operative senza pari, una piattaforma CoPlanarTM flessibile e può essere aggiornato. Gli indicatori di prestazione del nuovo trasmettitore di pressione Rosemount 3051C garantiscono accuratezza e stabilità in diverse condizioni operative.
2.3051CA1A02A1AB1H2L4M5 Principio di funzionamento:
Durante il funzionamento, il diaframma di isolamento e il fluido di riempimento sui lati ad alta e bassa pressione trasmettono la pressione del processo al fluido di riempimento, che a sua volta trasmette la pressione al diaframma sensibile al centro del sensore. Il diaframma sensibile è un elemento elastico teso il cui spostamento varia con la pressione applicata (per i trasmettitori di pressione manometrica GP, la pressione atmosferica agisce come se fosse applicata al lato a bassa pressione del diaframma sensibile). Il trasmettitore di pressione assoluta AP mantiene una pressione di riferimento sul lato a bassa pressione in ogni momento. Lo spostamento massimo del diaframma sensibile è di 0,004 pollici (0,1 millimetri) e lo spostamento è proporzionale alla pressione. La posizione della membrana sensibile viene rilevata dalle piastre capacitive su entrambi i lati. La differenza di capacità tra la membrana sensibile e la piastra del condensatore viene convertita in segnali di uscita HART (High Speed Addressable Remote Transmitter Data Highway) di corrente, tensione o digitali corrispondenti.
3.3051CA1A02A1AB1H2L4M5 Applicazione del trasmettitore di pressione Rosemount 3051:
Gli indicatori di prestazione del nuovo Rosemount 3051C garantiscono accuratezza e stabilità in diverse condizioni operative. Il design della piattaforma CoPlanarTM flessibile e adattabile non solo fornisce la soluzione migliore per le esigenze applicative attuali, ma soddisfa anche pienamente i requisiti tecnici futuri attraverso la rete di controllo della fabbrica PlantWeb e la tecnologia fieldbus.
4. 3051CA1A02A1AB1H2L4M5 Parametri tecnici:
Prestazioni complessive: ± 0,15%
Accuratezza: ± 0,075%
Pressione differenziale: campo di taratura da 0,5inH2O a 2000psi
Pressione manometrica: campo di taratura da 2,5inH2O a 2000psi
Pressione assoluta: campo di taratura da 0,167 psi a 4000 psi
Membrana di isolamento del processo: acciaio inossidabile, Hastelloy CR, Monel R, Tantalio (solo CD, CG) e Monel placcato in oro
Design compatto, robusto e leggero, facile da installare
5, Tabella di selezione del prodotto:
| Modello |
Tipo di trasmettitore (scegliere uno) |
CD |
CG |
CA |
|
3051CD
3051CG
3051CA
|
Trasmettitore di pressione differenziale
Trasmettitore di pressione manometrica
Trasmettitore di pressione assoluta |
·
－
－ |
－
·
－ |
－
－
· |
|
Codice
|
| Campo di pressione (URL) (scegliere uno) |
| 3051CD |
3051CG |
3051CA |
|
CD
|
CG
|
CA
|
|
0
|
| non offerto |
non offerto |
0-0,167 a 0-5psia
(0-8,6 a 0-260mmHga) |
|
－ |
－ |
· |
|
1
|
0-0,5 a 0-25inH2O
(0-0,12 a 0-6,22kPa) |
non offerto |
0-0,3 a 0-30psia
(0-2,07 a 0-206,8kPa) |
|
· |
－ |
· |
|
2
|
0-2,5 a 0-250inH2O
(0-0,62 a 0-62,2kPa) |
0-2,5 a 0-250inH2O
(0-0,62 a 0-62,2kPa) |
0-1,5 a 0-150psia
(0-10,34 a 0-1034,2kPa) |
|
· |
· |
· |
|
3
|
0-10 a 0-1000inH2O
(0-2,48 a 0-248kPa) |
0-10 a 0-1000inH2O
(0-2,48 a 0-248kPa) |
0-8 a 0-800psia
(0-55,16 a 0-5515,8kPa) |
|
· |
· |
· |
|
4
|
0-3 a 0-300 psi
(0-20,7 a 0-2070kPa) |
0-3 a 0-300 psi
(0-20,7 a 0-2070kPa) |
0-40 a 0-4000psia
(0-275,8 a 0-27580kPa) |
|
· |
· |
· |
|
5
|
0-20 a 0-2000 psi
(0-138 a 0-13800kPa) |
0-20 a 0-2000 psi
(0-138 a 0-13800kPa) |
non offerto |
|
· |
· |
－ |
|
codice
|
uscita |
CD |
CG |
CA |
|
A
M(1)
|
4-20mA, con segnale digitale basato sul protocollo HART
Basso consumo energetico, 1-5VDC con segnale digitale basato sul protocollo HART (0,8-3,2Vdc, utilizzando il codice opzione C2) |
·
· |
·
· |
·
·
|
| Codice |
Materiali dei componenti strutturali
Materiale della flangia di processo, materiale della flangia, valvola di scarico/sfiato, giunto della flangia |
|
CD
|
CG
|
CA
|
|
5
2
3(2)
4
8(2)
7(2)
0
|
| (Coplanare) |
acciaio al carbonio zincato |
SST |
acciaio al carbonio zincato |
| (Coplanare) |
SST |
SST |
SST |
| (Coplanare) |
Hastelloy C |
Hastelloy C |
Hastelloy C |
| (Coplanare) |
Monel |
Monel |
| (Coplanare) |
acciaio al carbonio zincato |
Hastelloy C |
acciaio al carbonio zincato |
| (Coplanare) |
SST |
Hastelloy C |
SST |
| Flangia alternativa - vedere le opzioni H2H3H4H7F1F2G1G2FAFBFCFD o S5 |
|
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
|
codice
|
Diaframma di isolamento |
CD |
CG |
CA |
|
2
3(2)
4
5
6
|
316L SST
Hastelloy C-276
Monel
Tantalio (applicabile solo ai modelli 3051CD e CG, campo 2-5. Non applicabile al modello 3051CA)
Monel dorato |
·
·
·
·
· |
·
·
·
·
· |
·
·
·
－
· |
|
Codice
|
O-RING |
CD |
CG |
CA |
|
A
B
|
Tetrafluoroetilene (TFE) riempito di vetro
Tetrafluoroetilene (TFE) riempito di grafite |
·
· |
·
· |
·
· |
|
Codice
|
Liquido di riempimento |
CD |
CG |
CA |
|
1
2
|
olio siliconico
Liquido inerte (idrocarburo alogenato) |
·
· |
·
· |
·
－ |
|
Codice
|
Materiale del guscio, dimensione dell'ingresso del condotto
|
CD |
CG |
CA |
|
A
B
C
D
J
K
L
|
Alluminio, rivestito con rivestimento in poliuretano
Alluminio, rivestito con rivestimento in poliuretano
Alluminio, rivestito con rivestimento in poliuretano
Alluminio, rivestito con rivestimento in poliuretano
SST
SST
SST |
1/2-14NPT
M2×1.5(CM20)
PG13.5
G 1/2
1/2-14NPT
M2×1.5(CM20)
PG13.5 |
|
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
Modello tipico del trasmettitore Rosemount 3051CD/CG:
3051CA1A02A1AB1H2L4M5
3051CA2A02A1AB1H2L4M5
3051CA3A02A1AB1H2L4M5
3051CA4A02A1AB1H2L4M5
3051CA5A02A1AB1H2L4M5
3051CA1A02A1AB3H2L4M5
3051CA2A02A1AB3H2L4M5
3051CA3A02A1AB3H2L4M5
3051CA4A02A1AB3H2L4M5
3051CA5A02A1AB3H2L4M5
3051CA1A02A1AB1H2L4M5K5
3051CA2A02A1AB1H2L4M5K5
3051CA3A02A1AB1H2L4M5K5
3051CA4A02A1AB1H2L4M5K5
3051CA5A02A1AB1H2L4M5K5
3051CA1A02A1AB1H2L4M5E5
3051CA2A02A1AB1H2L4M5E5
3051CA3A02A1AB1H2L4M5E5
3051CA4A02A1AB1H2L4M5E5
3051CA5A02A1AB1H2L4M5E5
3051CA1A02A1AB1H2L4M5I5
3051CA2A02A1AB1H2L4M5I5
3051CA3A02A1AB1H2L4M5I5
3051CA4A02A1AB1H2L4M5I5
3051CA5A02A1AB1H2L4M5I5
3051CA1A02A1AB3H2L4M5K5
3051CA2A02A1AB3H2L4M5K5
3051CA3A02A1AB3H2L4M5K5
3051CA4A02A1AB3H2L4M5K5
3051CA5A02A1AB3H2L4M5K5
3051CA1A02A1AB3H2L4M5E5
3051CA2A02A1AB3H2L4M5E5
3051CA3A02A1AB3H2L4M5E5
3051CA4A02A1AB3H2L4M5E5
3051CA5A02A1AB3H2L4M5E5
3051CA1A02A1AB3H2L4M5I5
3051CA2A02A1AB3H2L4M5I5
3051CA3A02A1AB3H2L4M5I5
3051CA4A02A1AB3H2L4M5I5
3051CA5A02A1AB3H2L4M5I5
3051CA1A22A1AB4M5
3051CA2A22A1AB4M5
3051CA3A22A1AB4M5
3051CA4A22A1AB4M5
3051C5A22A1AB4M5
3051CA1A22A1AB4M5DF
3051CA2A22A1AB4M5DF
3051CA3A22A1AB4M5DF
3051CA4A22A1AB4M5DF
3051CA5A22A1AB4M5DF
3051CA1A22A1AB4M5K5
3051CA2A22A1AB4M5K5
3051CA3A22A1AB4M5K5
3051CA4A22A1AB4M5K5
3051CA5A22A1AB4M5K5
3051CA1A22A1AB4M5E5
3051CA2A22A1AB4M5E5
3051CA3A22A1AB4M5E5
3051CA4A22A1AB4M5E5
3051CA5A22A1AB4M5E5
3051CA1A22A1AB4M5I5
3051CA2A22A1AB4M5I5
3051CA3A22A1AB4M5I5
3051CA4A22A1AB4M5I5
3051CA5A22A1AB4M5I5
Trasmettitore di pressione Rosemount 3051TG3A2B21AE8M5Q4Q8S1B4Prodotti originali genuini importati
La nostra azienda ha anche molti altri modelli di prodotti Rosemount. Puoi fornirmi il modello e ti darò un preventivo.
Prodotti autentici originali importati
I prezzi variano sul mercato.
Ci sono prodotti genuini e ricondizionati, o contraffatti.
I prodotti autentici possono funzionare bene e durare a lungo.
E sebbene i prodotti contraffatti siano più economici, sicuramente non funzioneranno correttamente nel prossimo futuro, forse entro 1-2 anni, grandi o piccoli, rendendo il tuo lavoro scomodo.
Non tutti i prodotti provenienti dalla Cina sono di scarsa qualità,
È una tua scelta, hai scelto l'economico.
Credi sempre: un centesimo, una qualità.
Se desideri prodotti genuini, contattami. Non vedo l'ora di una cooperazione a lungo termine con te!
