Introduzione
I convertitori multimediali DeltaVTM forniscono un modo semplice per connettersi
con le schede di ingresso/uscita CHARM (CIOC)
Il cavo in fibra ottica dura più a lungo.
le distanze di cui i cavi Ethernet in rame e questi supporti
i convertitori consentono di estendere la rete di controllo DeltaV
distanze fino a 15 km.
I convertitori cambiano i mezzi di comunicazione
da rame alla fibra Ethernet e viceversa e facilita facile
connettività utilizzando sia la fibra mono- che la fibra multi-mode
Cavo ottico.
Ci sono tre diversi modelli di DeltaV Media Converter
disponibile con le seguenti opzioni di porto:
Convertitore multimediale monomodo con una porta a fibra e
una porta di rame
Multi-Mode Media Converter con una porta a fibra e
una porta di rame
2-Port SFP Media Converter con una porta in rame e
2 gabbie SFP che possono essere utilizzate per moduli SFP in rame o fibra
(solo per l'installazione in zona sicura)
Tutti e tre i convertitori DeltaV Media sono in doppio supporto

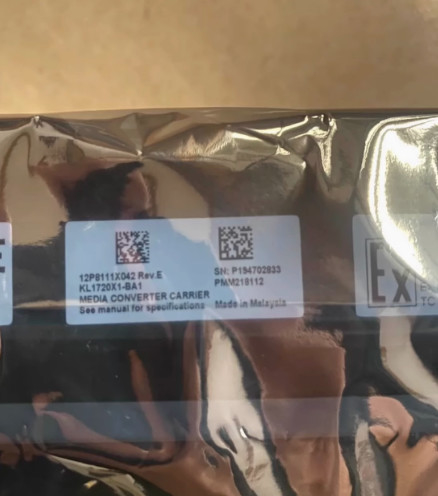

Assemblaggio del convertitore con supporto per doppio convertitore multimediale
Questo facilita l'implementazione
per le reti di controllo DeltaV ridondanti.
Benefici
Facilitare l'implementazione del controllo elettronico sul campo:
DeltaV con marcializzazione elettronica può essere installato in armadi
In questo caso, il sistema è stato installato nelle stanze di controllo, ma l'installazione in recinti nel campo
significa che l'I/S è installato più vicino ai dispositivi di campo e
può ridurre così la distanza tra i dispositivi di campo e
se il filo è collegato al sistema di controllo.Molte volte.
La tecnologia della fibra ottica deve essere utilizzata per connettere
Carte I/O CHARM in contenitori di campo con i controller
situato nell'edificio della sala di controllo.Emerson ha degli interruttori.
che offrono sia Ethernet in rame che in fibra ottica, ma il DeltaV
I convertitori multimediali sono dispositivi specializzati che convertiranno da
Copper to fiber in modo da rendere più facile la distribuzione elettronica
La guida sul campo.Alcuni impianti richiedono l'uso di rame
IOP sui CIOC per facilitare la catena di margherita di Ethernet
da un CIOC al successivo
per gli interruttori.I convertitori consentono distanze più lunghe
dalla sala di controllo a un gruppo di locali con CIOC
incatenata a margherita nel campo.
Supporta più tipi di fibra ottica: sia Multi-Mode che
Sono supportati i tipi di fibra monomodo.Multi-Mode può andare
Distanze fino a 2 km e Single-Mode può andare fino al massimo
Distanza di 15 km con una corretta installazione.
Connessioni di alimentazione ridondanti:
Il portatore del convertitore include terminali per 24V DC ridondanti
Le sorgenti di alimentazione e il convertitore multimediale hanno diagnosi LED
che indicherà qualsiasi guasto nell'alimentazione.
Le certificazioni disponibili per le zone pericolose:
I convertitori multimediali multi-mode sono certificati per aree pericolose
e può essere montato in Classe 1, Div. 2 e Zona 2 pericolosa
aree.Il convertitore multimediale SFP a 2 porte consente diversi SFP
connessione a un'unità di accensione di potenza superiore a 50 W
e quindi non può essere certificato per installazioni pericolose.
Include terminali di filo per un'installazione facile: ogni doppio
Media Converter Carrier include terminali per potenza ridondante
forniture.Questi terminali sono duplicati per consentire la catena di margherita
di potenza 24VDC per una facile installazione.Questo riduce la necessità di
per un blocco terminale separato per alimentare l'alimentazione a supplementi di media
Convertitori o CIOC.
Funziona sia con il DeltaV che con il DeltaV SIS: sono molti gli usi
per i convertitori multimediali DeltaV che coprono sia DCS che
Impianti del SIS.Sebbene la maggior parte degli usi nelle applicazioni DCS
In questo caso, il CIOC può essere collegato alla rete di controllo DeltaV.
con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm,
Controller DeltaV, I/O remoti della zona DeltaV 2 ecc.
Per il SIS DeltaV può essere utilizzato per collegare il controllore SZ
alla rete di controllo DeltaV, ma può anche essere utilizzato per
collegare i CSLS ai controller SZ
