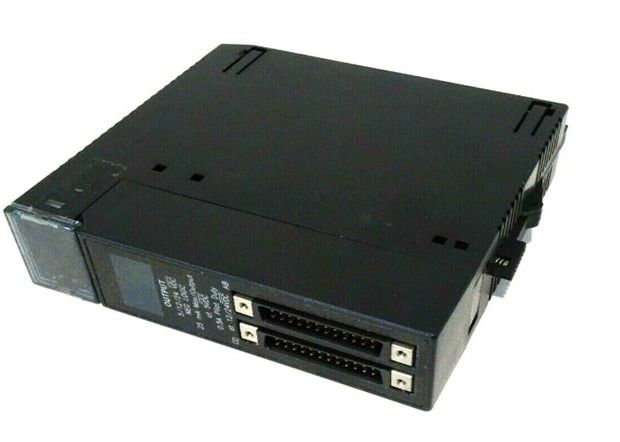

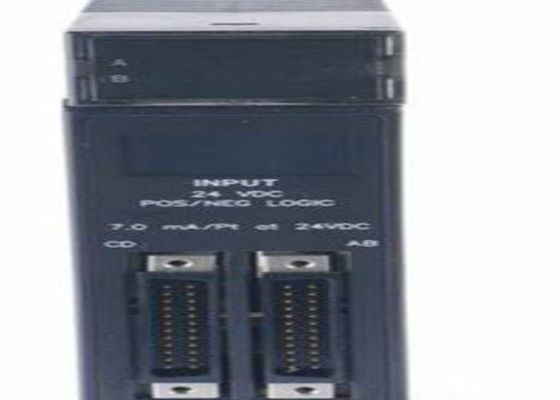

Il modulo Ge Fanuc IC693MDL752 è un modulo Ge Fanuc 6-Point I/O serie 90-30 Plcs

Il modulo GE FANUC IC693MDL752 è un modulo GE FANUC I/O a 6 punti serie 90-30 PLCS

Specifiche tecniche per IC693MDL752

Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc; Emerson Automation (attuale)
Numero di parte IC693MDL752
Serie Serie 90-30
Tipo di prodotto I/S digitale
Descrizione del prodotto Modulo di output discreto
Numero di canali 32
Compatibilità PLC GE Fanuc 90-30
Punti di uscita 32
Numero di gruppi di uscita Quattro (4)
Gruppi di produzione 4
Canali per gruppo Otto (8)
Modalità di uscita Modalità TTL, Modalità 12 / 24 Volt DC

Isolamento: 1500 volt tra lato campo e lato logica; 250 volt tra gruppi
Indicatori LED Sì
Intervallo di tensione di uscita 10,2-28,8 VDC (modalità 12/24 VDC); 4,74 - 5,25 VDC (modalità TTL)
connessione di uscita 2 x 24 pin
tensione nominale di uscita 12-24 VDC (modalità 12/24 VDC); 5 VDC (modalità TTL)
Stato del ciclo di vita del prodotto* Interrotto/obsoleto
Corrente di uscita 12/24 VDC Modalità: 0,5 Ampere per punto; 4 Ampere per modulo; 3 Ampere per gruppo comune pin 5 VDC (Modalità TTL): 0,25 mA
Corrente di ingresso massima 4,6 A per 20 ms
il consumo di corrente di 260 mA (massimo) da un bus a 5 volt sul piano posteriore; (13 mA + 3 mA/punto ON + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Tempo di risposta massimo 0,5 ms
Tempo di risposta di spegnimento, massimo 0,5 ms
Voltaggio di uscita Drop 0,3 volt, massimo
Leccatura fuori stato massimo 1 mA

Circa IC693MDL752

L'IC693MDL752 è un modulo di uscita discreto a due modalità della famiglia di prodotti PLC (Programmable Logic Controller) della serie 90-30.recentemente acquisito da Emerson AutomationQuesto modulo supporta la modalità 12/24 VDC e la modalità 5VDC TTL, modulo di uscita logica negativa.Dispone di trentadue (32) punti di uscita in gruppi di quattro (4) con ciascun gruppo con otto (8) canali di uscita ciascuno. A seconda della modalità di funzionamento del modulo, la corrente di uscita per punto varia.4 ampere per gruppo, e 3 Ampere al massimo per pin comune, mentre quando è configurato per funzionare in modalità TTL, ogni canale di uscita ha una corrente nominale di uscita di 0,25 mA.la tensione di uscita varia a seconda della modalità selezionata. In modalità 12/24 VDC, la portata di tensione di uscita è di 10,2 - 28,8 VDC con una tensione nominale di uscita di 24 VDC.Ogni gruppo di uscita può essere configurato in modo indipendente per funzionare in modalità 12/24 VDC o TTL, fornendo flessibilità operativa.Questo modulo ha un isolamento nominale di 1500 volt tra il lato campo e il lato logica e 250 volt tra i gruppi.Due (2) metodi sono raccomandati quando si collegano dispositivi di uscita a questo modulo in particolare, il metodo diretto con l'uso di cavi pre-cablati IC693CBL327 e IC693CBL328, in cui un'estremità è un connettore preassemblato mentre l'altra estremità del cavo è un cavo volante.Un altro metodo supportato è il metodo TBQC utilizzando un blocco terminale connessione rapida.

L'IC693MDL752 è un modulo di uscita di logica negativa TTL da 5 a 24 volt DC per i PLC serie 90-30 di GE Fanuc.Il modulo di uscita logica negativa IC693MDL752 fornisce 32 uscite discrete disposte in 4 gruppi che sono isolati l'uno dall'altro. Ogni gruppo di 4 uscite ha un proprio comune. Le uscite sul modulo sono uscite di tipo affondante o uscite logiche negative per le quali lo stato ON corrisponde a uno stato attivo a bassa uscita.Il modulo di uscita logica negativa IC693MDL752 ha 2 modalità operative. Nella modalità TTL, le uscite del modulo possono passare carichi su 5 volt di tensione continua e possono affondare una corrente di picco di 25 milliamperi per punto.le uscite del modulo possono passare carichi da 12 a 24 volt DC e possono affondare una corrente di picco di 0.5 Ampere per punto.

Ogni gruppo di uscite del modulo di uscita di logica negativa IC693MDL752 può essere utilizzato nella modalità di funzionamento richiesta per una particolare applicazione.Quando si utilizzano gruppi diversi in modalità operative diverse, gli effetti del rumore elettrico devono essere presi in considerazione.L'isolamento del piano di fondo tra il lato logico e il lato del campo è fornito attraverso gli optoaccoppiatori. Gli indicatori LED sul modulo di uscita logica negativa IC693MDL752 forniscono aggiornamenti di stato per i punti di uscita. Il modulo di uscita logica negativa IC693MDL752 utilizza 32 bit di dati di uscita discreti.Le connessioni dal modulo di uscita di logica negativa IC693MDL752 ai circuiti di uscita sono effettuate attraverso 2 connettori maschili a 24 pin che sono montati sul lato anteriore del modulo I/OLa corrente massima di uscita in modalità TTL e in modalità 12/24 Volt è rispettivamente di 25 milliamperi e 0,5 amperi per punto.
