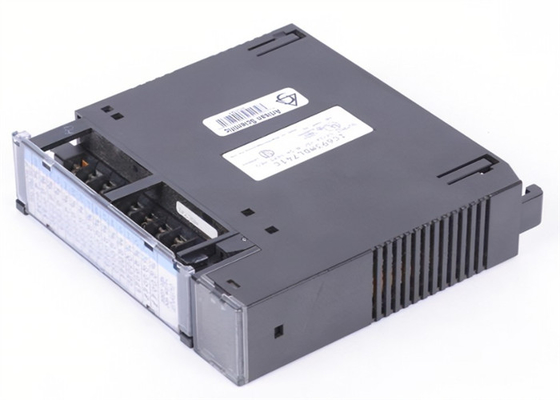

GE FANUC IC693MDL741 MODULO è un GE FANUC 6-PUNTO I/O MODULO serie 90-30 PLCS

GE FANUCIC693MDL741Il modulo è un modulo I/O a 6 punti FANUC GE serie 90-30 PLCS

Specifiche tecniche per IC693MDL741

Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc; Emerson Automation (attuale)
Numero di parte IC693MDL741
Serie Serie 90-30
Numero di parte IC693MDL741
Tipo di prodotto I/S digitale
Descrizione del prodotto Modulo di output discreto
Compatibilità PLC GE Fanuc 90-30
Numero di canali sedici (16)
Punti di uscita 16
Assunzione di corrente di picco del modulo 110 milliamperi
Numero di gruppi di uscita Due (2)
Input di tensione del modulo 5 Volt DC
Canali per gruppo Otto (8)

Voltaggio nominale 12/ 24 Volt DC
Isolamento: 1500 volt tra lato campo e lato logica; 500 volt tra gruppi
Dispendio di tensione di uscita di picco 0,5 Volt
Intervallo di tensione di uscita 12-24 VDC con (+ 20%, -15%)
Temperatura di funzionamento da 0 a 60 gradi Celsius
Voltaggio nominale di uscita 12 / 24 VDC
Stato del ciclo di vita del prodotto* Interrotto/obsoleto
Corrente di uscita 0,5 Ampere per punto; 2 Ampere per comune
Assunzione di corrente 110 mA (tutte le uscite attive)
Tempo di risposta massimo 2 ms
Tempo di risposta fuori funzione, massimo 2 ms
Voltaggio di uscita Drop 0,5 volt, massimo
Leccatura fuori stato massimo 1 mA

Circa IC693MDL741

L'IC693MDL741 fa parte della piattaforma PLC (Programmable Logic Controller) della serie 90-30 di Emerson Automation, precedentemente di GE Fanuc.supporto per la configurazione di cablaggio logico negativoQuesto modulo è dotato di sedici (16) indicatori LED di uscita che mostrano lo stato operativo di ciascun canale del modulo.L'IC693MDL741 fornisce una gamma di tensione di uscita da 12 a 24 volt DC, +20%, e 15%). Ha una corrente di uscita di 0,5 Ampere per punto e 2,0 Ampere per comune mentre i gruppi di uscita sono otto (8) canali per gruppo.Questo modulo non è dotato di isolamento del canale individuale.L'isolamento da gruppo a gruppo è denominato 500 Volt e 1500 Volt tra il lato del campo e il lato logico o isolamento ottico.Questo modulo è inoltre dotato di un inserto per moduli in cui gli utenti possono fornire, descrizioni scritte delle uscite assegnate. L'IC693MDL741 è installato su una piastra base serie 90-30, occupando un singolo slot.con una lunghezza massima non superiore a 50 mm,Le caratteristiche di uscita di questo modulo includono un calo di tensione di 0,5 Volt, una perdita di 1 mA, un tempo di risposta del segnale di accensione e di spegnimento di 2 ms, al massimo.L'assunzione di corrente dell'IC693MDL741 è di 110 mA quando tutte le uscite sono alimentateL'IC693MDL741 è in grado di alimentare carichi elettrici come motor starter, solenoidi, lampade di indicazione e annunciatori.Può essere utilizzato anche con carichi CA a condizione che sia installato un relè di interposizione.

Il modulo IC693MDL741 a 16 punti è un modulo I/O per i PLC della serie 90-30 di GE Fanuc. Il modulo può essere installato in qualsiasi slot di un PLC della serie 90-30 di GE che ha una piastra base a 5 o 10 slot.La piastra di base costituisce la base del PLC con tutti gli altri componenti montati su di essoQuando tutti i punti del modulo IC693MDL741 sono accesi, il consumo di corrente del modulo dalla piastra base è di 110 milliamperi.Il modulo IC693MDL741 non contiene fusibili.

Il modulo IC693MDL741 è un modulo di uscita logica negativa da 12 a 24 volt. Il modulo fornisce 16 punti di uscita in 2 gruppi con ciascun gruppo con un terminale di potenza di uscita comune.I LED che indicano lo stato di spegnimento dei punti di uscita sono disponibili sul moduloIl modulo IC693MDL741 trasporta la corrente dai carichi al bus di potenza negativo o al comune utente e quindi ha caratteristiche logiche negative.Solenoidi e indicatori sono alcuni dei dispositivi che possono essere utilizzati con il modulo IC693MDL741L'intervallo di tensioni di uscita è compreso tra i 12 e i 24 volt di corrente continua, fino a 1500 volt di isolamento sono disponibili tra il campo e il lato logico e 500 volt di isolamento tra i gruppi.Il picco di caduta della tensione di uscita è pari a 0.5 volt. La perdita massima di stato di spegnimento è di 1 milliampere. Le temperature di lavoro e di stoccaggio per il modulo sono rispettivamente da 0 a 60 gradi Celsius e da -40 a 85 gradi Celsius.
