GE FANUC IC693APU300 500 MA a 10-30 VDC O 20 MA a 4,75 a 6 VDC

GE FANUC IC693APU300 500 MA a 10-30 VDC O 20 MA a 4,75 a 6 VDC

Specifiche tecniche per IC693APU300

Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc
Produttore GE Fanuc (ex); Emerson Automation (attuale)
Numero di parte IC693APU300
Serie Serie 90-30
Descrizione del prodotto Modulo HSC (High Speed Counter)
Numero di canali di ingresso Dodici (12) ingressi di sorgente
Numero di canali di ingresso Dodici (12) ingressi logici positivi
Descrizione del prodotto Modulo contatore ad alta velocità
tensione di ingresso 5 VDC; 10-30 VDC
tensione del segnale di ingresso 5 VDC; 10 VDC - 30 VDC
Velocità massima di conteggio 80 kilohertz
Frequenza di ingresso 8 kHz
Tasso minimo di conteggio 20 kilohertz
Frequenza di conteggio di ingresso 80 kHz
Numeri di uscita da 10 a 30 VDC @ 500 mA massimo; da 4,75 a 6 VDC @ 20 mA massimo
Numero di canali di uscita Quattro (4) uscite logiche positive
Tipo di input/output Logic positivo
Numero di input logici 12
Intervallo di tensione di uscita 4,75 VDC - 6 VDC; 10-30 VDC

Frequenza massima di conteggio fino a 200 kHz
Proteczione dell'uscita Protezione del corto circuito
Intervallo di tensione di ingresso 5 volt CC, 10-30 volt CC
tensione di funzionamento del modulo 5 VDC proveniente dal piano posteriore
Assunzione di corrente 250 mA a 5VDC
Numero di uscite logiche 4
Capacità di carico CMOS Sì
Intervallo di tensione di uscita da 4,7 a 40 volt DC
Moduli di contatore: su; giù; bidirezionale; differenziale
Indicatori LED BOARD OK e CONFIG OK
Applicazioni compatibili: misurazione, misuratori di flusso e totalizzazione del flusso, misurazione della velocità, movimentazione dei materiali, applicazioni di controllo del movimento e dei processi.
Protezione dell'uscita 3 Ampere Fuse per tutti i punti
Punti di uscita Alimentati da 5V alimentati dall'utente o da 10 a 30 VDC
Le applicazioni supportavano il misuratore di flusso della turbina, la prova del metro, la misurazione della velocità, la movimentazione dei materiali, il controllo del movimento e il controllo dei processi.
Indicatori LED BORD OK; CONFIG OK
Isolamento 250 volt CA
Stato del ciclo di vita del prodotto Interrotto/obsoleto
Consumo di potenza 250 mA a 5 volt DC

Stato del ciclo di vita del prodotto* Interrotto/obsoleto

Circa IC693APU300

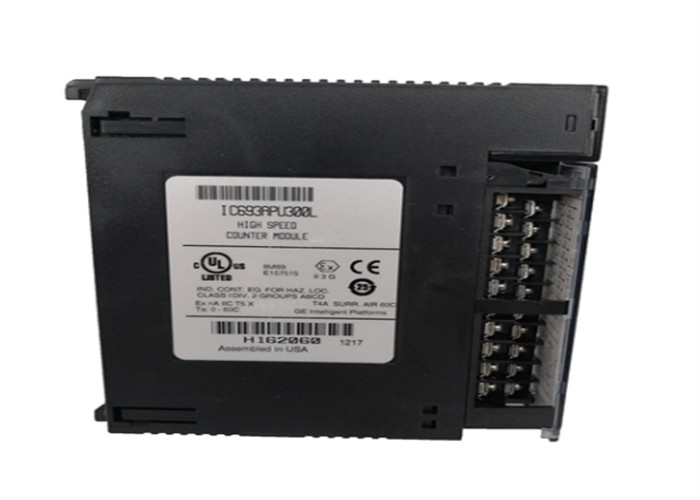

L'IC693APU300 è un modulo HSC (High-Speed Counter) appartenente alla piattaforma PLC serie 90-30, precedentemente prodotta da GE Fanuc Automation, recentemente acquisita da Emerson Automation.Questo modulo HSC è stato appositamente progettato per l'uso in una varietà di processi, ma non limitato a Turbine flowmeterPer le applicazioni di misurazione, la misurazione della velocità, la movimentazione dei materiali, il controllo del movimento e il controllo dei processi,questo modulo HSC può essere utilizzato per generare il materiale totale fornito o ricevuto che può essere un riferimento di fatturazione e pagamento o semplicemente per il monitoraggio del consumo e dell'efficienza operativaPer il controllo del movimento, questo modulo può essere utilizzato per abbinare con codificatori, accettando ad alta velocità,segnali di bassa tensione che rappresentano la posizione o la quantità di movimento percorso dal carico, che possono essere un riferimento di controlloIn applicazioni di movimentazione dei materiali, questo modulo può essere utilizzato per il conteggio rapido dei prodotti per implementare una classificazione accurata dei materiali e delle merci prodotte.il modulo può essere utilizzato per misurare le variabili di processo ad alta velocità come i pick-up magnetici della velocitàL'IC693APU300 dispone di dodici (12) ingressi logici positivi, che funzionano a tensioni di segnale 5VDC o 10-30 VDC.Dispone inoltre di quattro (4) uscite di logica positiva che generano 500 mA a 10-30 VDC o 20 mA a 4Questo modulo contatore ad alta velocità ha una frequenza di conteggio massima di 200 kHz e accetta una frequenza di commutazione del segnale fino a 8 kHz.Questo modulo è classificato come modulo di opzione., può essere installato su qualsiasi slot di I/O disponibile delle piastre base serie 90-30.

Il modulo contatore ad alta velocità GE IC693APU300 è un modulo contatore a singolo slot di GE Fanuc.Manipolazione dei materialiIl vantaggio principale di questo modulo contatore è che è in grado di elaborare impulsi rapidi di segnale che sono valutati fino a 80 kilohertz di frequenza.Questo modulo contatore ad alta velocità può rilevare input e output e contare le risposte di input e output senza comunicare con la CPU. Il modulo di conteggio ad alta velocità IC693APU300 può contare sia verso l'alto che verso il basso e può contare la differenza tra 2 valori variabili.Per indicare lo stato di funzionamento e lo stato dei parametri di configurazione, il modulo ha due LED verdi sulla parte superiore.

Il modulo di conteggio ad alta velocità IC693APU300 può essere configurato per avere 4 contatori semplici indipendenti identici, 1 contatore complesso e 2 contatori complessi indipendenti identici.Alcune delle caratteristiche di questo modulo contatore ad alta velocità includono conteggi per registro basato sul tempo per ogni contatore, una scheda terminale rimovibile per il cablaggio di campo e la diagnostica interna del modulo.Il modulo di conteggio ad alta velocità IC693APU300 può essere installato in qualsiasi piastra base della serie 90-30.. Non installare mai questo modulo in un alloggiamento accessibile solo con strumenti. Questo modulo non può essere rimosso o sostituito senza spegnere correttamente il PLC.Può essere configurato utilizzando il Logicmaster 90-30/20, Programmatore a mano, PLC per sviluppatori logici o software VersaPro.Questo modulo può essere utilizzato in applicazioni industriali che hanno velocità di ingresso di impulsi che superano la capacità di ingresso del PLC, come la prova del contatore, manipolazione dei materiali, misurazione della velocità, controllo del movimento e applicazioni di misuratori di flusso delle turbine.
