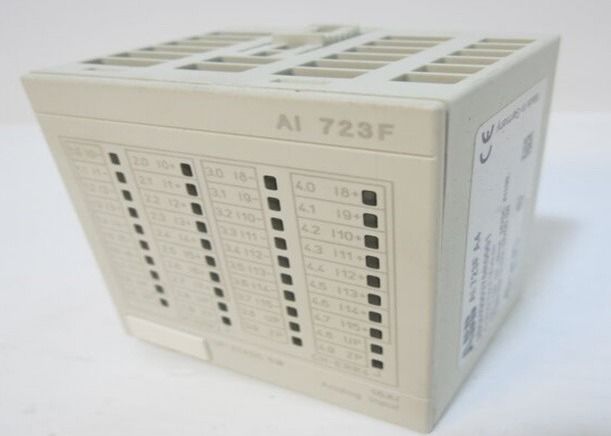

AI723F ABB Modulo di ingresso digitale analogico 3BDH000376R0001 A 16 canale

I. Informazioni generali

• ID del prodotto: 3BDH000376R0001
• Indicazione di tipo ABB: AI 723F Rev. A
• Categoria di prodotto: I-O_Module
• Il modulo AI 723F è un modulo di ingresso analogo di alta versatilità progettato per sistemi di automazione industriale.con canale configurabili per supportare più tipi di misurazione e integrazione senza soluzione di continuità con varie architetture di controllo.

II. Funzionalità e configurazione di base

Al centro del modulo AI 723F si trovano i suoi 16 canali di ingresso, che sono divisi in due gruppi distinti.Un vantaggio chiave di questo modulo è che ogni canale può essere configurato individualmente per soddisfare le esigenze specifiche dell'applicazione, eliminando la necessità di ulteriori moduli specializzati e aumentando la flessibilità del sistema.

Il modulo supporta una vasta gamma di tipi di misura e di input, tra cui:

• Sensore di tensione: 0...10 V DC o -10...+10 V DC
• Sensore di corrente: 0...20 mA o 4...20 mA
• Misurazione della temperatura: compatibile con termometri di resistenza in platino (Pt100, Pt1000) e nichel (Ni1000), supportando sia configurazioni a 2 fili che a 3 fili
• Funzionalità di ingresso digitale: configurabile come ingresso digitale se necessario

In termini di isolamento elettrico, i circuiti di ingresso del modulo sono isolati elettricamente dal resto dei componenti elettronici del modulo, garantendo la protezione dalle interferenze.Va notato che non esiste un potenziale isolamento tra singoli canali all'interno del modulo.

III. Compatibilità e campo di applicazione

L'AI 723F è progettato per un'implementazione flessibile in diverse impostazioni di controllo industriale, con compatibilità tra cui:

• Sistemi di I/S remoti PROFIBUS (funzionanti come PROFIBUS Slave)
• Integrazione diretta I/O con i controller ABB AC 700F e AC 900F
• Richiede l'accoppiamento con le unità terminali TU 715 F o TU 716 F per un funzionamento ottimale

La sua progettazione multifunzionale la rende adatta a vari scenari industriali in cui la misurazione e la raccolta accurate di segnali analogici (tensione, corrente,L'impiego di sistemi di controllo e monitoraggio dei processi.

IV. Specifiche tecniche e fisiche

4.1 Prestazioni elettriche

• Tipo di canale: ingresso analogo (AI)
• Canali di input totali: 16
• Risoluzione: 12 bit + segno
• Segnali di ingresso supportati: ±10 V, 0/4 ¢20 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 Dimensioni fisiche e peso

• Lungo/profondità della rete: 54 mm
• Altezza della rete: 76 mm
• Larghezza della rete: 67,5 mm
• Peso netto: 0,15 kg

4.3 Informazioni su ordini e dogane

• Codice SA: 853890 (parti di macchine ed apparecchi elettrici; parti di apparecchi delle voci 8535, 8536 o 8537;
• Numero della tariffa doganale: 85389099

V. Conformità ambientale

• Conformità RoHS: aderisce alla direttiva 2011/65/UE dell'UE e alla sua modifica 2015/863 (datata 22 luglio 2019)
• Categoria RAEE: Categoria 5 ️ Piccole apparecchiature (senza dimensioni esterne superiori a 50 cm)
