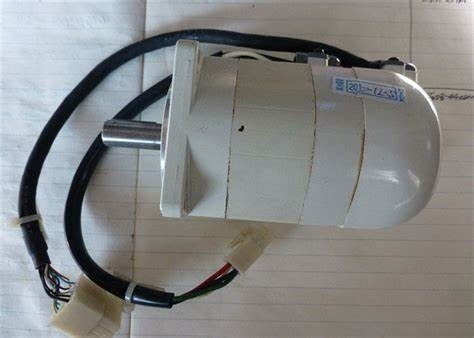

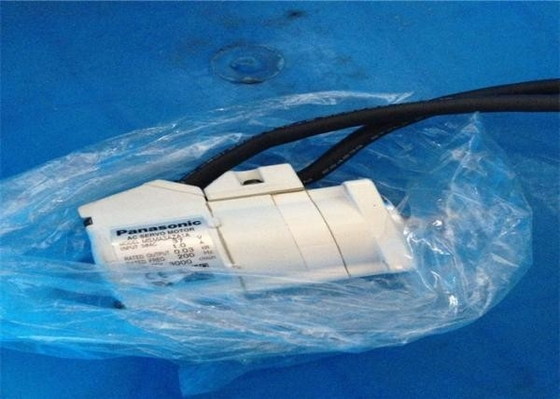

Servomotore industriale del sistema di controllo industriale PanasonicMSMA3AZS1A
Elemento Specifiche
Potenza di ingresso 100 V Circuito principale Monofase 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Circuito di controllo Monofase 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V Circuito principale A-frame a
Telaio a D Monofase/trifase 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-telaio,
F-frame Monofase/trifase 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Controllo
circuito A-frame a
Telaio a D Monofase 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-telaio,
F-frame Monofase 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Ambiente temperatura Temperatura ambiente: da 0 ˚C a 55 ˚C (senza congelamento)
Temperatura di stoccaggio: da –20 ˚C a 65 ˚C
(Garanzia temperatura massima: 80 ˚C per 72 ore senza condensa*1)
umidità Sia durante il funzionamento che durante lo stoccaggio: dal 20% all'85% di umidità relativa (privo di condensa*1)
Altitudine Al di sotto dei 1000 m
Vibrazione 5,88 m/s2 o inferiore, da 10 Hz a 60 Hz
Metodo di controllo Azionamento ad onda sinusoidale IGBT PWM
Feedback dell'encoder Encoder assoluto 23 bit (risoluzione 8388608), seriale 7 fili
* Quando si utilizza il prodotto come sistema incrementale (non utilizzando dati multigiro), non collegare una batteria per l'encoder assoluto.Impostare invece il parametro Pr0.15 su [1] (default).
Feedback su scala esterna Fase A/B, segnale di inizializzazione ingresso defferenziale.
Produttori che supportano la scala di comunicazione seriale:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Connettore I/O parallelo Segnale di controllo Ingresso Uso generico 10 ingressi
La funzione dell'ingresso per uso generico è selezionata dai parametri.
Produzione Uso generico 6 uscite
La funzione dell'uscita per uso generico è selezionata dai parametri.
Segnale analogico Ingresso 3 ingressi (A/D a 16 bit: 1 ingresso, A/D a 12 bit: 2 ingressi)
Produzione 2 uscite (monitor analogico: 2 uscite)
Segnale a impulsi Ingresso 2 ingressi (ingresso fotoaccoppiatore, ingresso ricevitore di linea)
È possibile collegare sia l'interfaccia open collector che line driver.
È possibile collegare l'interfaccia del driver di linea ad alta velocità.
Produzione 4 uscite (line driver: 3 uscite, open collector: 1 uscita)
Uscita line driver per impulsi encoder (segnale A/B/Z) o impulsi feedback esterno (segnale EXA/EXB/EXZ) disponibile anche uscita open collector per segnale Z o EXZ.
Comunicazione
funzione USB Interfaccia USB per il collegamento a computer per l'impostazione dei parametri o il monitoraggio dello stato.
RS232 Comunicazione 1:1
RS485 1: n comunicazione (max 31)
Funzione di sicurezza Viene fornito un connettore dedicato per la sicurezza funzionale.
Pannello frontale (1) 5 chiavi
(2) LED (6 cifre)
Rigenerazione A-frame, B,-frame: nessun resistore rigenerativo integrato (solo resistore esterno)
Da frame C a frame F: resistore rigenerativo integrato (è abilitato anche il resistore esterno).
Freno dinamico Da telaio A a telaio F: integrato
Modalità di controllo Il passaggio tra le seguenti 7 modalità è abilitato,
(1) Controllo della posizione
(2) Controllo della velocità
(3) Controllo della coppia
(4) Controllo posizione/velocità
(5) Controllo posizione/coppia
(6) Controllo velocità/coppia
(7) Controllo completamente chiuso
Alte prestazioni (come gli azionamenti standard MINAS A5) sMultifunzionale sAttraente rapporto prezzo-prestazioni sProgettato esclusivamente per il controllo del posizionamento s20 bit/giro;1,04 milioni di impulsi per giro sMax.velocità: 6000 giri/min sBassa coppia di cogging sNuovo design;nucleo innovativo;encoder ad alta precisione grado di protezione IP67 per tutti i motori tipo MSME M
I seguenti sono alcuni dei modelli di trasmissione, sia nuovi che usati sono disponibili:
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
