Modulo di ingresso AB SLC 500 modello 1746 Ingressi CC per uso generico

Modulo di ingresso AB SLC 500 modello 1746Ingressi DC per uso generico

Il modulo di ingresso AB SLC 500 modello 1746 riceve e memorizza i dati analogici convertiti digitalmente nella sua tabella immagini per il recupero da parte di tutti i processori SLC 500 fissi e modulari.Il modulo supporta connessioni da qualsiasi combinazione di un massimo di otto sensori analogici di tensione o corrente.
I controllori programmabili SLC 500 offrono un valore eccellente con ampie capacità per affrontare un'ampia gamma di applicazioni tra cui movimentazione dei materiali, controllo HVAC, operazioni di assemblaggio ad alta velocità, controllo di piccoli processi, controllo del movimento semplice e SCADA.

Specifiche tecniche
Tensione di funzionamento: 85...132 V CA
Ritardo del segnale, max.: acceso = 35 ms, spento = 45 ms
Corrente in stato spento, max: 2 mA
Numero di ingressi: 16
Carico di corrente del backplane a 5 V: 85 mA
Applicazioni: Ingressi 120 V CA per uso generico

Specifiche tecniche per 1746-IV16

Circa 1746-IV16

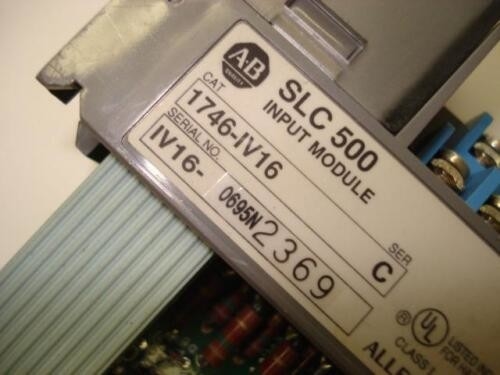

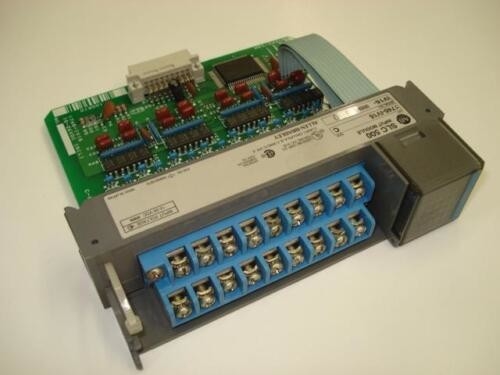

L'AB 1746-IV16 è un modulo di ingresso discreto SLC 500.Questo modulo dispone di sedici (16) canali di input di sourcing, utilizzati idealmente per interfacciare dispositivi di segnalazione elettrica come interruttori, contatti ausiliari, sensori e altri dispositivi che forniscono stati di segnale binario o ON/OFF.

Il 1746-IV16 supporta la configurazione del cablaggio della sorgente.In genere, i dispositivi di ingresso trasportano la tensione del segnale e inviano questa tensione verso il modulo di ingresso tramite la configurazione del cablaggio sink.In alcuni scenari, alcuni dispositivi di segnalazione elettrica non trasportano una tensione del segnale di ingresso.Questo è quando il 1746-IV16 può essere utilizzato in cui, il modulo stesso fornisce la tensione del segnale al loop quindi restituisce questi canali di ingresso del modulo quando lo stato del segnale del dispositivo cambia.

Ciascun canale del 1746-IV16 è progettato per funzionare a una tensione nominale di 24 V CC, tuttavia accetta un intervallo di tensione di 10-30 V CC.Inoltre, ciascuno richiede una corrente di ingresso nominale di 8 mA a 24 V CC.La massima tensione di ingresso nello stato acceso è 5,0 V CC e la massima corrente di ingresso nello stato spento è 1 mA.Ogni canale presenta un tempo di ritardo massimo del segnale di 8 ms sia per le transizioni da ON a OFF che da OFF a ON.

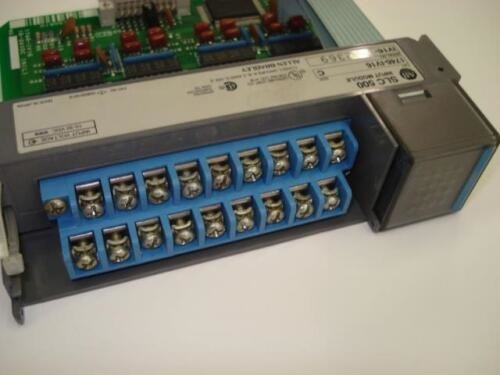

Il 1746-IV16 è un modulo a slot singolo che si installa direttamente in qualsiasi slot disponibile dello chassis 1746.Può essere utilizzato come modulo I/O locale o modulo I/O remoto.Viene fornito con 16 indicatori di stato a LED, ciascuno assegnato per monitorare lo stato dei canali di ingresso.Inoltre è preinstallato con una morsettiera rimovibile che consente il cablaggio modulare e la sostituzione semplificata del modulo in caso di malfunzionamento del modulo.

Il 1746-IV16 ha una corrente e una tensione massima nello stato off di 1 mA e 5 Volt CC.Ha una corrente di ingresso nominale di 8 mA a 24 Volt DC e una dissipazione di potenza massima di 3,6 Watt.Trova applicazioni negli ingressi CC generici in un sistema SLC 500.Il modulo 1746-IV16 è responsabile della ricezione e dell'archiviazione dei dati analogici convertiti digitalmente nella sua tabella di immagini dei dati per essere recuperati da tutti i processori SLC 500 modulari e fissi.Supporta connessioni da un massimo di 8 sensori o attuatori per varie applicazioni.Il modulo 1746-IV16 viene fornito con morsettiere rimovibili, eliminando la necessità di scollegare i cavi e semplificando la sostituzione del modulo.Include anche circuiti di filtro e accoppiamento ottico per la riduzione del rumore del segnale.I valori di ingresso del modulo 1746-IV16 sono facilmente accessibili dai processori SLC 500 che utilizzano la programmazione Ladder Logic.La risoluzione dei problemi diventa più semplice con gli indicatori LED che mostrano le classificazioni dello stato di ingresso.Il sistema SLC 500 utilizza una piattaforma hardware basata sulla condivisione che include varie combinazioni di I/O digitali e analogici, risparmiando così costi e spazio.Il 1746-IV16 è destinato all'uso in un ambiente con un intervallo di temperatura da 0 a 60 gradi Celsius (da 32 a 140 gradi Fahrenheit) e un intervallo di umidità relativa senza condensa dal 5 al 95%.
