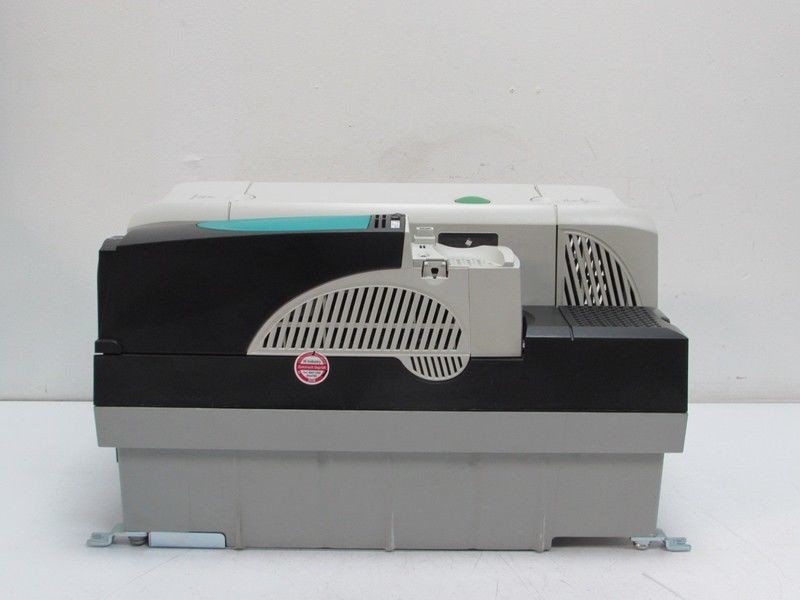

PS variabile 60HP 45kW 400VAC di Unidrive di tecniche di controllo dell'azionamento di frequenza di EMERSON SP4402

PS di Unidrive di tecniche di controllo di EMERSON SP4402 - 66 libbre, 60 HP, 45 chilowatt, 83 amp, 400V CA, NUOVO ORIGINALE.

Più informazioni:

Lo SP4402 400 V, l'azionamento doppio-stimato è fabbricato mediante tecniche di controllo per la linea di UNIdrive di azionamenti di CA. Per il dovere normale, l'applicazione utilizza i motori asincroni auto-arieggiati, deve essere capace di sovraccarico basso e non dovrebbe richiedere la coppia di torsione completa una volta usata alle velocità basse.

Per resistente, l'applicazione ha bisogno della coppia di torsione costante o la necessità di essere capace di alto sovraccarico, ha bisogno della coppia di torsione completa alle velocità basse. In resistente, che è il difetto, la protezione termica è fissata per proteggere sia i motori asincroni che i servomotori.

Caratteristiche

Il modulo di azionamento di tecniche di controllo SP4402 400 la V (380V a 480V ±10%) ha un'uscita continua massima di dovere normale di 83 A. La potenza nominale normale di dovere a 400 V è 45 chilowatt. La potenza nominale normale del motore di dovere a 460 V è di 60 cavalli vapore. Il picco di corrente normale di dovere per lo SP4402 è 91 A.

Per resistente, la corrente d'uscita continua massima di Unidrive è 74 A. Il picco di corrente ad anello aperto in resistente è 111 A ed il picco di corrente a circuito chiuso in resistente è 129,5 A. La potenza nominale a 400 V è 37 chilowatt ed il potere del motore a 460 V è di 60 cavalli vapore nel modo resistente.

Sulla parte anteriore sinistra superiore delle tecniche di controllo SP4402 è il collegamento del rifornimento di CA. Accanto al collegamento del rifornimento di CA, alla destra, sono i collegamenti del rifornimento di CC. Il filtro interno da contabilità elettromagnetica è nell'ambito del collegamento del rifornimento di CA.

Le caratteristiche inferiori anteriori del Unidrive SP4402 sono i connettori del motore e la resistenza del freno. Sono sulla parte anteriore sinistra ed il mezzo rispettivamente, seguito dal modo di CC di bassa tensione permette all'area che è situata sulla destra inferiore anteriore.

Vantaggi:

Le tecniche di controllo SP4402 utilizza i moduli di opzione per la prestazione ottimale. I moduli di opzione disponibili per lo SP4402 Unidrive includono parecchi moduli colore-codificati della soluzione. Ci sono cinque moduli di opzione di risposte, sette moduli di espansione dell'ingresso/uscita di automazione, 5 moduli applicativi per automazione e nove moduli delle soluzioni di Fieldbus. Lo SP4402 inoltre ha opzioni della tastiera.

NOTA:
Le tecniche di controllo SP4402 è costruita per installazione in una recinzione. Una coppia di opzioni di montaggio includono IP54 come la norma o montaggio del attraverso-pannello. Le caratteristiche da considerare quando installa sono l'incollatura di recinzione e la disposizione, il modulo delle soluzioni di opzione che si adatta e come quello inseriranno nella recinzione, nelle regolazioni di coppia di torsione ed infine nella posizione del terminale. La valutazione del IP dello SP4402 dipende dall'installazione dell'azionamento.

Ci sono le protezioni da considerare per installazione compreso i livelli dell'umidità nell'area dell'installazione dell'azionamento. Ciò comprende l'acqua di spruzzatura e di gocciolamento come pure la condensazione. Un'altra considerazione è contaminazione con i materiali che sono elettricamente aree conduttive o polverose che potrebbero manomettere la capacità del fan di raffreddarsi. Non dovrebbe essere installata nelle aree che potrebbero potenzialmente avere il flusso d'aria proibitivo o esposizione ai gas corrosivi. Le tecniche di controllo guidano dovrebbero essere utilizzate ed immagazzinate nelle gamme specificate nel manuale dell'utente.
