Modulo di input di CC dello SpA Digital 42-56 volt di CC Allen Bradley 1771-IC

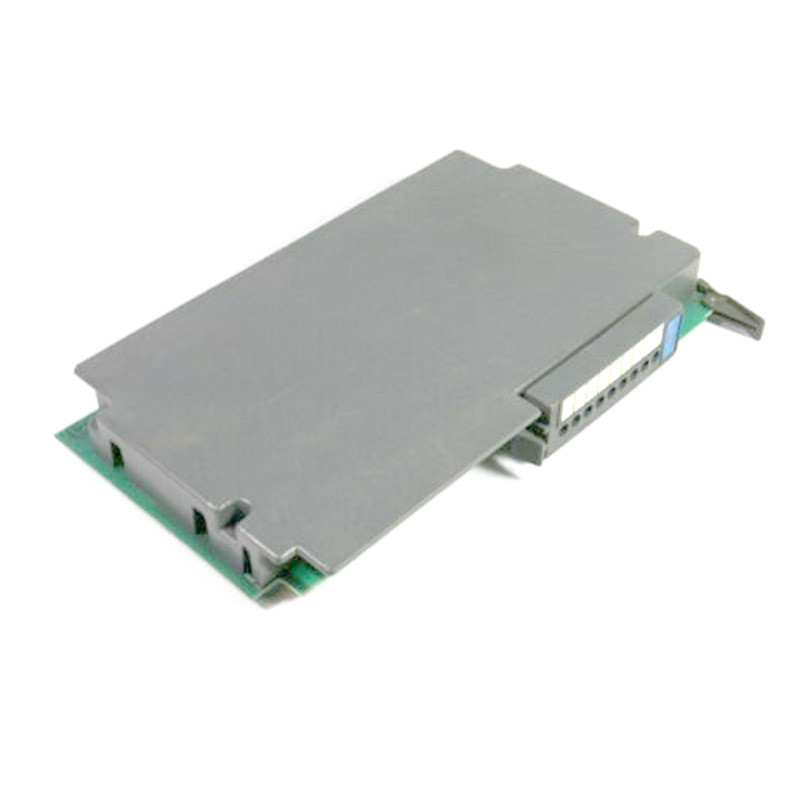

Il AB 1771-IC è un modulo di input digitale in 1771 serie dei moduli dell'ingresso/uscita di Digital utilizzati nel montaggio dei sistemi PLC-5. Caratterizza l'input che filtra che limiti e sopprime gli effetti dei passeggeri di tensione causati da rimbalzo elettrico di contatto e/o di rumore. Ciò fa diminuire l'avvenimento del tempo morto in relazione con elettrica ed i doppi o la vita del prodotto di tripli. Il più, questo modulo di CC è spedito in una borsa dello statico-schermo per la protezione contro scarica elettrostatica.

L'input di CC di 1771-IC Digital è (un modulo lavandino tipo del carico di fonte) con una categoria di tensione di CC 10-60V e un totale di 8 input. Riceve il potere via la superficie posteriore 1771 dell'ingresso/uscita dall'alimentazione elettrica ed ha una gamma di tensione di funzionamento di CC 42-56V. Richiede un carico corrente della superficie posteriore 74mA dall'uscita del rifornimento. La sua corrente massima dello fuori stato è di 3,7 mA. Dovuto introdurre la filtrazione, ha un ritardo tipico del segnale di 17 (±7) spettrografia di massa una volta girato su e di 20 (±7) spettrografia di massa una volta spento.

Il modulo 1771-IC funziona con 2 e 3 dispositivi del cavo compreso i commutatori di prossimità di CC, i commutatori di limite, i commutatori di galleggiante, i pulsanti, i sensori fotoelettrici ed i selettori. Per le 3 applicazioni del cavo, la perdita dello fuori stato non dovrebbe superare 4mA. Usa il cablaggio del braccio con il numero di catalogo 1771-WA.
