Canali discreti del lavandino di Allen Bradley 1771-IBD 10-30VDC del modulo introdotto di Digital



L'AB 1771-IBD è un ingresso discreto che fa parte della famiglia 1771 di prodotti.È montato su qualsiasi telaio 1771 disponibile, ad eccezione di 1771-A1, 1771-A2 e 1771-A4.

I moduli di input discreti come 1771-IBD sono tipicamente utilizzati per interfacciare dispositivi di segnalazione di campo come interruttori, sensori, contatti ausiliari che rappresentano lo stato del processo.È particolarmente compatibile per l'uso con ON/OFF1 o 0 o dispositivi di comando binari.

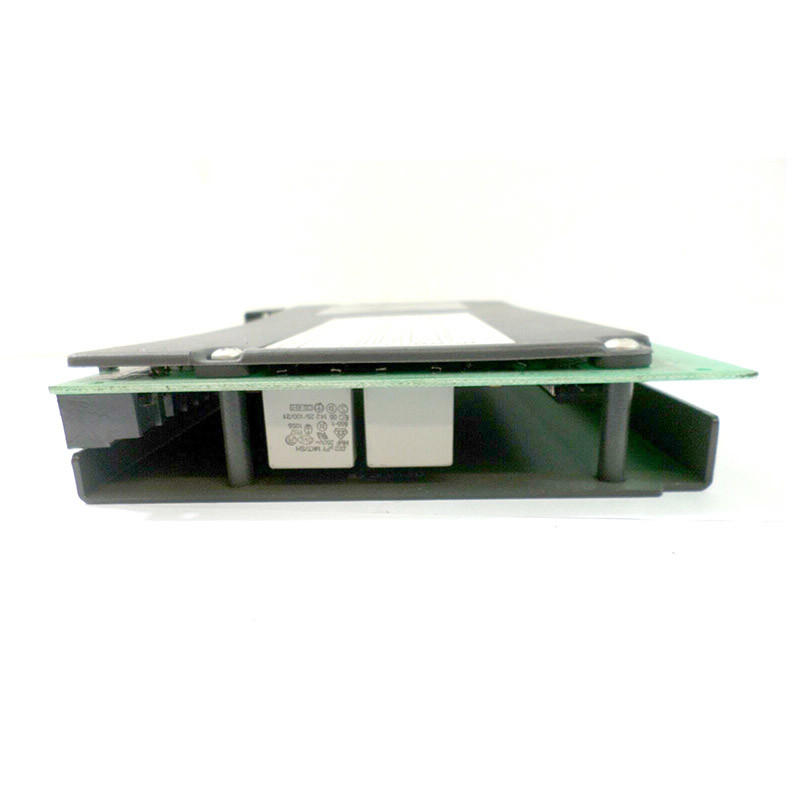

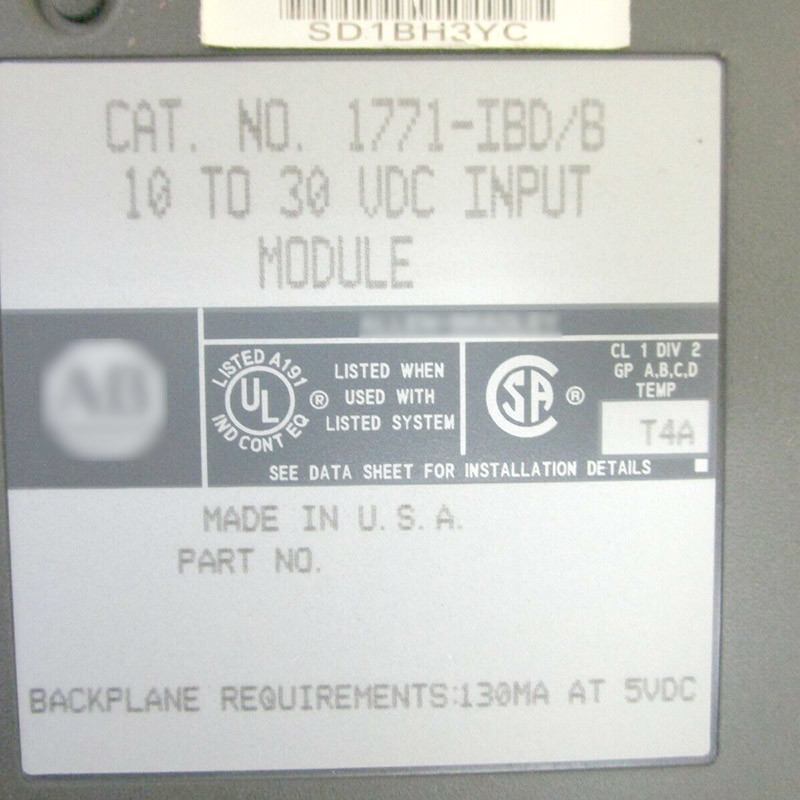

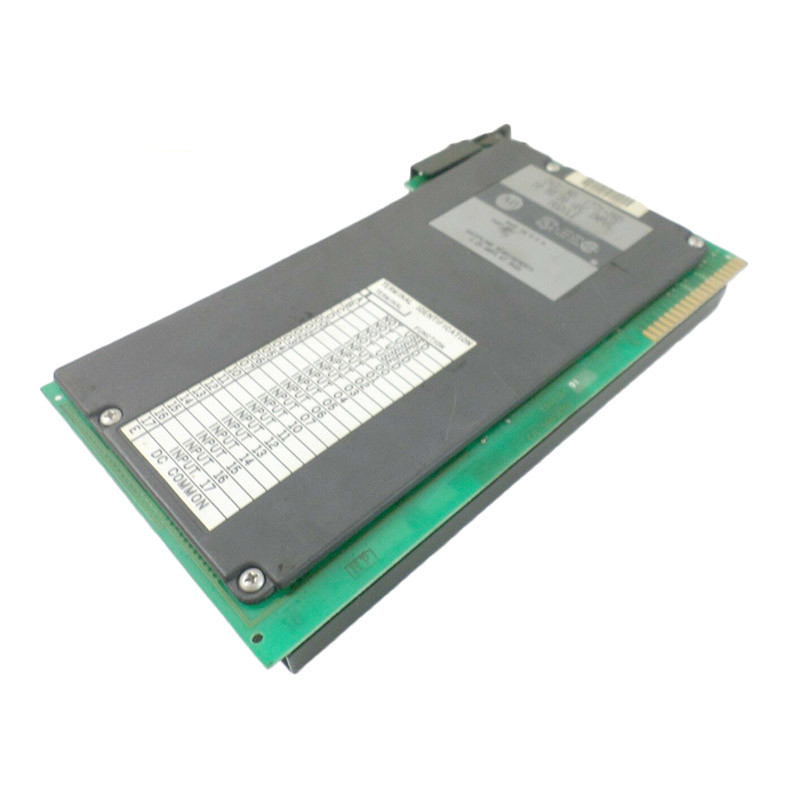

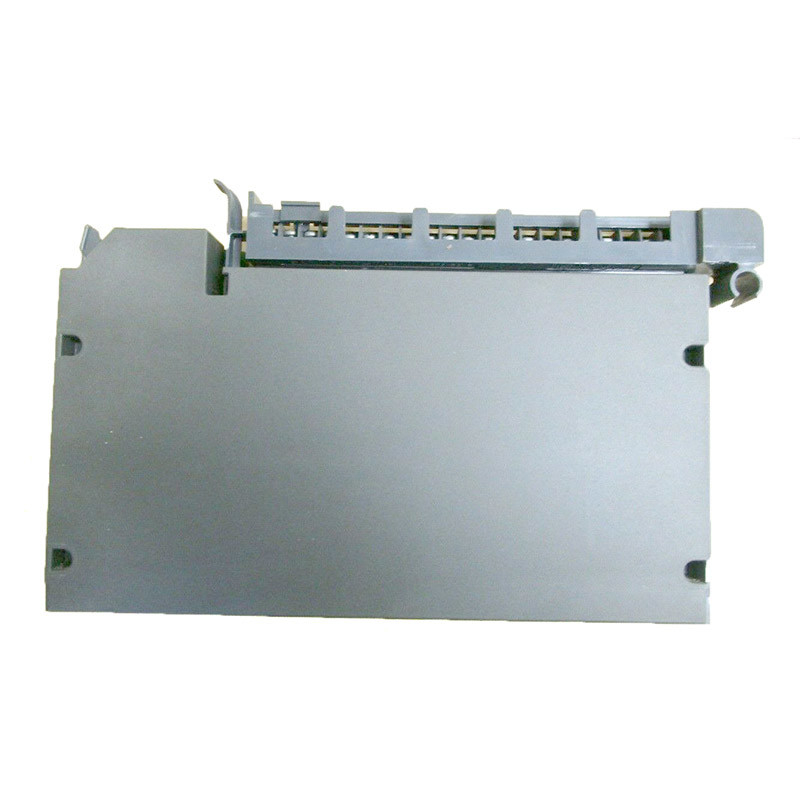

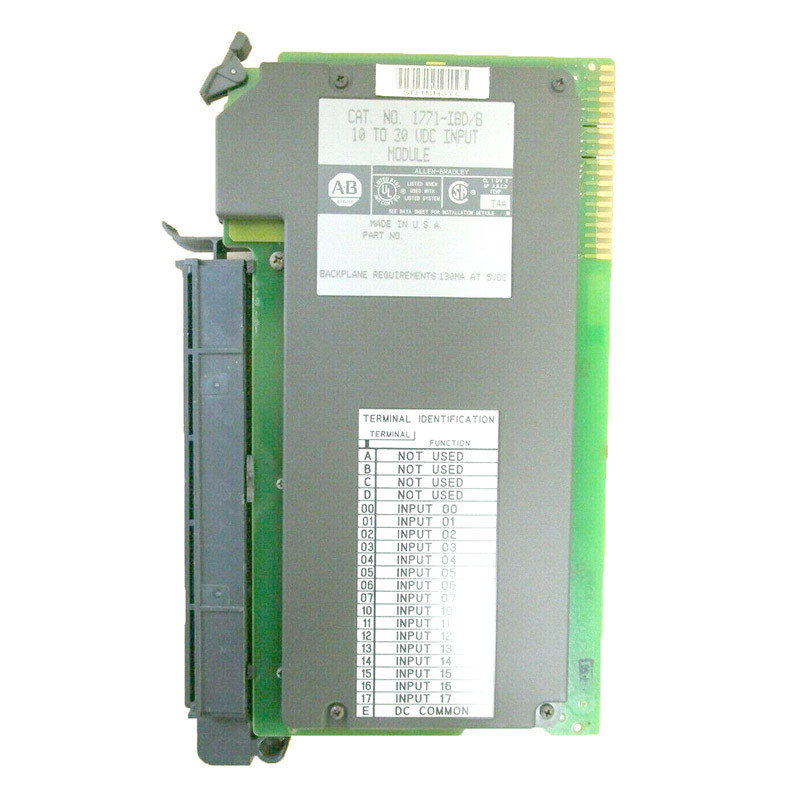

Il 1771-IBD è dotato di diciotto (18) indicatori di stato LED che forniscono informazioni sullo stato del modulo e sullo stato del segnale presente in ogni canale di ingresso del modulo.Viene anche fornito con un braccio di cablaggio di campo con numero di ricambio compatibile di 1771-WH. I bracci di cablaggio di campo sono utilizzati per fornire un metodo di cablaggio modulare in quanto possono essere rimossi dal modulo quando si terminano i segnali.contribuiscono alla facilità di manutenzione in quanto possono essere rimossi e installati su moduli compatibili senza la necessità di scollegare i fili collegati.

Il 1771-IBD richiede una corrente minima di ingresso di 4,5 mA a 10VDC e 15 mA a 30VDC, mentre la corrente minima fuori stato è di 2,0 mA @ 5VDC.Ha un ritardo del segnale di ingresso di 1 ms per la transizione dal segnale basso all'alto e 1 ms o 6 ms per la transizione dal segnale alto al segnale bassoHa una dissipazione di potenza nominale di 7,3 Watt (massimo), 1,0 Watt (min.) e dissipazione termica di 24,7 BTU/ora (massimo), 3,4 BTU/ora (min.).

Il 1771-IBD viene fornito con un braccio di cablaggio 1771-WH per una facilità di cablaggio e una sostituzione semplificata del modulo in caso di malfunzionamento del modulo, eliminando così la necessità di scollegare prima il cablaggio.Supporta 1⁄2, 1 e 2-slot I/O di indirizzamento. È compatibile con dispositivi di commutazione della fonte come interruttori a contatto a secco, trasmettitori elettromeccanici,e dispositivi di commutazione del pannello come interruttori di selezione e pulsantiIl modulo 1771-IBD ha 16 ingressi con una categoria di tensione da 10 a 30 volt DC Sink (Source load). Ha una gamma di tensione di funzionamento da 10 a 30 volt DC. Ha un tipico ritardo del segnale di 1.3 millisecondi (± 0.1) allo stato di corrente continua attiva e 1,3 millisecondi (± 0,1) allo stato di corrente continua disattivata.Ha una dissipazione di potenza massima di 6 W e una dissipazione termica di 20 W..3 BTU/ora. È installato in un telaio I/O 1771 con processore PLC.Le fasce di chiavi per metterlo nella fessura destra si trovano tra i pin 16 e 18 per il connettore superiore e tra i pin 10 e 12 per il connettore inferioreIl modulo 1771-IBD ha un indicatore di stato verde e 16 indicatori di stato rossi per l'indicazione sul lato del cliente sul pannello anteriore.Contiene isolamento optoelettrico per proteggere i circuiti del sistema da transienti elettriciContiene anche una funzione di filtraggio per ridurre il rumore elettrico.
