SpA 5 Allen Bradley 1771-HT del modulo del pannello di termine del connettore della vite

Il modulo del pannello di termine 1771-HT è stato fabbricato da AB/Rockwell Automation come componente della serie di prodotti dello SpA 5. Il modulo del pannello di termine di AB 1771-HT è un modulo semplice del regolatore che specialmente è progettato ed inteso per uso con i regolatori di moto di serie 12X di AB IMC. Un pannello di termine è usato per ogni servo modulo del regolatore (SCM) quando fissa la corda della E-fermata, dispositivi di risposte, azionamenti e gli input e le uscite veloci come pure la E-fermata, pulsante risistemato. Questo pannello di termine è un'opzione che offre un modo conveniente collegare ed effettuare un analisi guasti del sistema IMC 120. Alcune delle caratteristiche principali del modulo 1771-HT includono i connettori di D-SHELL per i cavi dai servo moduli di eccitazione del resolver come pure del regolatore. Inoltre caratterizza i connettori a vite pluggable per il cablaggio ai dispositivi dell'utente.

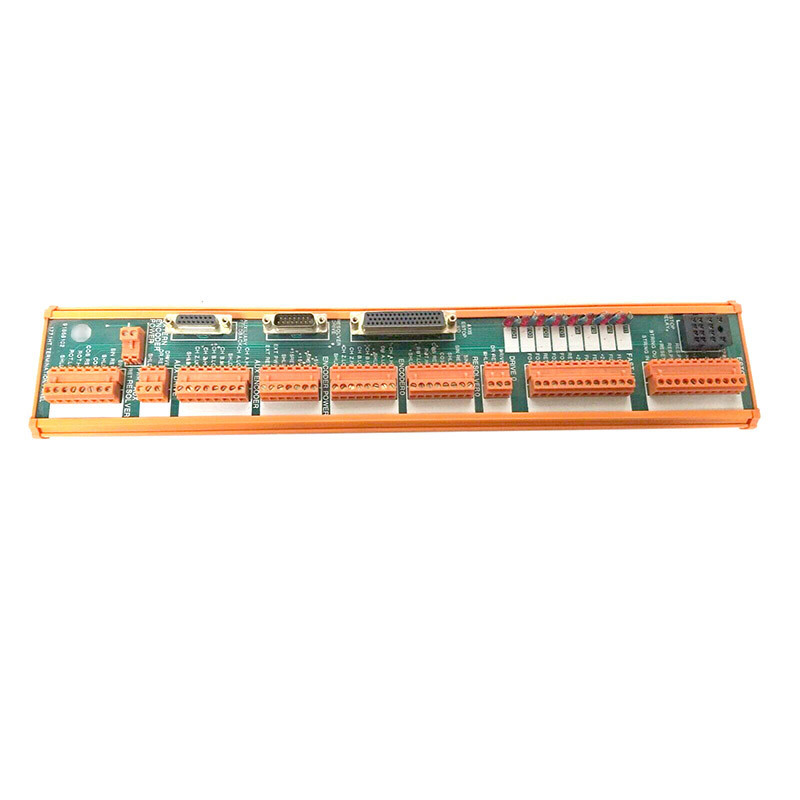

Il pannello di termine di AB 1771-HT viene con ingresso/uscita veloce LED che indicano lo stato dei 4 input veloci identificati da FI1 a FI4 e dalle uscite veloci FO1 a FO4. Caratterizza un relè a bordo socketed per le funzioni della E-fermata che forniscono i contatti di relè per permettere gli azionamenti e gli utenti al collegamento a margherita collegano fino a 3 servo regolatori su una corda della E-fermata. Ulteriormente, ci sono connettori pluggable separati preveduti per i codificatori come pure i resolvers per permettere agli utenti di utilizzare il pannello di termine nei sistemi del codificatore o del resolver. Quando facendo uso dell'opzione del modulo di termine 1771-HT, tutti i collegamenti dell'utente eccezione fatta per la porta di comunicazione RS-232 ed il potere del lato dell'utente è diretto via il pannello di termine. Tutti i collegamenti sono designati sul bordo.
