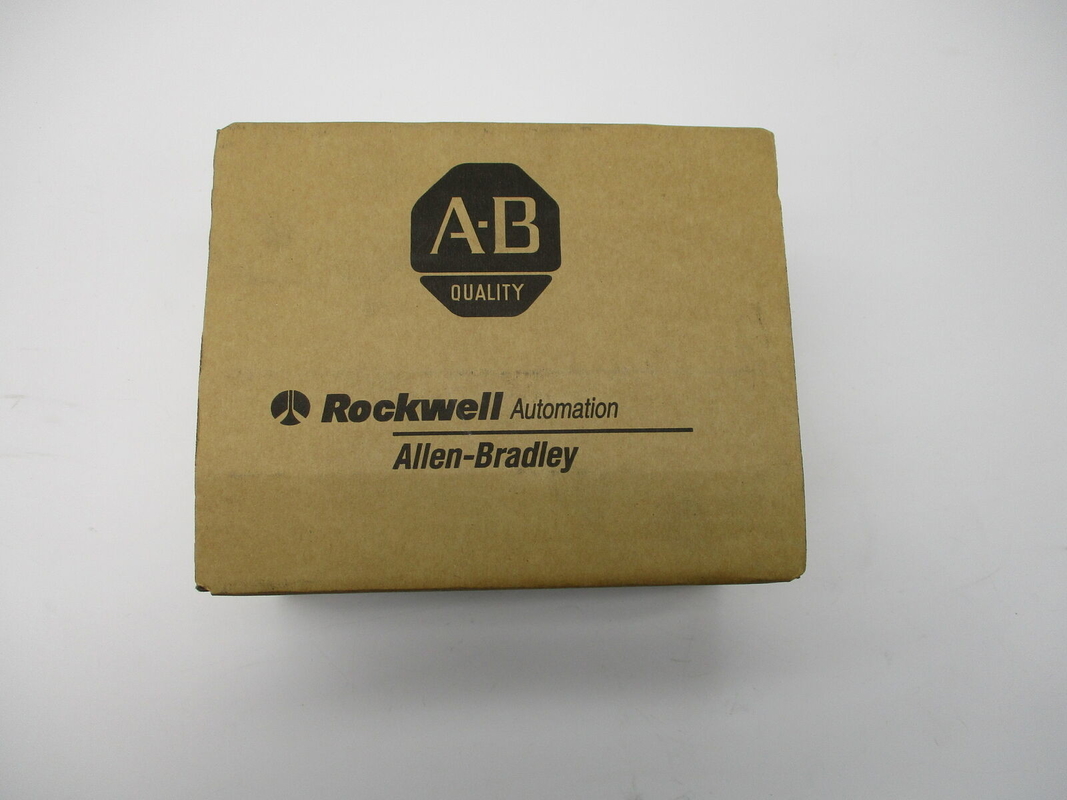

Alimentazione elettrica di Logix del compatto 85-265VAC 2.0A 8W Allen Bradley 1769-PA4

L'AB 1769-PA4 è una fonte di alimentazione I/O CompactLogix, in grado di fornire da 120 a 240 volt di corrente alternata e 24 volt di corrente continua ai processori, ai controller, ai controller, ai controller e ai dispositivi di controllo CompactLogix.e i moduli di I/O ad esso collegati. Fino a 8 moduli possono essere collegati a ciascun lato del 1769-PA4 per un massimo di 16 moduli per un'alimentazione.Questo modulo misura 2.76 x 3.43 x 4.65 pollici e pesa circa 630 g (1.39 libbre).Dispone di un involucro aperto con fusibile integrato che è sostituibile con i numeri di parte Littelfuse 02183.15MXP o i fusibili Wickman 19195-3.
Il 1769-PA4 ha componenti che includono una leva di bus con funzione di blocco, indicatore di stato LED, una porta di alimentazione con etichetta di identificazione,con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm, un'etichetta con la targhetta, le fessure per la lingua e la scanalatura superiore e inferiore, i lucchetti DIN superiori e inferiori, un blocco terminale con coperchio protettivo per le dita e un coperchio per il fusibile intercambiabile.
Questa fonte di alimentazione ha un intervallo di tensione di ingresso selezionabile da 85 a 265 Volt e 170-265 VAC lungo un intervallo di frequenza di ingresso da 47 a 63 Hertz.Il suo consumo di energia è di circa 200 VA a 120 Volt AC e 240 VA a 240 Volt AC e la sua corrente di inrush massima è di 25 Amps a 132 Volt AC. Il 1769-PA4 ha una capacità di corrente di 4 Amp a 5 Volt DC e uno di 2 Amp a 24 Volt DC, una tensione nominale di ingresso da 120 a 220 Volt AC, una potenza di 18 Watt,con una tensione di uscita di 24 volt DCLa sua tensione di isolamento è continua a 265 volt dall'input di corrente alternata al sistema.

Il prodotto AB con numero di parte 1769-PA4 è un componente CompactLogix che funziona come alimentazione I/O.Questo alimentatore CompactLogix I/O fornisce l'alimentazione del backplane che viene distribuita ai moduli I/O Compact 1769Questo alimentatore è in grado di alimentare i moduli da entrambi i lati dell'unità.I moduli I/O compatti possono essere installati su ciascun lato dell'alimentazione di espansione I/O, dove possono essere installati fino a otto (8) moduli per un totale di 16 moduli I/O compatti..

Questa fonte di alimentazione è dotata di un intervallo di ingresso di tensione selezionabile da 85 a 265 V AC o 170 o 265 V AC. Prima di alimentare l'alimentazione,assicurare che la corretta selezione sia attivata per evitare danni al moduloQuesto componente di alimentazione ha una corrente nominale di uscita di 4,0 A a 5VDC e 2,0 A a 24VDC.Questa fonte di alimentazione è compatibile con gli impianti in un gruppo CompactLogix con un gran numero di uscite discrete e moduli analogici.

Questa alimentazione è dotata di un fusibile interno, che può essere sostituito con il numero di parte Wickmann 19195-3.15A o Littelfuse 02153.15MXP.

La pianificazione dell'alimentazione è essenziale nella costruzione di un assemblaggio CompactLogix a causa del fatto che l'alimentazione è il modulo a cui si fa riferimento nel requisito di classificazione della distanza di alimentazione.Questo modulo deve essere seguito per mantenere una configurazione CompactLogix valida- compresi i moduli di elaborazione e di comunicazione, nessun modulo deve superare la distanza di alimentazione definita.

Questo modulo di alimentazione è configurato anche nel software di programmazione RSLogix 5000 o Studio 5000 Logix Designer.
