Dettagli:
Termini di pagamento e spedizione:
|
Marchio: | Ab | Modello: | 1771-HRA |
---|---|---|---|
Tipo del modulo: | Modulo di eccitazione del risolutore | Tensione del fusibile: | 120 Volt |
Max Input Frequency: | 250 kilohertz di ingresso differenziale | Prodotti: | +/- comando analogico di CC di 10 volt |
SLOTS: | 2 scanalature per es | Periodo dell'aggiornamento del modulo: | 2 ms/axis |
Evidenziare: | Driver Module di Allen Bradley Digital,Un driver Module di 1771 HRA Digital,Modulo di Ethernet di Io di 250 kilohertz |
Marchio | AB |
Numero di parte/catalogo. | 1771-HRA |
Tipo di modulo | Modulo di eccitazione del risolutore |
Tensione del fusibile | 120 volti |
Frequenza massima di ingresso | Input differenziale da 250 kilohertz |
Prodotti | +/- 10 Volt DC comando analogo |
Scalature | 2 slot per ES |
Periodo di aggiornamento del modulo | 2 ms/asse |
Corrente di fondo | 1.7 Ampere |
Braccio di cablaggio | 1771-WB |
Braccio di cablaggio | 1771-WA |
Tempo di cattura dell' impulso | 50-9.999 microsecondi |
Dimensioni | 3.5 x 6,5 x 2,0 pollici (89 x 165 x 51 mm) |

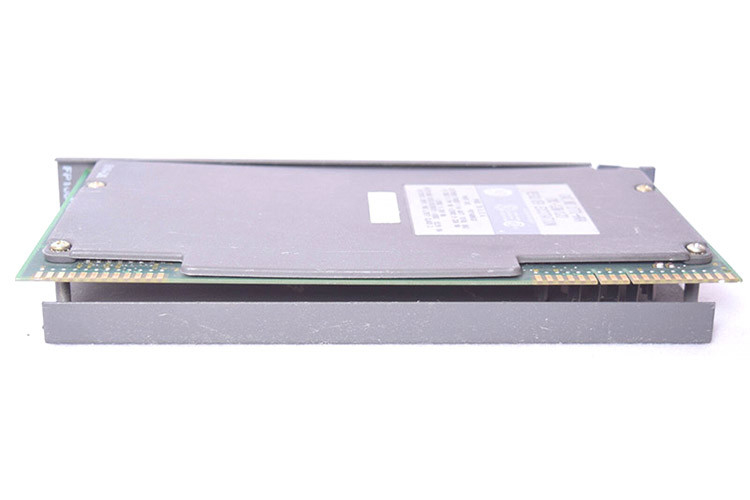

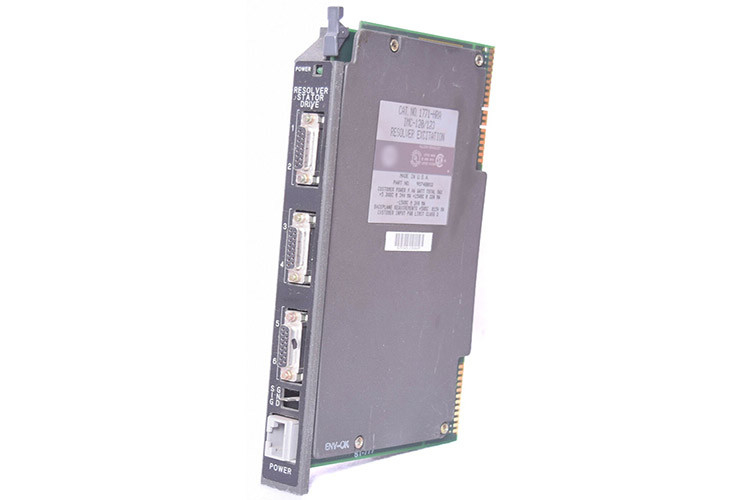

The 1771-HRA Resolver Excitation Module by AB is a module located on the 1771 I/O chassis slot and is used with the IMC 120 System to provide Sine and Cosine Signals which excite the Stator of the IMC 120 Resolver Feed-back and provide position feedback to controller modulesIl 1771-HRA utilizza il modulo di alimentazione 1771-PS7 che fornisce 5V, 15V,e 24V di corrente continua utilizzando il cavo 1771-CAS collegato al connettore 12-pin Latch and Lock del 1771-HRA e ha un consumo di energia di 0.4W. Ha una luce LED verde per indicare lo stato di alimentazione e utilizza il cavo 1771-CAPR da 12 piedi per collegarsi al pannello terminale.72V (RMS) minimo e ampiezza massima di 7Il 1771-HRA ha una tensione OFFSET massima di 0.01V DC con distorsione del segnale TDH dello 0.1% e una frequenza di uscita di 2.5 KHz.Il suo rapporto seno-cosino rimane a 900 per 40,5 minuti, con un Sine Phase OFFSET di 0.450Ha un carico induttivo di uscita massimo di 80 Ohm a 800 e ha un limite di corrente di uscita di 0,81A (min) e 0,35A (max).Il 1771-HRA ha un tempo massimo di ritardo del segnale di 2 secondi da Power-up a Output.
