Servo modulo Allen Bradley 1771-ES dell'estensore di risposte del codificatore dello SpA 5

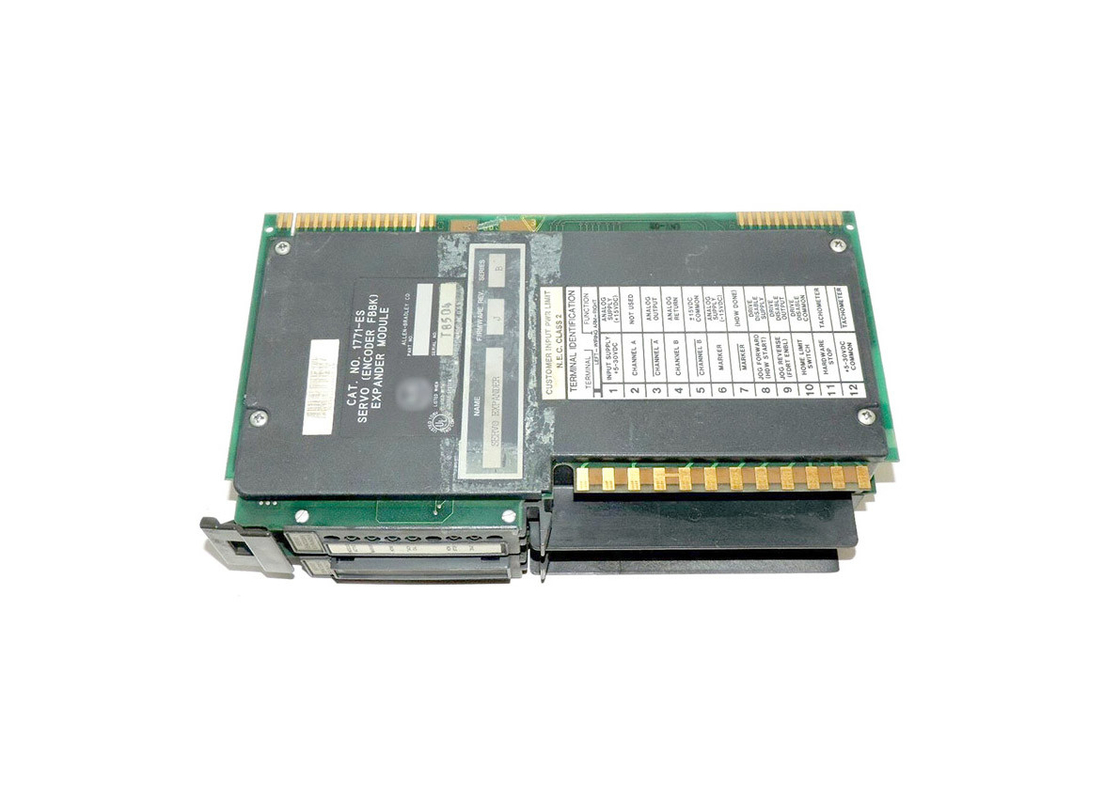

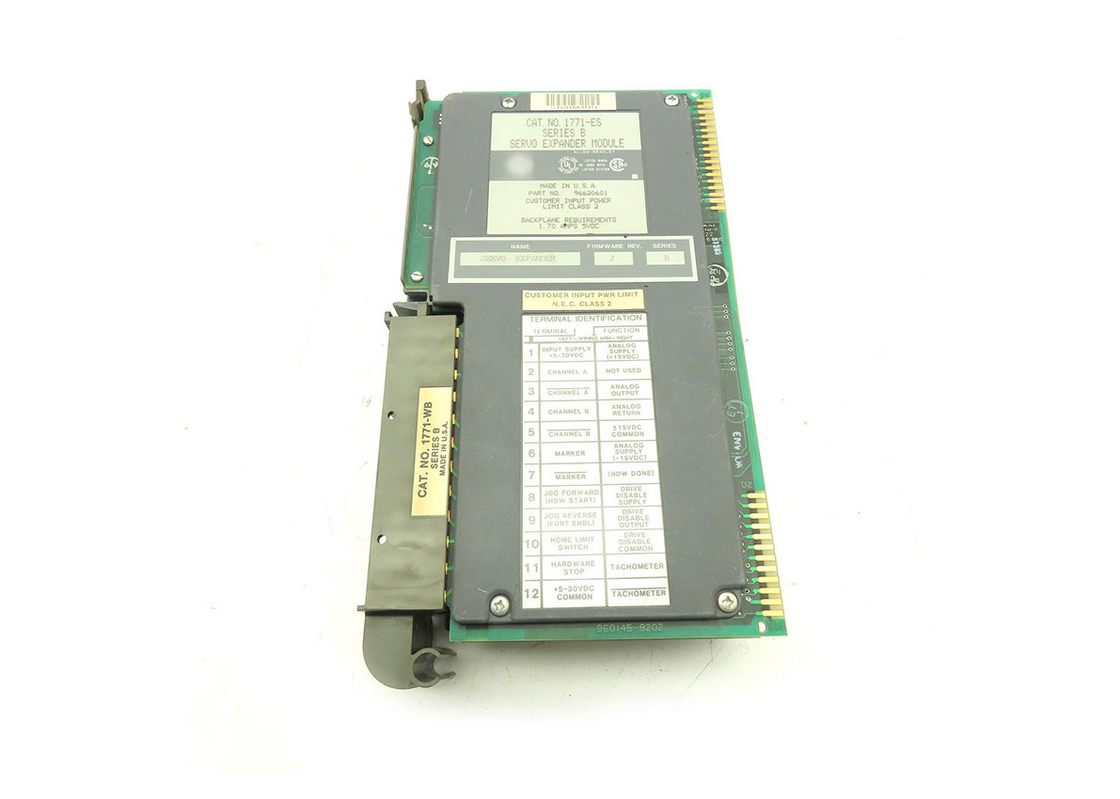

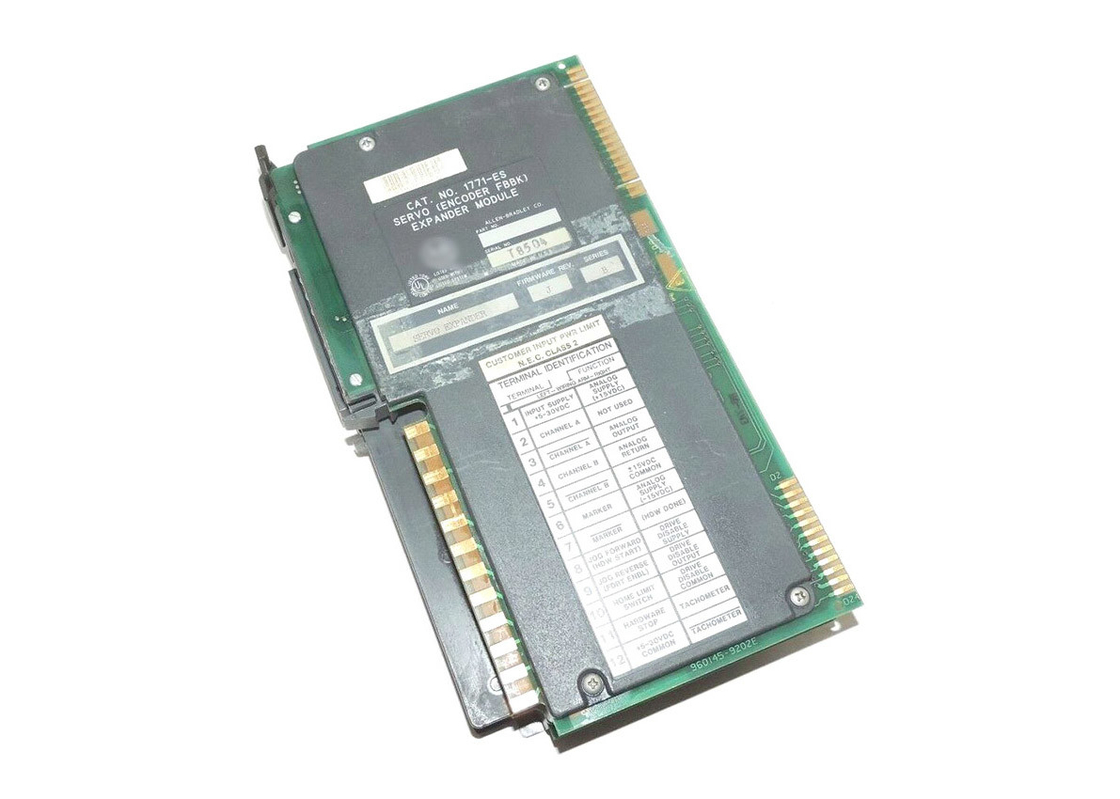

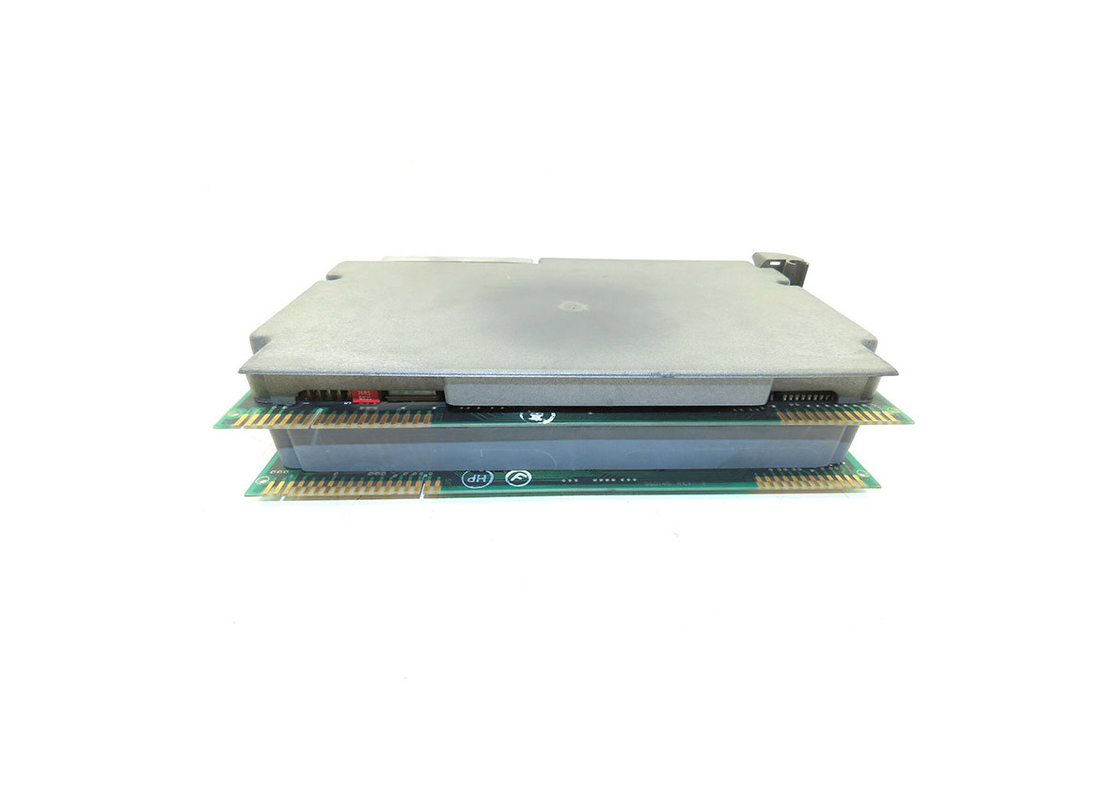

Il modulo di ampliamento per il feedback del servo-codificatore 1771-ES PLC 5 di AB è un componente del servo-assemblaggio di posizionamento che fornisce un feedback digitale incrementale del servo-codificatore,si trova sul telaio I/O 1771Ha una tensione massima di uscita isolata di -+10V DC e utilizza un convertitore D/A (DAC) con una risoluzione di 12 bit (firmata).Dispone anche di un'uscita disabilitata con sorgente di 100mA o corrente di affondamento e tensione di uscita 30V DCIl modulo disegna una corrente massima di 1,7 A e ha una tensione di ingresso di codificatore di 1 V CC (basso).L'ingresso dell'encoder a affondamento da 1 mA ha una frequenza di codifica selezionabile dall'utente (differente a 250 kHz max), Single Ended: 20 kHz max) selezionabile utilizzando una selezione jumper che fornisce la selezione tra le opzioni differenziale e singola.Il codificatore 1771-ES ha 3 moltiplicatori di codificatori programmabili (x1, x2 o x4), e il suo ingresso discreto ha un interruttore selezionabile con resistenza di 11,2k o 1,2k per ogni ingresso.

Il 1771-ES ha una posizione programmabile massima di +-999.9999 pollici (res 0.0001 in),con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.0001-9990 pollici al minuto (ipm) e un'accelerazione / decelerazione massima di 9999ipm / s. Ha un guadagno iniziale di 0,01-9,99ipm / mil e un tempo di campionamento di 2,4 ms.La chiavetta sul lato sinistro dello slot del telaio 1771 I/O è ottenuta fissando la fascia di collegamento tra i pin 2 e 4, 14 e 16, e sulla destra, il telaio I/O si trova tra i perni 4 e 6, 32 e 34.La temperatura di funzionamento del 1771-ES?? varia tra 32 ° e 140 ° F a 5-95% limiti di umidità relativa non condensante ed è mantenuta tra 40 e 185 ° F quando non è operativo.
