Modulo di posizionamento dello SpA 5 I O 1 kilohertz 1 scanalatura Allen Bradley 1771-DL

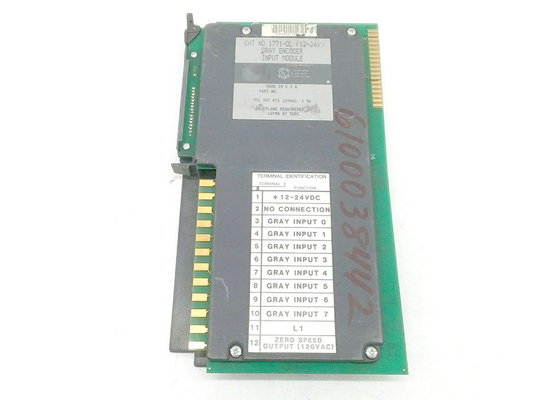

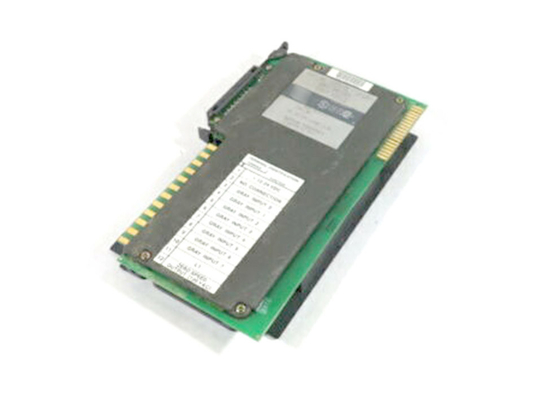

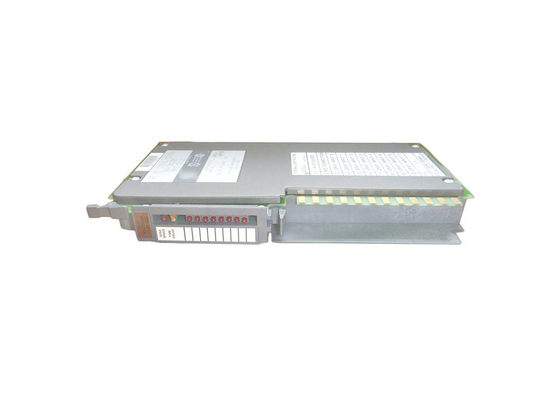

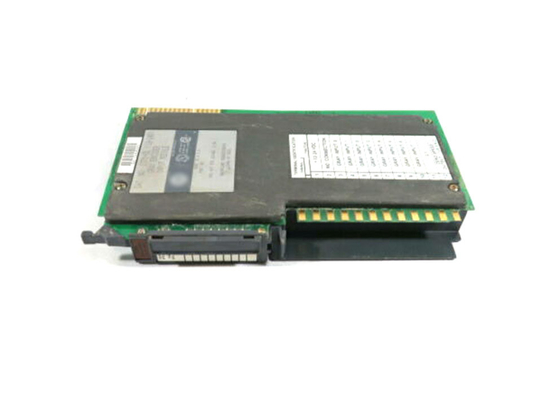

L'AB 1771-DL è un modulo convertitore di codice Gray. Richiede un alimentatore da 12-24 V CC collegato tra il 1771-WB e l'encoder assoluto. L'encoder Gray a 8 bit bulletin 845A-SJZ3DN6DW è compatibile con questo modulo, insieme al braccio di cablaggio 1771-WB compatibile. Il codice Gray a 8 bit viene quindi convertito da un encoder assoluto in un numero binario a 8 bit. Questo verrà quindi utilizzato come ingresso per il controllore programmabile AB. Mentre l'encoder Gray è in movimento, l'interruttore triac a velocità zero da 120 V CA è acceso. L'interruttore si spegnerà solo dopo che il modulo avrà riconosciuto che il movimento si è arrestato con un ritardo temporale selezionabile. Utilizzando il trimmer situato sulla parte anteriore del modulo, il ritardo temporale può essere modificato tra 0,3 e 6 secondi. Ruotare la manopola in senso antiorario per diminuire il ritardo e in senso orario per aumentarlo. L'interruttore può essere utilizzato quando viene rilevato un guasto dell'encoder perché agirà come un interblocco di sicurezza e aprirà il circuito di azionamento. Con una potenza nominale di 5 A a 120 V CA, l'interruttore ha una frequenza di funzionamento di 47-63 Hz. L'interruttore ha una corrente di uscita continua di 0,5 A e ha 2 A per una corrente di picco di 10 millisecondi. Il suo interruttore ha una corrente di carico minima di 50 mA e la caduta di tensione nello stato ON è di 2 V con una corrente di carico di 100 mA. Il 1771-DL ha una corrente di dispersione massima di 5 mA nello stato OFF e il fusibile di uscita ha un 8 AG a 1 A di intervento normale. Il modulo riceve solo ingressi dall'encoder che tiene traccia di una posizione rotazionale da 0 a 360 gradi. E questi valori di posizione verranno convertiti in un codice Gray a 8 bit da 0 a 255. Utilizzando il cavo multi-conduttore, l'encoder può inviare i valori di posizione codificati al modulo 1771-DL. I valori verranno posizionati sul backplane del telaio I/O del modulo. Il modulo emetterà un binario a 8 bit 0-255 all'ingresso del processore tramite il backplane.

Il modulo ha dimensioni stimate di 1" x 6" x 10" (3 cm x 15 cm x 25 cm) e pesa 0,43 kg. L'incastro funzionerà solo tra i pin 4 e 6 e tra i pin 24 e 26. La temperatura di esercizio è compresa tra 32 e 140 gradi Fahrenheit. La temperatura di stoccaggio del modulo è compresa tra -40 e 185 gradi Fahrenheit con un'umidità relativa non condensante del 5 - 95%. La corrente del backplane è di 120 mA a 5 V CC e un ritardo temporale del filtro di ingresso di 1 millisecondo. Il 1771-DL ha 6 mA per bit a 10 V CC e 15 mA per bit a 27 V CC sulla corrente di sorgente di ingresso.
