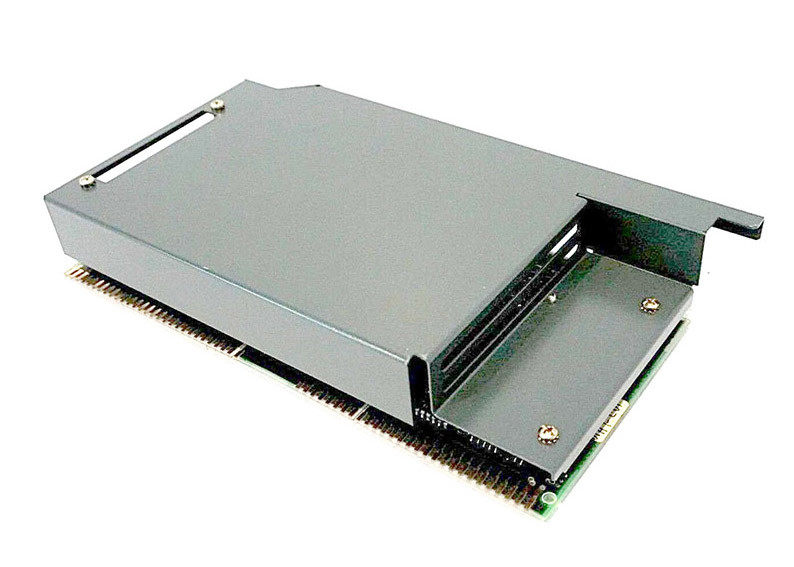

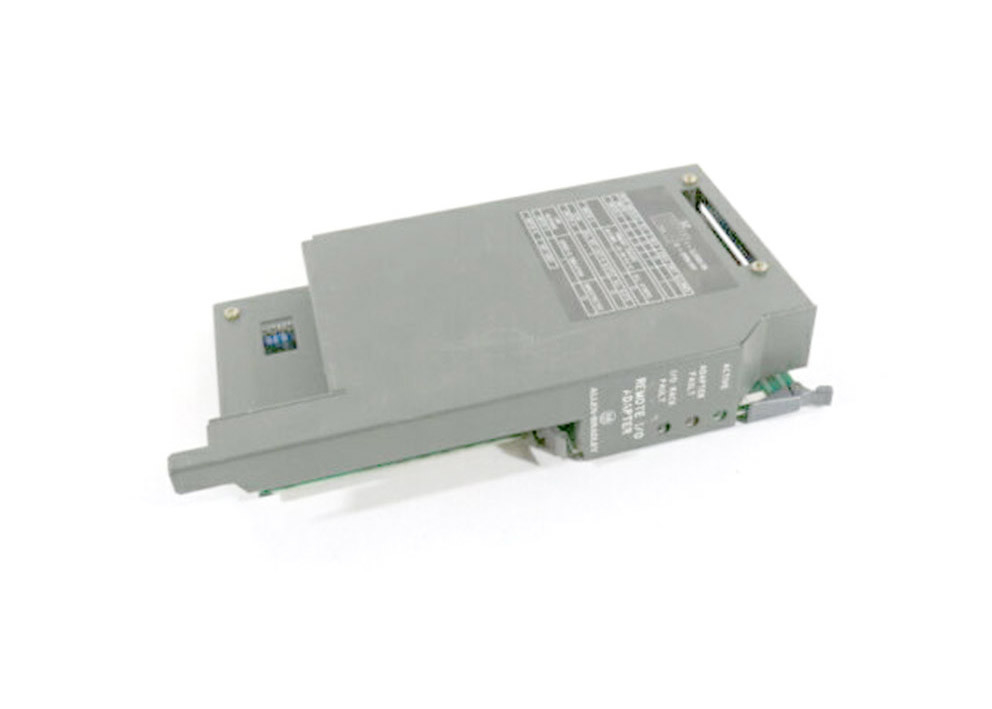

AB 1771-ASB, PLC 5 Hardware dell' adattatore I/O remoto (RIO)
Specifiche tecniche per 1771-ASB
| Produttore |
Rockwell Automation |
| Marchio |
AB |
| Numero di parte/catalogo. |
1771-ASB |
| Tipo di modulo |
Modulo dell'adattatore I/O |
| Famiglia di prodotti: |
SLC 500 |
| Porto |
Adattatore universale di I/O remoto |
| Tipo di prodotto: |
Modulo dell' adattatore RIO |
| Tasso di comunicazione |
57.6 kbit/s, 115 kbit/s, 230 kbit/s |
| Connettori |
Braccio di cablaggio 1771-WB |
| Software di programmazione: |
Software RSLogix5 |
| Corrente di fondo (a 5 volt) |
10,0 Ampere |
| Porta di comunicazione: |
I/O a distanza (RIO) |
| Temperatura di funzionamento |
32°F a 140°F (0°C a 60°C) |
| Cavo |
Belden 9463 |
| Montaggio: |
Cassaforti |
| Temperatura di conservazione |
-40°F a +185°F (-40°C a +85°C) |
| Corrente di fondo: |
1 mA a 5V dc |
| Tastiere del connettore inferiore |
Da 16 a 18 anni |
| Immunità al rumore: |
Norma NEMA ICS 2-230 |
| Umidità: |
Non condensante da 5% a 95% |
| UPC |
10612598127532 |
| Numero di connessioni: |
32 |
| Peso |
10,9 libbre (0,9 chilogrammi) |
| Certificazioni: |
UL Listed, CSA certified, Class I, Division 2 Groups A, B, C, D, CE compliant per tutte le direttive applicabili, Marine Certified, C-tick marcato per tutte le leggi applicabili |
| Dimensioni |
3.5 x 6,5 x 2,0 pollici (89 x 165 x 51 millimetri) |
Circa 1771-ASB
L'AB 1771-ASB è un modulo PLC 5 Universal Remote I/O Adapter. Interfaccia con i moduli I/O in un telaio I/O 1771 con una porta scanner I/O Remote per un processore tramite un collegamento I/O.Utilizzandolo invece di cablaggio diretto riduce l'avvio, costi di installazione e manutenzione da parte dell'I/O più vicino agli attuatori e sensori.È compatibile con 32 dispositivi di adattamento I/O tramite il collegamento I/O e utilizza una resistenza di terminazione da 82 Ohm o 150 Ohm.
Il modulo 1771-ASB ha una velocità di comunicazione di 57,6 Kbps, 115 Kbps e 230 Kbps e pesa 1,9 libbre.2W. richiede una porta di adattamento I/O remota per la connessione. per l'installazione deve essere montata nella fessura più a sinistra del telaio 1771 con i moduli I/O controllati da un processore PLC 5.,Il modulo 1770-ASB è dotato di indicatori di diagnostica di guasti attivi, di guasti dell'adattatore e del rack I/O, 2 gruppi di interruttori e un braccio di cablaggio di campo.Fornisce una trasmissione di dati più veloce e la scansione di backplane fino a 2500 piedi a 230.4K Baud. Supporta la comunicazione seriale e legge/scrive i dati in forma parallela. Supporta il telaio I/O a 4, 8, 12, 16 o 32 slot e l'indirizzamento I/O a 1 e 2 slot.Il 1771-ASB migliora il tempo di scansione e il risparmio di spazio dell'immagine I/O scansionando tutti gli slot tranne gli ultimi 4. Facilita la risoluzione dei problemi con le sue funzionalità di diagnostica avanzate.
Il 1771-ASB è un hardware AB appartenente alla famiglia di prodotti PLC 5 di Controller logici programmabili (PLC).Questo hardware elettronico è un adattatore I/O remoto che viene utilizzato per interfacciare la rete Remote I/O (RIO)In realtà, questo adattatore RIO risponde alla richiesta dello scanner Remote I/O (RIO) nella rete. Questo adattatore supporta la trasmissione di dati a lunghezza di cavo e velocità di 10.000 piedi a 57.6K baud, scansione di backplane più veloce e trasmissione di dati fino a 2500 piedi a 230.4K baud.
La comunicazione RIO è realizzata fisicamente seguendo la topologia daisy-chain. In questa topologia, i punti di partenza e di fine devono essere installati con una resistenza terminale per chiudere il segmento di rete.Lo stesso vale per questo protocollo., un resistore da 82 ohm o 150 ohm può essere utilizzato per terminare il segmento.Belden 9463 o più comunemente noto come Belden Blue Hose cable è utilizzato per il protocollo Remote I/O.

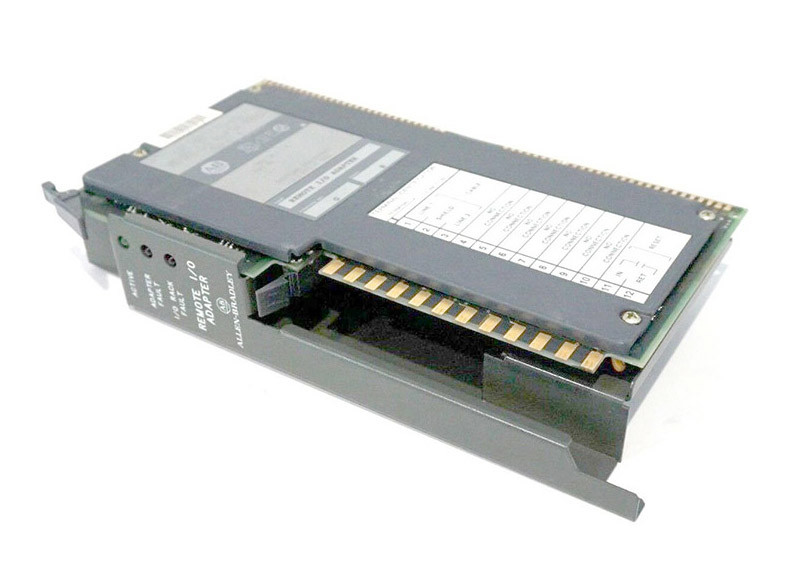

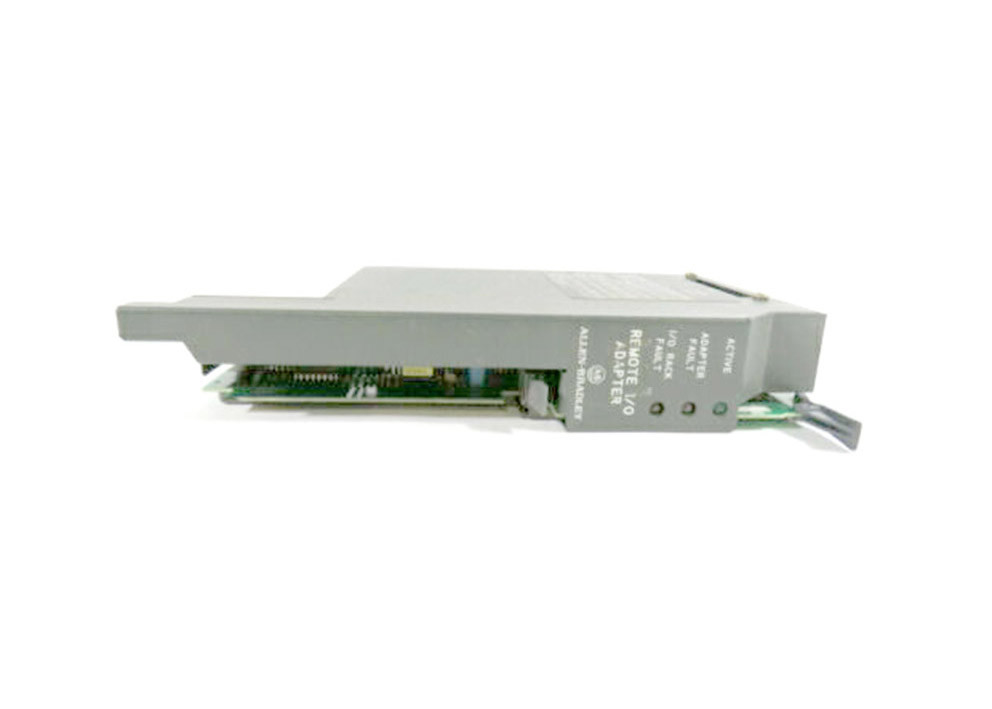

Questo modulo è dotato di indicatori di stato quali ACTIVE, ADAPTER FAULT e I/O RACK FAULT. Per lo stato ATTIVO, la luce LED deve essere verde per indicare il normale funzionamento.Quando si verifica un guasto dell'adattatore, luce rossa illumina mentre per Rack Fault, LED RED si attiva.
Questo modulo riceve/invia dati da/per lo scanner I/O in forma seriale, legge/scrive dati da/per i moduli di ingresso in forma parallela, legge/scrive dati da/per i moduli di uscita in forma parallela.Il software di configurazione utilizzato con questo modulo è il software di programmazione RSLinx e RSLogix 5.
