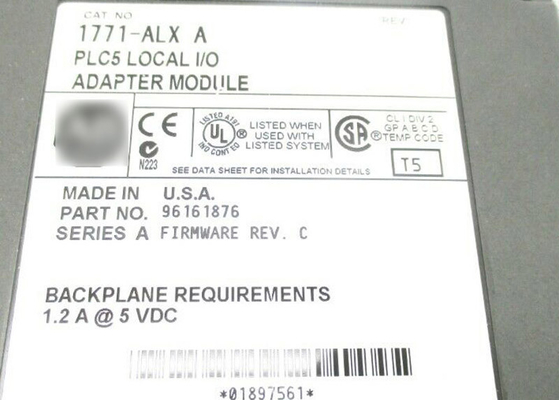

Adattatore dell'ingresso/uscita di AB 1771-ALX, del locale, esterno 1771 o alimentazioni elettriche della scanalatura

1771-ALX il modulo locale dell'adattatore dell'ingresso/uscita dello SpA 5 da AB è un modulo del telaio dell'ingresso/uscita che tiene conto la sconnessione dello scaffale dal BUS senza interrompere o interrompere l'intero sistema. Il modulo è posizionato sulla scanalatura di sinistra dell'ingresso/uscita del telaio 1771 dell'ingresso/uscita ed ha una lunghezza di cavo di massimo di 30m per il collegamento--sistema che può essere una combinazione di cavi di 1m (1771-CX1), di 2m (1771-CX2), o di 5m (1771-CX5).

Ha «la spina del terminatore di CXT un 1771†per il termine 1771-ALX del modulo locale dell'adattatore dell'ingresso/uscita dello SpA 5 sul BUS con il regolatore programmabile dello SpA 5 ed una volta operativo, il modulo dell'adattatore dissipa il massimo 6.3W riscalda e la dissipazione termica di 21,48 BTU/hr. Il modulo disegna una corrente della superficie posteriore di 1.2A a CC 5V ed è destinato a funzionare senza ridurre le imposte ad una gamma di temperature fra 0 e 60 0C (32 e 140 0F) ad un'immagine di umidità relativa di 5-95% senza condensazione. Il 1771-ALX ha 3 indicatori della luce del LED che mostrano lo stato ed inoltre che permette che gli utenti effettuino un analisi guasti del modulo.

Il AB 1771-ALX è un adattatore dell'ingresso/uscita del locale. Questo modulo permette l'installazione di fino a sedici (16) adattatori dell'ingresso/uscita del locale, permettendo l'espansione dello scaffale e la capacità ospitare un numero aumentato di 1771 modulo. È installato nella scanalatura di sinistra di ogni telaio ed usa un cavo di interconnessione per stabilire il collegamento fisico allo scaffale esteso. È compatibile per uso con il cavo di interconnessione 1771-CX1 con una lunghezza di 1 metro, 1771-CX2 con una lunghezza di 2 metri e 1771-CX5 con una lunghezza di 5 metri.

La distanza del telaio di sostegno dal 1771-ALX è 30 cavo-metri o di 98,4 cavo-piedi. Ha una dissipazione di potere massima di 6,3 watt e di un minimo di 5,7 watt con una dissipazione termica massima di 21,48 unità termiche britanniche (BTU) all'ora e di un minimo di 19,44 BTU all'ora. Ha un assorbimento di corrente della superficie posteriore di 1,2 ampèri a 5 volt di CC.

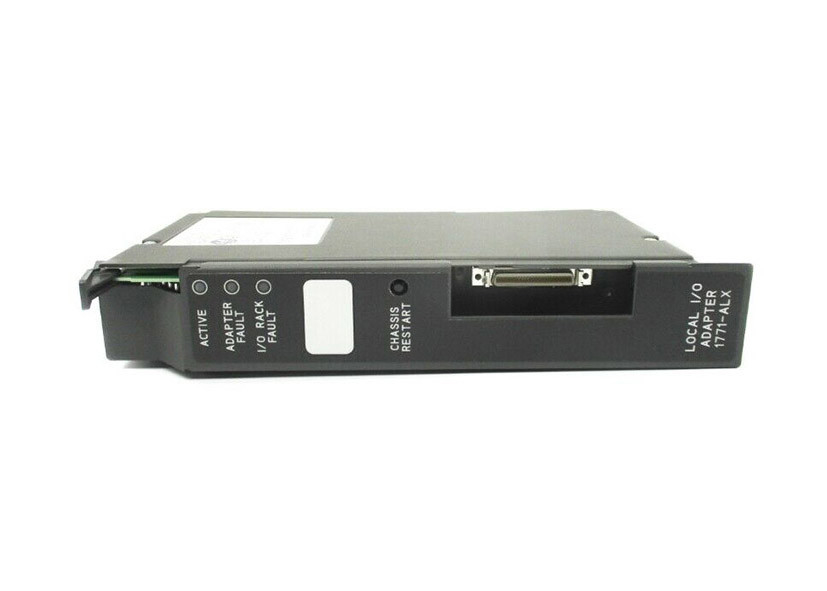

Nell'installare questo modulo, applichi le posizioni di chiusura appropriate del modulo. Il connettore superiore deve essere messo fra 54 e 56 mentre il connettore più basso deve essere fornito fra 4 e 6. Può essere usato con il telaio 1771 di tutto l'ingresso/uscita di serie A o di B o con qualunque alimentazione elettrica di esterno 1771 o della scanalatura. Viene con tre (3) indicatori del LED che indicano se l'adattatore è ATTIVO; ERRORE dell'ADATTATORE e ERRORE dello SCAFFALE dell'ingresso/uscita.

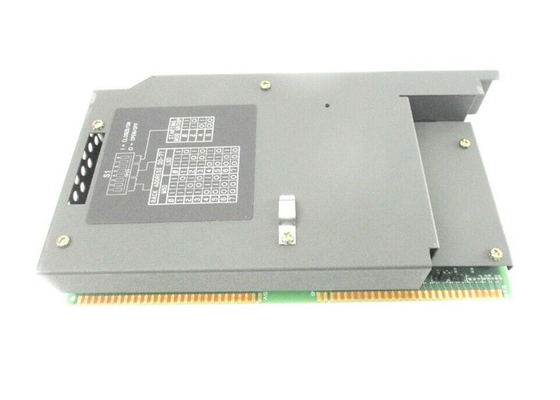

Per la configurazione dell'adattatore, è fornito di commutatori dell'adattatore e di spine di adattatore. L'adattatore commuta è usato per fissare l'indirizzo dello scaffale dell'ingresso/uscita ed il primo numero di gruppo dell'ingresso/uscita o il gruppo avviantesi del modulo. La spina di configurazione di modulo è utilizzata per qualificare i moduli ed i modi di indirizzamento dell'ingresso/uscita. Per uso con i moduli dell'ingresso/uscita di 32 punti e sostenere tutto il modo di indirizzamento, metta la spina di configurazione per mettere i 2 perni in cortocircuito più bassi.

Con questa regolazione, il 1771-IX e il 1771-IY non possono essere usati. per mettere contributo al 1771-IX e il 1771-IY e qualsiasi modo di indirizzamento, bruscamente i due superiori (2) perni. In questa configurazione, i moduli dell'ingresso/uscita di 32 punti non sono sostenuti.
