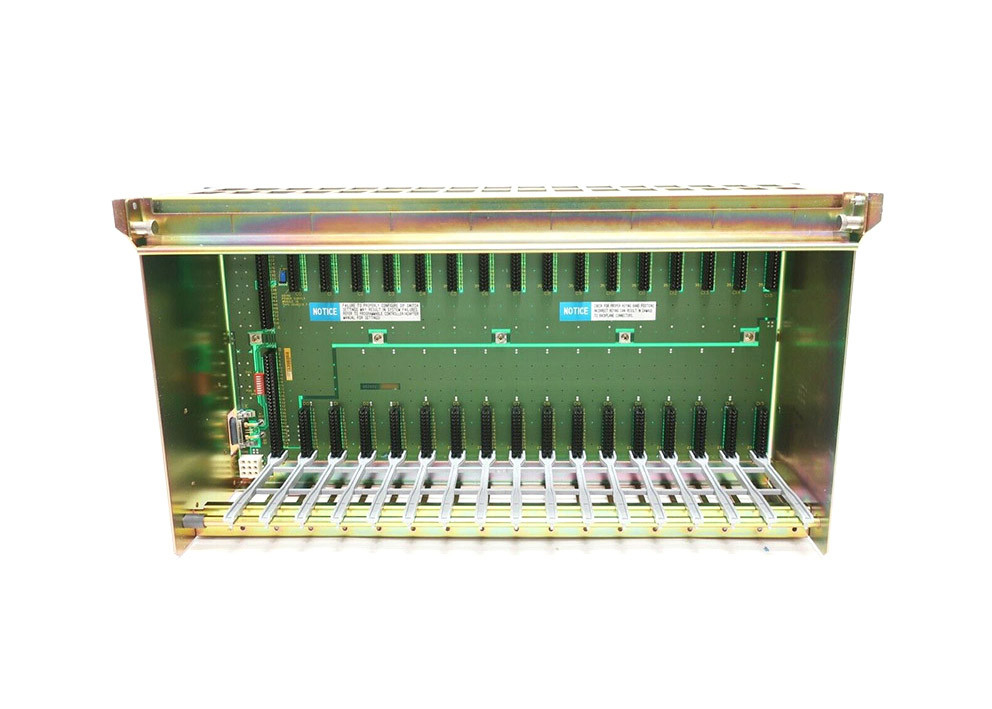

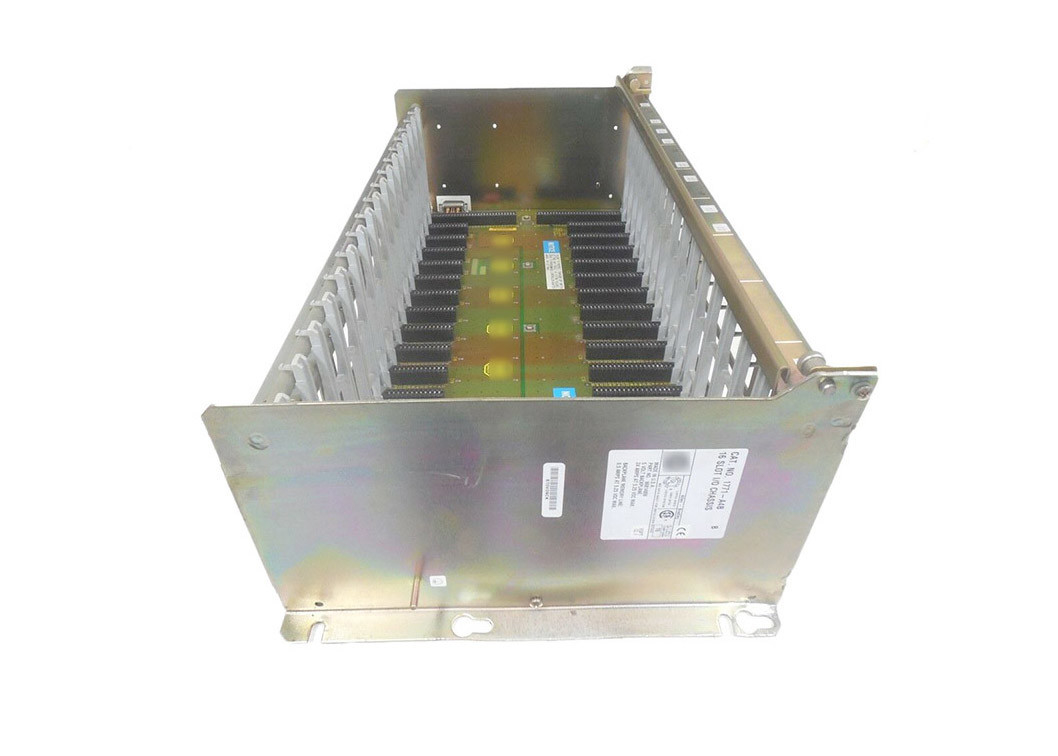

AB 1771-A4B, telaio universale dell'ingresso/uscita, 24 ampèri, 16 scanalature

Il AB 1771-A4B è un telaio universale dell'ingresso/uscita che fa parte della famiglia 1771 di prodotto del controllore logico programmabile (SpA). Questo telaio caratterizza sedici (16) scanalature dell'ingresso/uscita, che ospita i circuiti elettronici, specificamente la superficie posteriore, per potere di distribuzione ai moduli allegati. Inoltre ospita le cerniere per le armi dei collegamenti del campo.

Il 1771-A4B è destinato per essere azionato ad una gamma di temperature 32-140 del grado Fahrenheit o 0-60 grado Celsius mentre la temperatura di stoccaggio dell'hardware è di -40 - 185 gradi Fahrenheit o -40 - 85 gradi Celsius. Ha un'umidità relativa di 5-95% senza condensazione. Nell'installare questo telaio universale dell'ingresso/uscita, mantenga la vibrazione del pannello e la scossa all'interno di 2g a 10-500 hertz e 15g, rispettivamente.

Il 1771-A4B è capace di ricezione del potere via l'unità di elaborazione 1771 con le alimentazioni elettriche integrali che hanno fornito a 2-4 ampèri, ai moduli di alimentazione una potenza nominale di 3-8 ampèri ed alle alimentazioni elettriche esterne una corrente d'uscita di 6.5-16 ampèri. Come regola generale, non installare mai un'alimentazione elettrica esterna e un modulo di alimentazione al 1771-A4B. Questo collegamento dell'alimentazione elettrica non è compatibile ed eliminerà la configurazione di hardware.

Il 1771-A4B è configurato facendo uso del software di programmazione di RSLogix 5 che è il software di programmazione comune usato per l'intera PLC5 piattaforma del controllore logico programmabile (SpA).

Il telaio 1771-A4B ha 16 scanalature dell'ingresso/uscita. Ha dimensioni di 12,4 x di 24 x di 7,6 dentro. e pesa 14,8 libbre. Per installazione in un sistema 1771 PLC-5, usa il metodo del montaggio del retro-pannello con gioco adeguato e una recinzione aperta. La superficie posteriore del telaio ha un'alimentazione elettrica di 8A a CC 5V.

Il telaio 1771-A4B ha una configurazione universale per progettazione del montaggio e di sistema del telaio a causa della sua propria progettazione coerente. I moduli 1771 dell'ingresso/uscita sono piccoli, flessibili, redditizi e forniscono una gamma completa di moduli digitali, analogici ed intelligenti dell'ingresso/uscita per varie applicazioni. I moduli dell'ingresso/uscita vengono con il cablaggio le armi e dei pannelli a distanza di termine, eliminanti l'esigenza del distacco del cavo per sostituire il modulo. Per la risoluzione dei problemi ed i sistemi diagnostici, gli indicatori di condizione m/c sono presenti sulla parte anteriore dei moduli. Per espansione futura, può essere sostituita facilmente con un più grande telaio. È inteso per uso in un ambiente industriale con un ° 0 - 60. Grado di Celsius (32 - 140. Temperatura di funzionamento di Fahrenheit), umidità relativa senza condensazione 5 95% e una scossa di funzionamento 30g.
