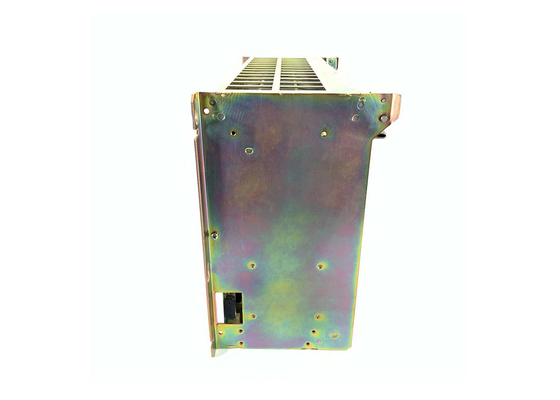

AB 1771-A3B1, telaio universale dell'ingresso/uscita, 24 ampèri, 12 scanalature

Il AB 1771-A3B1 è un telaio dell'ingresso/uscita per i moduli 1771 dell'ingresso/uscita. Il sistema 1771 PLC-5 è un sistema modulare che ha bisogno di un telaio 1771 dell'ingresso/uscita di permettere l'installazione di vari moduli. La comunicazione fra i moduli dell'ingresso/uscita ed il modulo processore o il modulo dell'adattatore dell'ingresso/uscita è fornita dalla superficie posteriore. Il telaio 1771-A3B1 ha 12 scanalature dell'ingresso/uscita. Ha dimensioni di 12,4 x di 19,0 x di 7,6 dentro. e pesa 12,6 libbre. Per installazione in un sistema 1771 PLC-5, usa un metodo del montaggio del retro-pannello con gioco adeguato e la recinzione aperta. La superficie posteriore del telaio ha un'alimentazione elettrica di 8A a CC 5V. Il telaio 1771-A3B1 ha una configurazione universale per progettazione del montaggio e di sistema del telaio a causa della sua propria progettazione coerente. Per espansione futura, può essere sostituito facilmente con un più grande telaio. È inteso per uso in un ambiente industriale con temperature di funzionamento del °F) di 60 - le 0 °C (32 - 140, un'umidità relativa senza condensazione 5 95% e una scossa di funzionamento 30g.

Il AB 1771-A3B1 è un telaio universale dell'ingresso/uscita che fa parte del bollettino 1771 del prodotto. Questo modulo pricipalmente è utilizzato per fornire una posizione dell'installazione dell'hardware del controllo logico programmabile (SpA) quali le alimentazioni elettriche, le unità di elaborazione, i moduli dell'ingresso/uscita ed i moduli di specialità. Inoltre fornisce la cerniera di varie armi dei collegamenti che sono usati per terminare i cavi di segnale per il collegamento ai moduli.

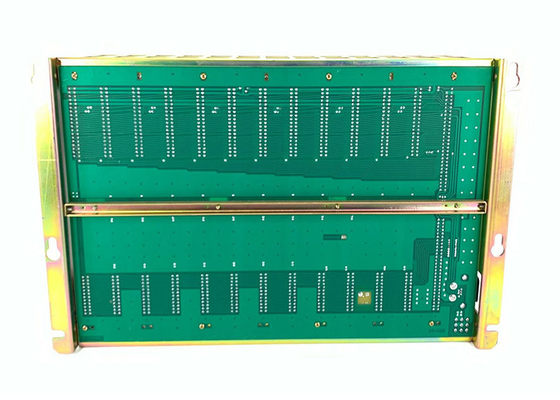

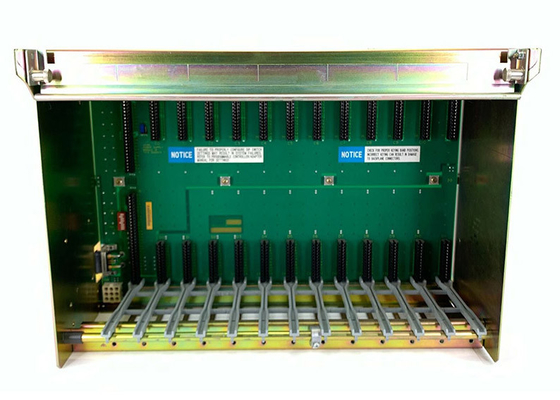

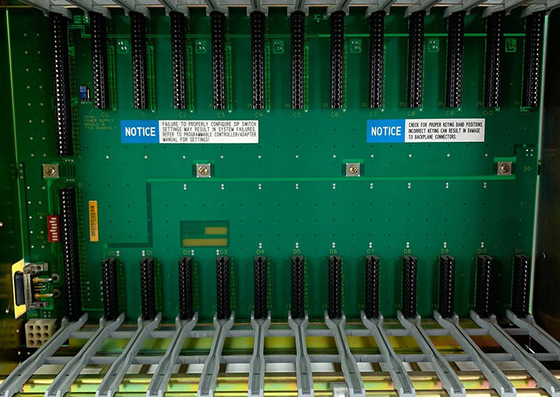

Il 1771-A3B1 ospita la connettività del modulo alla superficie posteriore come pure alla superficie posteriore stessa. La tensione in uscita e la corrente dell'alimentazione elettrica collegata si distribuisce da circuiti elettronici installati a questo telaio che è ricevuto da ogni modulo installato. Questo telaio può accomodare fino a dodici (12) moduli e può essere usato come scaffale locale, esteso, o a distanza dell'ingresso/uscita (RIO). Ha una corrente d'uscita massima di 24 ampèri e sostiene il montaggio di pannello soltanto via le linguette di montaggio fornite. Questo telaio è fissato al pannello posteriore di recinzione con l'uso di ¼ - 20 (bulloni di attacco di M6 x 10).

Questo telaio ha specifiche della temperatura centigrado di 0 - 60 gradi o 32 - 140 gradi di Fahrenheit per la temperatura di funzionamento e una temperatura di stoccaggio centigrado di -40 - 85 gradi o -40 - 185 gradi di Fahrenheit con un'umidità relativa di 5 - 95%, senza condensazione. Pesa 5,9 chilogrammi o 13 libbre e fisicamente misura 483 x 339 x 221 millimetro o 19,0 x 12,4 7,6 pollici. È approvato e certificato per uso campi in applicazione della classe 1, di divisione 2, dei gruppi A, di B, di C e di D con scossa e la vibrazione di funzionamento di 2g a 10-500 Hertz e 15g, rispettivamente.
