Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | AB | Modello: | 1771-A1B |
|---|---|---|---|
| Tipo del modulo: | Ingresso/uscita Chasis | Numero delle scanalature dell'ingresso/uscita del modulo: | 4 scanalature |
| Max Backplane Current (a 5 volt di CC): | 16 ampèri | Tipo del supporto: | Pannello posteriore |
| Vibrazione: | 2 g (a 10-500 Hertz) | posizione: | Autonomo |
| Evidenziare: | Lo SpA ha isolato il modulo di uscita del relè,48VDC Digital io modulo della O,Modulo di uscita positivo di logica di PLCs |
||
| Produttore | Rockwell Automation |
| Marca | AB |
| Numero del pezzo/catalogo no. | 1771-A1B |
| Tipo del modulo | Ingresso/uscita Chasis |
| Numero delle scanalature dell'ingresso/uscita del modulo | 4 scanalature |
| Max Backplane Current (a 5 volt di CC) | 16 ampèri |
| Tipo del supporto | Pannello posteriore |
| Tipo di recinzione | Stile aperto |
| Scossa di funzionamento | 15 g |
| Scossa non operante | 30 g |
| Vibrazione | 2 g (a 10-500 Hertz) |
| Dimensioni | 12,4 x 7,6 x 9,0 in (315 x 193 x 229 millimetri) |
| Peso | 8,0 libbre (3,6 chilogrammi) |
| Posizione | Autonomo |
| Dimensioni | 3,5 x 6,5 x 2,0 in (89 x 165 x 51 millimetro) |

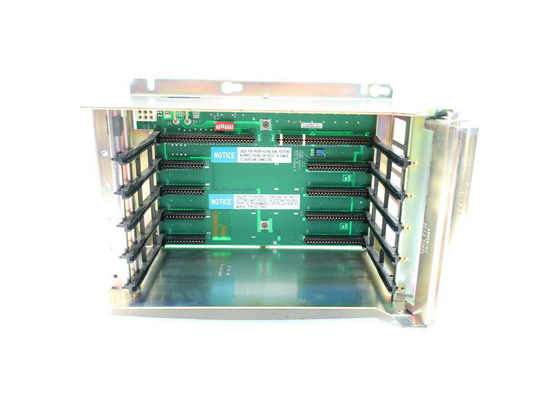

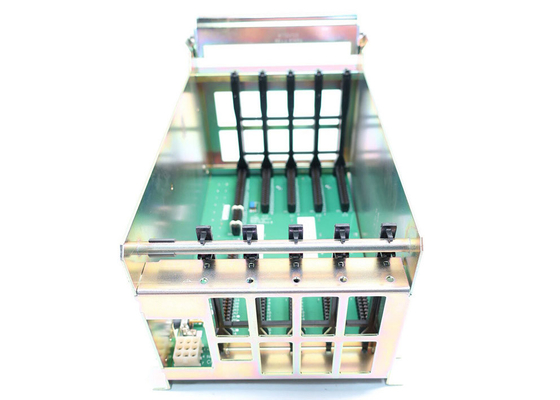

Il 1771-A1B è un telaio di Allen-Bradley PLC-5.
Il telaio di AB 1771-A1B è la spina dorsale di ogni sistema del regolatore programmabile di AB PLC-5. Questo telaio fornisce un percorso di comunicazione fra i vari moduli dell'ingresso/uscita ed il regolatore o il modulo dell'adattatore dell'ingresso/uscita. 1771-A1B è una recinzione universale e compatta per l'unità di elaborazione, i moduli dell'alimentazione di corrente, i moduli dell'adattatore dell'ingresso/uscita del esteso-locale e della ripresa esterna ed i moduli dell'ingresso/uscita.
Il telaio 1771-A1B ha 4 scanalature per il montaggio dei moduli vari. La scanalatura di estrema sinistra del telaio 1771-A1B è riservata per l'unità di elaborazione o il modulo dell'adattatore. Le altre scanalature nel telaio sono compatibili con i moduli di comunicazione, i moduli dell'ingresso/uscita ed i moduli dell'alimentazione di corrente. È cruciale seguire le tavole della compatibilità per ogni modulo PLC-5/1771. La nota il 1771-A1B fa parte prego delle alimentazioni elettriche di serie B. 1771-P1, - P2, - P7 e - PS7 può essere montato sul piatto di parte di sinistra del telaio 1771-A1B.
Il telaio 1771-A1B è progettato per l'installazione del supporto del pannello. Il telaio 1771-A1B può ricevere il potere attraverso le unità di elaborazione con le alimentazioni elettriche integrali che forniscono 2 - 4 amp, i moduli di alimentazione che forniscono 3 - 8 amp e le alimentazioni elettriche esterne che forniscono 6,5 - 16 ampèri.
La più grande superficie posteriore corrente per il 1771-A1B è 16 amp che funzionano a 5 volt di CC. Il telaio 1771-A1B deve essere collegato ad un bus a terra centrale via la messa a terra dei perni a massa situati sul telaio stesso. L'alimentazione elettrica dei telai è configurata via il saltatore di configurazione.
Il saltatore ha due posizioni: Posizione «di N» - posizione per l'alimentazione elettrica esterna e «Y» - per il modulo dell'alimentazione di corrente o l'unità di elaborazione con e un'alimentazione elettrica integrale. Il telaio 1771-A1B non può essere alimentato con sia un modulo dell'alimentazione di corrente che un'alimentazione elettrica esterna allo stesso tempo.
