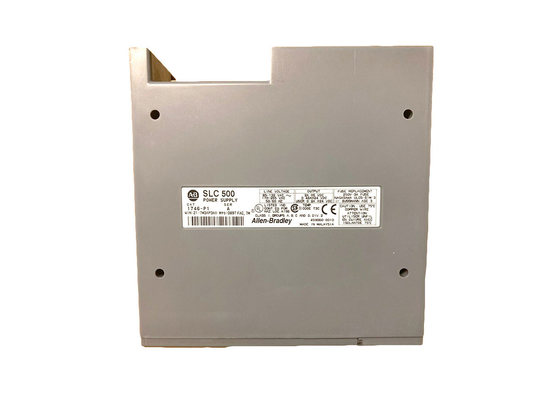

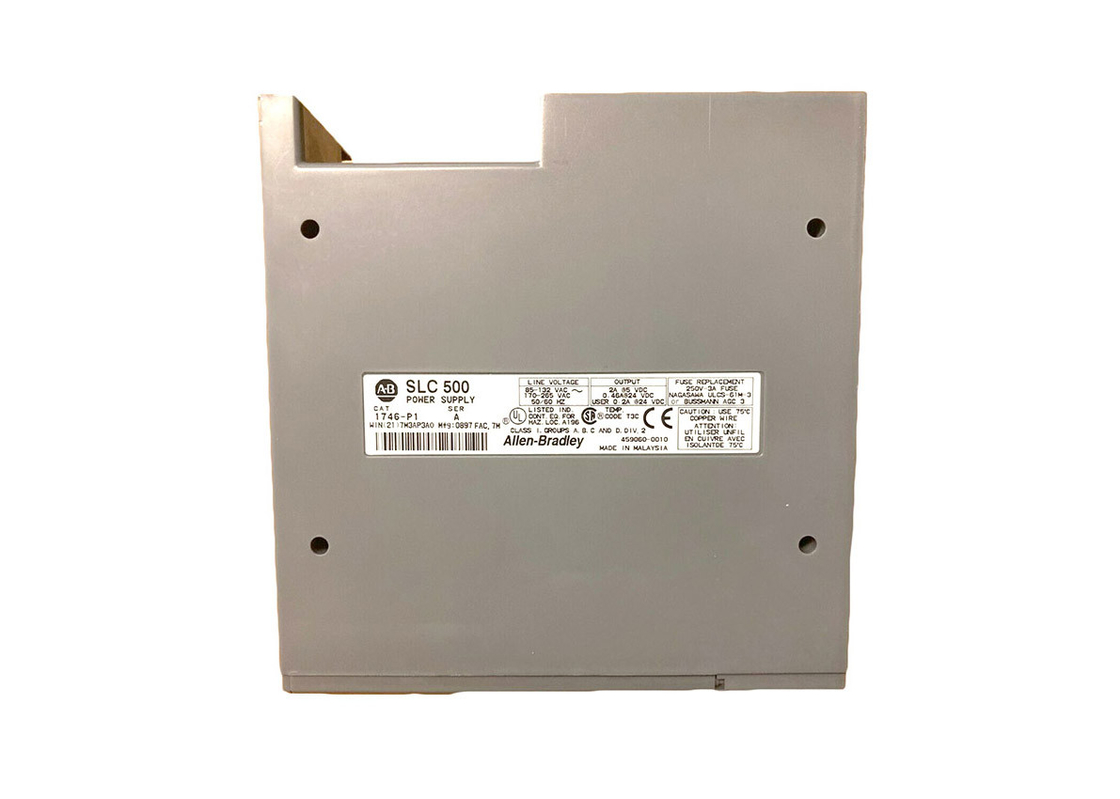

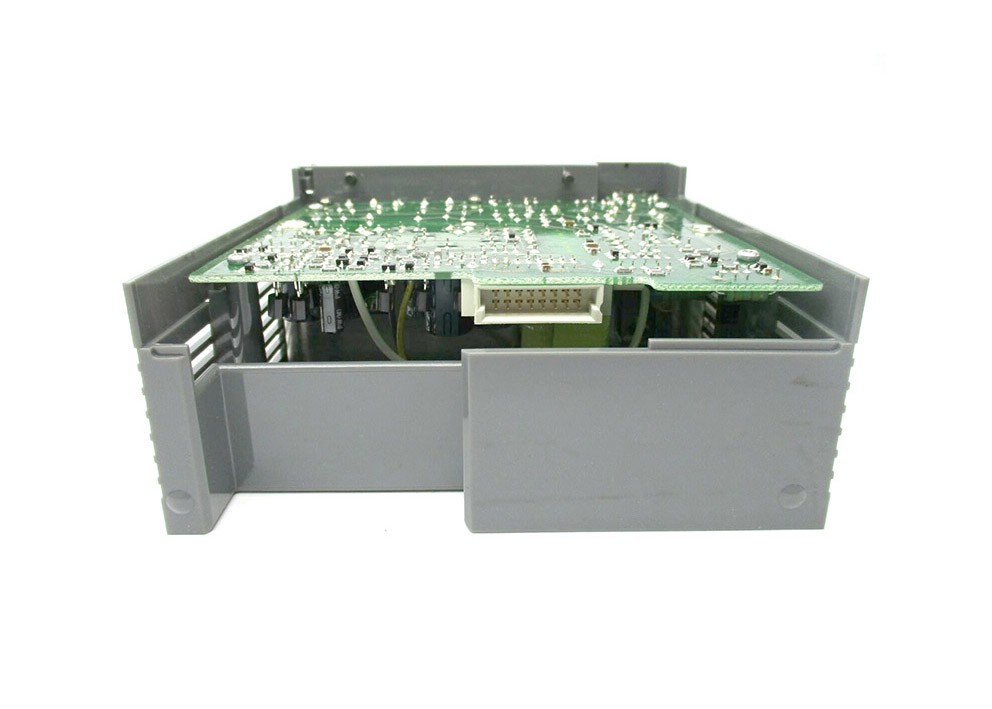

AB 1746-P1, alimentazione elettrica di SLC 500, 120/220 di volt di CA

Il AB 1746-P1 è un'alimentazione elettrica di SLC 500. Ha una tensione di linea di 85 - 132 volt o 170 - 265 volt di CA a 47 a 63 Hertz e con una linea tipica un requisito di potere di 135 VA. La sua capacità corrente interna indica 2 A 5 volt di CC e 0,46 A a 24 volt di CC ed alla sua corrente di afflusso sono un massimo di 20 A. Questa alimentazione elettrica inoltre ha le 24 capacità correnti forzi utente di CC di volt di 200 mA e delle 24 gamme forzi utente di tensione di CC di volt di 18 - 30 volt di CC.

La protezione utente-fornita massima di sovracorrente è 15 A e l'isolamento fra i terminali dell'input e la superficie posteriore è in secondo luogo di 1800 volt di CA RMS per 1. Misurando 5,5 x 2,3 x 5,7 pollici e pesando 2 libbre o 0,9 chilogrammi, questa alimentazione elettrica può essere installata nei 1746 telai. Inoltre ha una temperatura di funzionamento centigrado di 0 - 60 gradi e la capacità corrente è ridotta le imposte su da 5% quando la temperatura supera centigrado 55 gradi.

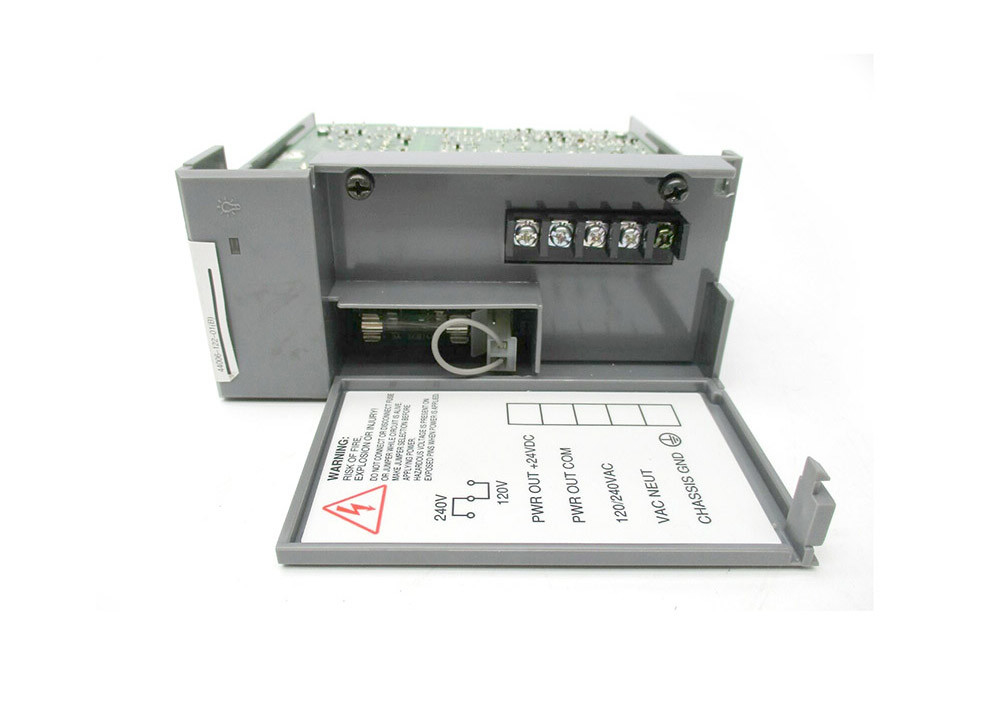

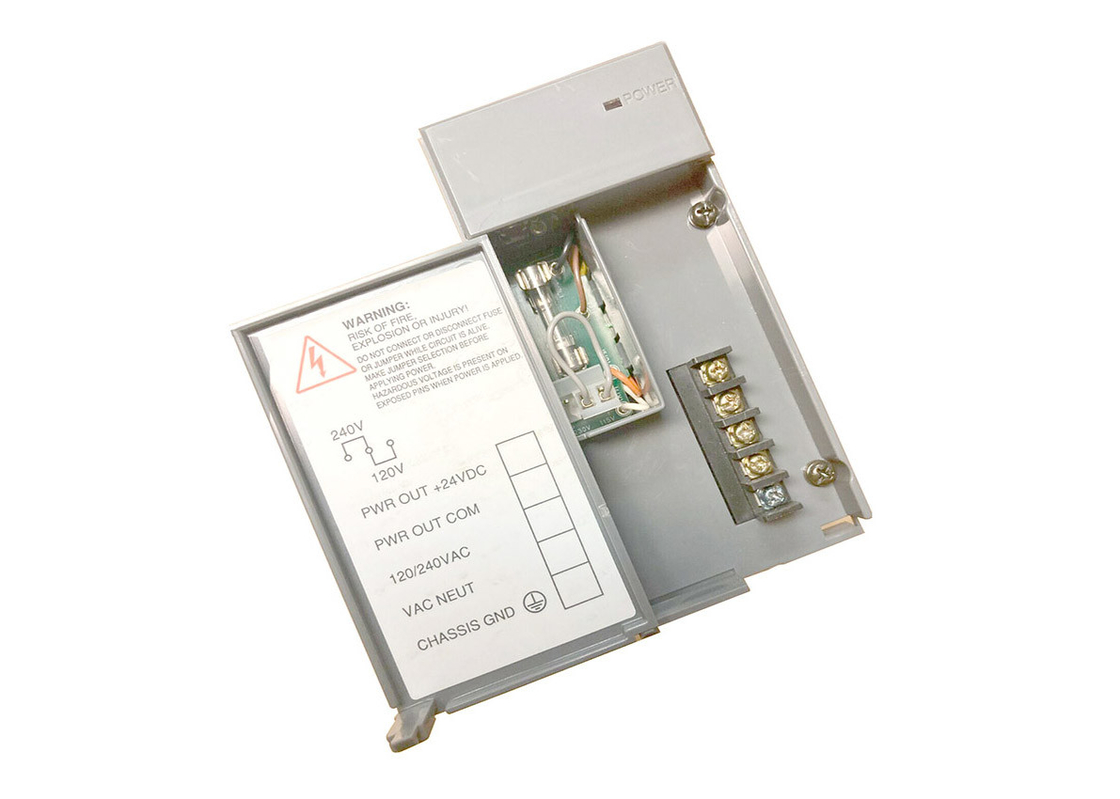

Il saltatore dell'input deve essere presentato applicare il potere all'alimentazione elettrica 1746-P1 durante l'installazione. Ciò è perché i perni esposti avere tensione pericolosa quando il potere si applica e questo può provocare la lesione. Questa alimentazione elettrica viene con la protezione del fusibile ma questa è limitata soltanto a difendersi dai rischi d'incendio dovuti mettere in cortocircuito le circostanze. Per gli stati forzi utente di sovracorrente, 1746-P1 la serie A che è fatta nel Giappone subirà un arresto dell'alimentazione elettrica e errore del CPU e la procedura di correzione è di ricaricare il programma applicativo.

Per 1746-P1 la serie A che è fatta in Malesia, il CPU continua ma i 24 arresti dell'utente di CC di volt accadono e la procedura di correzione è di correggere lo stato di sovracorrente. Quando il undervoltage accade, l'alimentazione elettrica 1746-P1 continuerà ad azionare i regolatori di SLC 500 per un breve periodo e smetterà di assicurare il potere ai regolatori quando le cadute di tensione dell'input sotto il raggio d'azione raccomandato per un certo tempo che è più lungo del CPU ostacolano il tempo. Per l'alimentazione elettrica 1746-P1, il CPU ostacola il tempo è spettrografia di massa 20 spettrografia di massa per il pieno carico e 3000 per nessun carico. Le operazioni riprenderanno una volta l'alimentazione elettrica ottiene la tensione in ingresso normale.

Il 1746-P1 è un'alimentazione elettrica di SLC 500. Questa componente programmabile di logica (SpA) è un modulo necessario per fare funzionare uno scaffale di SLC 500. Fornisce il potere della superficie posteriore che è usato dalla maggior parte dei moduli allegati al telaio per stimolare ogni circuiti elettrici per diventare operabile.

Questo modulo di alimentazione ha un requisito di tensione di linea 85 - 132/170 - 265 VCA con una frequenza di 47-63 hertz. Oltre a fornire l'alimentazione elettrica della superficie posteriore, questo modulo è capace di fornitura dei 18-30 VCC di tensione una corrente di 200 mA. Questa alimentazione elettrica ha un fusibile interno ha installato che può essere sostituito con il numero del pezzo di 1746-F1. Inoltre ha una protezione utente-fornita di sovracorrente ha valutato 15 ampèri.

Attraverso le alimentazioni elettriche, i regolatori di SLC 500 sono capaci di funzionamento anche se le gocce del rifornimento di alimentazione in ingresso di entrata sotto il livello di tensione di funzionamento. Questa caratteristica è conosciuta mentre il CPU ostacola il tempo. Il programma ed i dati dell'ingresso/uscita sono esplorazione continuata per un periodo limitato. Se il ritorno di potere al livello di tensione normale, l'unità di elaborazione può continuare a funzionare normalmente. Per 1746-P1, il tempo di tenuta del CPU è 20 che spettrografia di massa in pieno carica e spettrografia di massa 3000 a nessun carico.

Questa alimentazione elettrica è installata al di sinistra di un telaio di SLC 500. Se principale, espansione o scaffale a distanza dell'ingresso/uscita, la posizione di installazione è stessa. Soltanto uno (1) l'alimentazione elettrica è necessaria per telaio.
