AB 1746-IB32, modulo di input d'affondamento 24VDC, modulo introdotto di SLC 500

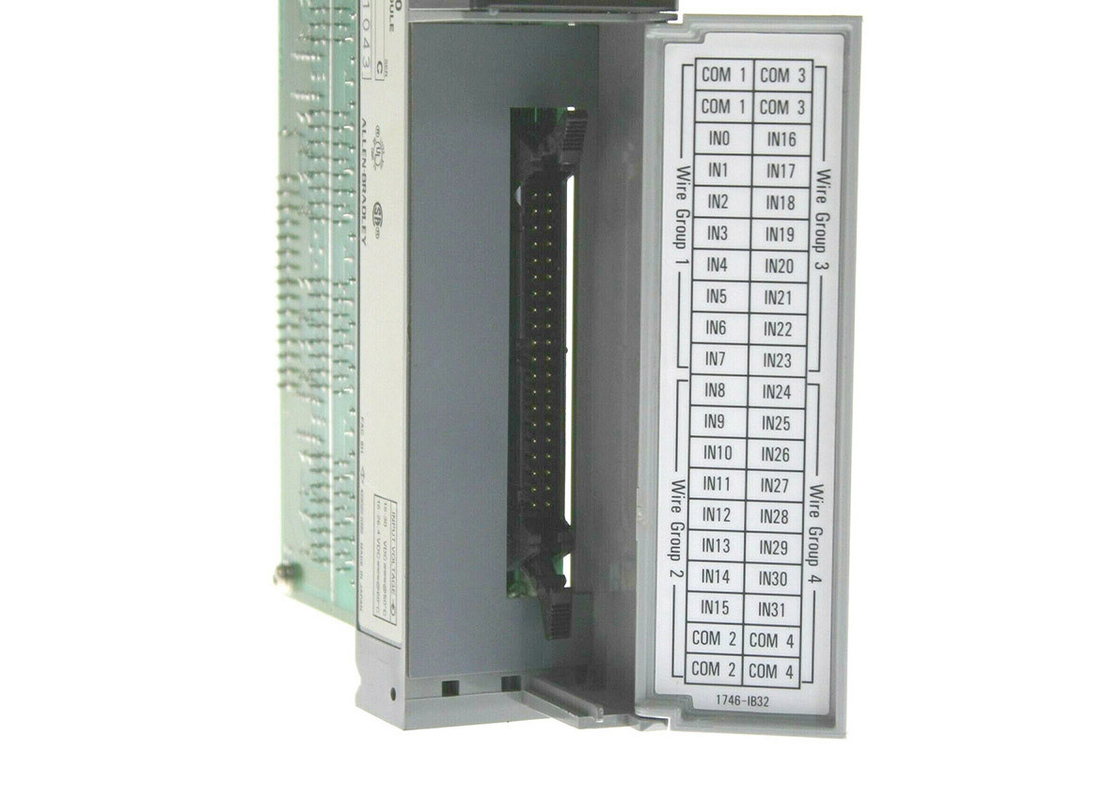

Il AB 1746-IB32 è un modulo di input discreto di SLC 500. Questo modulo funziona ad una tensione nominale di 24VDC e ad una gamma di tensione di °C 50 di CC 15-30V @ (°F) 122 o °C 60 (°F) 140 di CC 15-26.4V @. Questo modulo è utilizzato tipicamente per collegare i dispositivi elettrici quali i commutatori, i sensori, i contatti ausiliarii ed altri dispositivi binari o INSERITA/DISINSERITA. Fino a trentadue (32) segnali in ingresso possono essere fissati a questo modulo tramite 32 canali inclusi del modulo di input.

Il 1746-IB32 è un singolo modulo della scanalatura che è configurato facendo uso del software di programmazione di RSLogix 500. È compatibile per uso con tutta l'unità di elaborazione di SLC 500, idealmente con l'hardware modulare di stile di SLC 500. Sostiene l'installazione localmente, lungo il regolatore o ad uno scaffale dell'ingresso/uscita di espansione o ad un telaio a distanza dell'ingresso/uscita lungo un adattatore di comunicazione di SLC 500. Direttamente installa a tutta la scanalatura disponibile dei 1746 telai eccetto la scanalatura 1 che è riservata per il regolatore di SLC 500.

Il 1746-IB32 ha un assorbimento di corrente della superficie posteriore di 50 mA a 5VDC con tensione in ingresso massima dello Fuori stato di 5VDC, una corrente di ingresso nominale 5,1 di CC di mA @ 24V, massimo fuori da una corrente di ingresso dello stato di 1,5 mA con un ritardo tipico del segnale di spettrografia di massa 8 per entrambi SOPRA a FUORI e FUORI sulla transizione di segnale.

Nell'installare il modulo, assicuri che il potere sia rimosso dal telaio poichè questo modulo non sostiene la rimozione e l'inserzione nell'ambito di potere (RIUP). Viene con un blocchetto terminali smontabile che permette i collegamenti a distanza al modulo come pure alla manutenzione semplificata come l'inserzione dei permessi di RTB ad un altro modulo dello stesso tipo.

Il 1746-IB32 offre l'isolamento dalla superficie posteriore provata a 1500 volt di CA a 60 secondi fra la superficie posteriore e l'ingresso/uscita e fa un dielettrico di CA di 1500 volt resistere a. La tensione minima attraverso il suo circuito in sullo stato è di 15,0 volt di CC e nel suo FUORI stato, ha una caduta di tensione massima di 5,0 volt di CC e una corrente massima di perdita di 1,5 mA. Il modulo 1746-IB32 ha un tempo di ritardo massimo del segnale di 3ms attraverso i suoi input in SOPRA e FUORI dal modo e da ha una corrente di ingresso nominale globale di 5,1 mA a 24 volt di tensione nominale di CC. Il 1746-IB32 ha un sostegno di temperatura di funzionamento fra 0 e centigrado 60 gradi (32 e 140 gradi di Celsius) l'umidità senza condensazione e di 95% - di 5 ha un vibratorio operativo resistono a di 1G a 5 a 200 Hertz e una valutazione di scossa di 30G.
