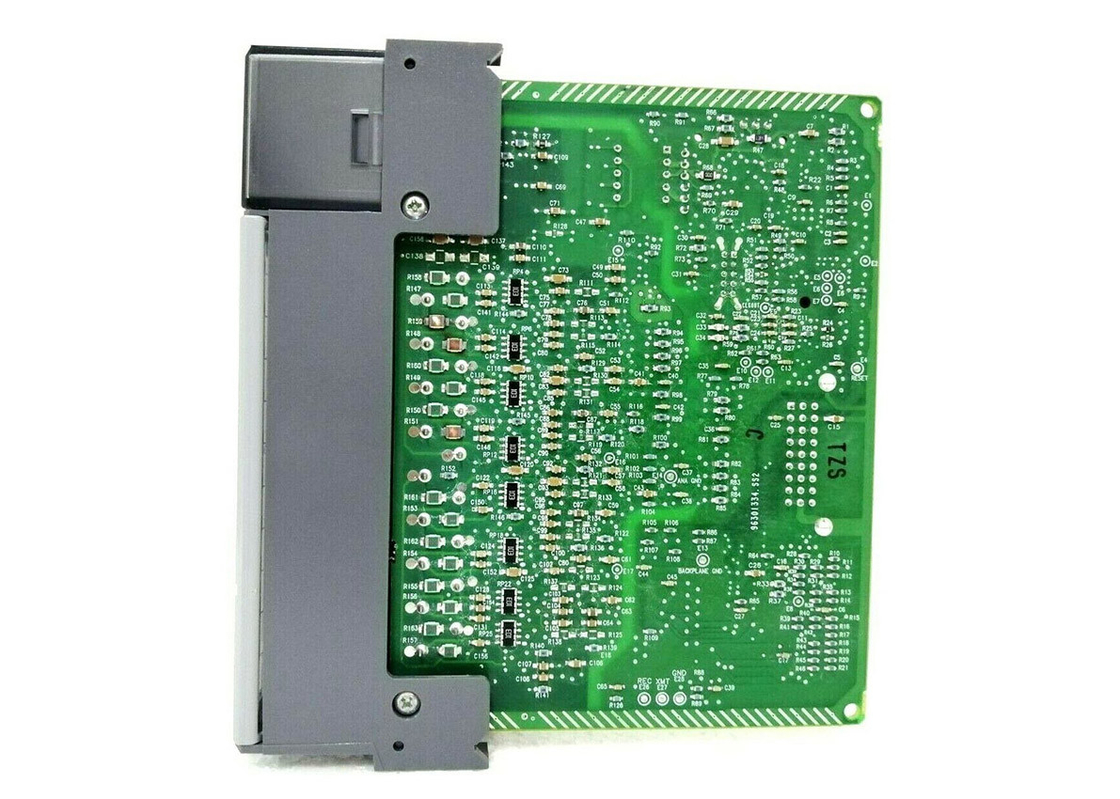

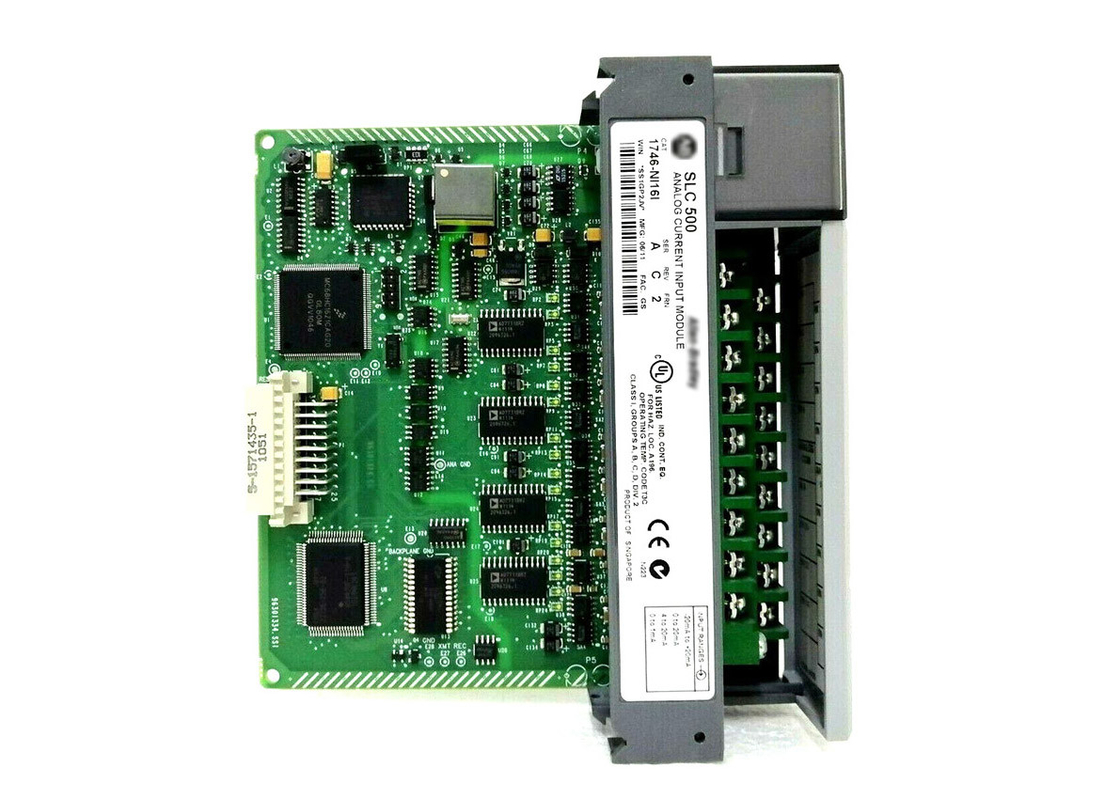

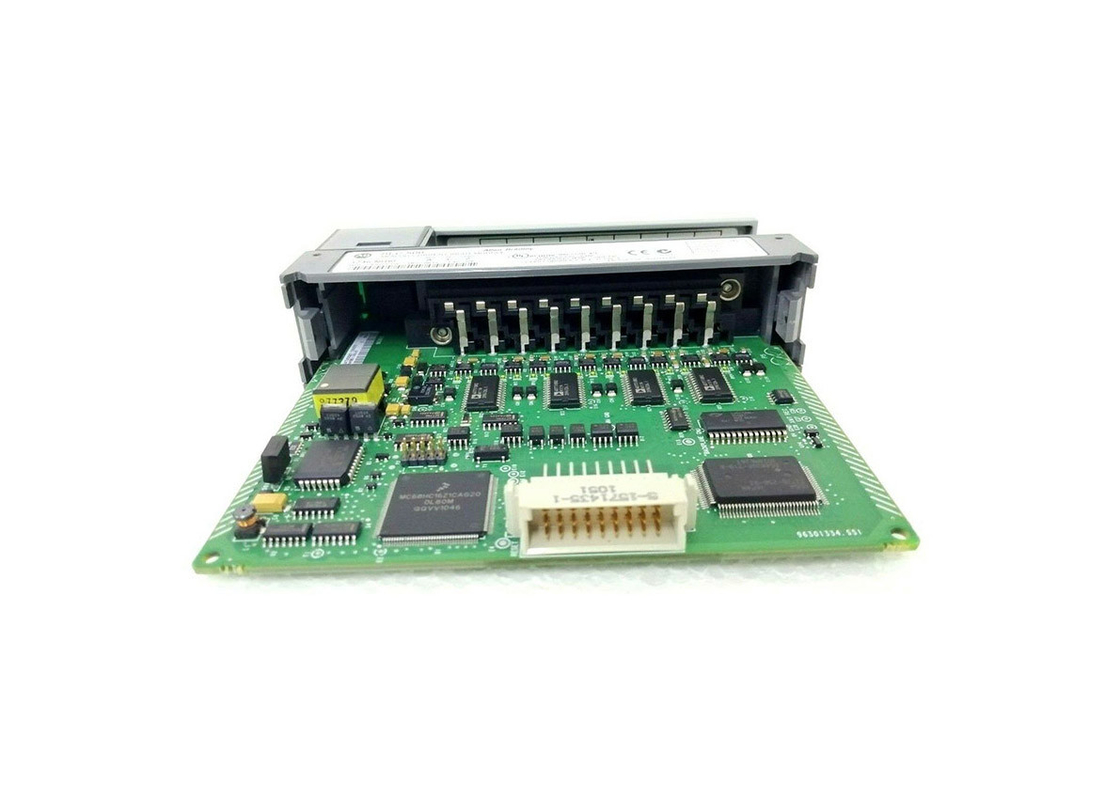

AB 1746-NI16I, modulo dell'ingresso/uscita di analogo della Unico scanalatura SLC 500

L'Allen Bradley 1746-NI16I è un modulo di ingresso analogo, con risoluzione a 16 bit e 16 canali di ingresso.La sua corrente di 5 volt è di 125 mA.Il suo consumo di potenza di backplane è di 2.425 Watt massimo (0,625 Watt a 5 Volt DC e 1,8 Watt a 24 Volt DC).L'intervallo di tensione comune di questo modulo è +/-10.25 volt rispetto al terminale comune analogo.

Questa unità ha un'umidità relativa dal 5% al 95% senza condensazione.La sua temperatura di funzionamento è compresa tra -25 e 60 gradi Celsius (-13 e 140 gradi Fahrenheit), mentre la sua temperatura di non funzionamento è compresa tra -40 e 85 gradi Celsius (-40 e 185 gradi Fahrenheit)La sua impedenza di ingresso è di 249; la sua tensione massima di ingresso è di ±8 Volt tra il comune analogo e qualsiasi terminale di ingresso e la corrente massima di ingresso è di ±30 mA. La dissipazione termica di questo modulo è di 2.43 Watt, e il connettore AIFM di questo modulo è un D-shell a 25 pin.se il blocco terminale viene rimosso, utilizzare l'etichetta situata accanto al blocco terminale per identificare la posizione e il tipo di modulo.

Gli input analogici sono utilizzati per interfacciare le variabili di processo analogiche per misurarne la grandezza. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmSenza questo segnale di feedback, il controllo automatico non può essere pienamente implementato.

Anche se il software di programmazione RSLogix 500 può essere configurato, il funzionamento del modulo e il segnale di funzionamento possono essere configurati.Ha un formato di dati selezionabile dall'utente che come unità di ingegneria, Scalato per PID, Conteggi proporzionali con gamma da -32,768 a +32,767 e Conteggi proporzionali con gamma definita dall'utente, solo classe 3.Questo modulo ha anche la capacità di rilevare un circuito aperto con riferimento al canale di ingresso. Il tempo di azionamento del modulo è inferiore a 5 secondi. Quando si collegano i segnali al modulo, si consiglia di utilizzare il cavo Belden #8761 o qualsiasi altro equivalente.Fino a due (2) fili possono essere terminati per terminaleSi consiglia di utilizzare questi dispositivi per evitare ingombri e difficoltà di chiusura della porta del modulo.

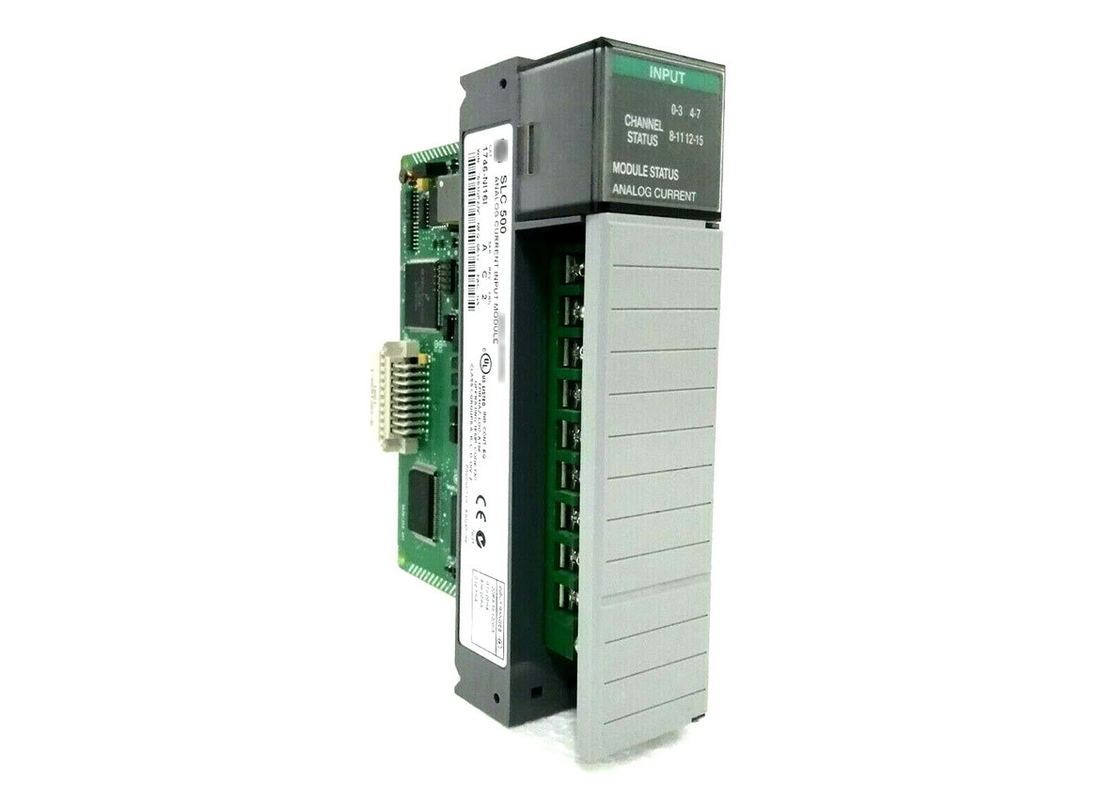

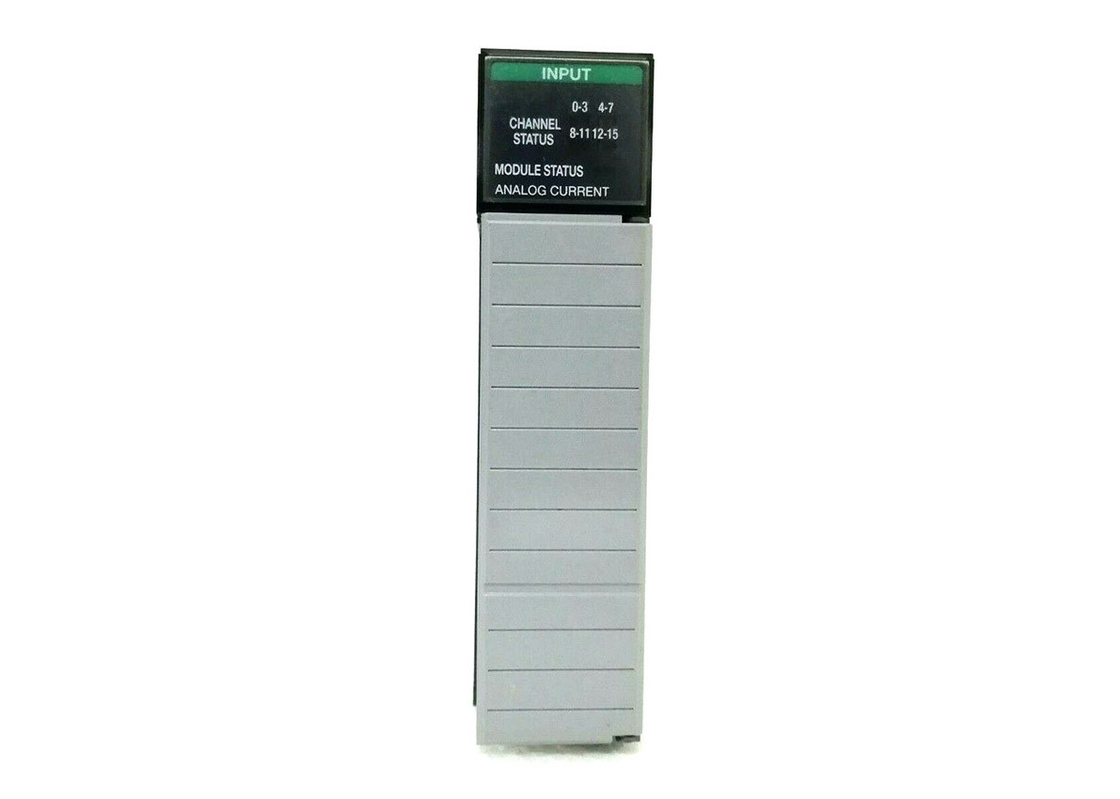

Questo modulo di input analogico ad alta risoluzione ha 5 indicatori di stato verde, uno per ogni gruppo di 4 canali,e uno per lo stato del modulo per fornire un'indicazione visiva dello stato e del funzionamento del canale del modulo.
