AB 1746-NI8, modulo dell'ingresso/uscita di analogo di SLC 500, combinazione 120 volt di ingresso/uscita di CA

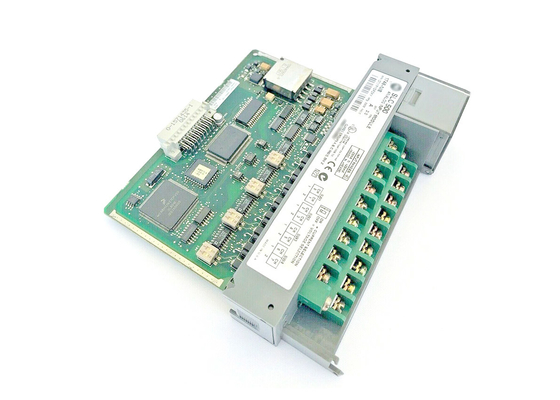

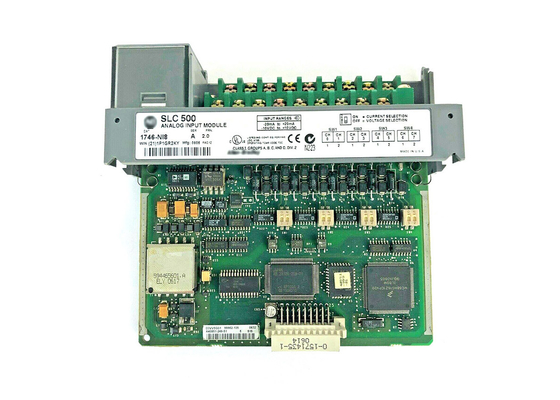

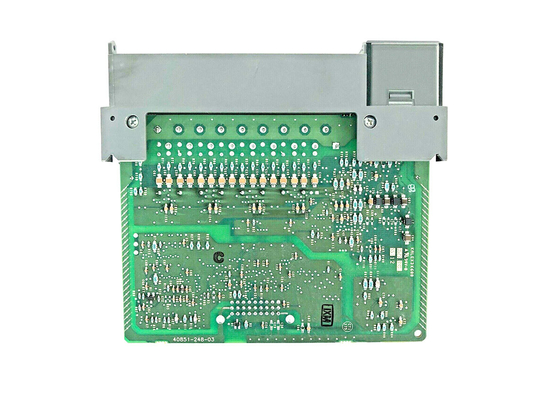

Il AB 1746-NI8 è un modulo analogico dell'ingresso/uscita della unico scanalatura per il sistema di SLC 500. È un modulo di entrata analogica ad alta definizione che è configurabile con il software di programmazione di RSLogix 500. È adatto ad applicazioni in relazione al tempo che richiedono la conversione e l'alta precisione di segnale analogico veloci. Il modulo 1746-NI8 ha un input di 8-Manica con una superficie posteriore isolata. Il suo consumo corrente della superficie posteriore indica 200mA e 100mA 5 volt di CC e 24 volt di CC rispettivamente. Ha un consumo di energia massimo della superficie posteriore di 1 watt a 5 volt di CC e a 2,4 watt a 24 volt di CC. Il 1746-NI8 può essere installato in tutta la scanalatura dell'ingresso/uscita, eccetto la scanalatura 0 del telaio dell'ingresso/uscita di SLC 500. I dati del segnale in ingresso sono convertiti in dati digitali via la conversione dell'approssimazione successiva. Il modulo 1746-NI8 usa le frequenze programmabili del filtro con un filtro digitale passa-basso per la filtrazione dell'input. Esegue il autocalibration continuo ed ha una tensione di isolamento di 750 volt di CC e di 530 volt di CA, provata a 60 secondi. Ha una tensione del comune-modo che varia da -10 a 10 volt con un massimo di 15 volt fra tutti i due terminali.

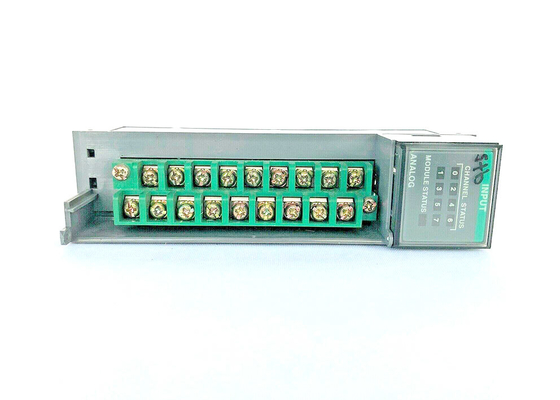

Il modulo 1746-NI8 viene con un blocchetto terminali smontabile di 18 posizioni. Per collegamenti, il Belden 8761 o un simile cavo deve essere usato con uno o due 14 cavi dell'AWG per terminale. Il cavo ha un'impedenza massima del ciclo di 40 ohm alla fonte di tensione e di 250 ohm alla fonte corrente. Per la risoluzione dei problemi ed i sistemi diagnostici, ha 9 indicatori di condizione m/c verdi del LED. I 8 canali hanno un indicatore ciascuno per visualizzare lo stato e quello dell'input ciascuno per la visualizzazione dello stato del modulo. Il 1746-NI8 ha una norma pericolosa dell'ambiente di divisione 2 con una temperatura di funzionamento centigrado di 0 - 60 gradi.

1746-NI8 le caratteristiche otto (8) modulo di entrata analogica del canale compatibile per usato con SLC regolatori fissi o modulari di 500 dell'hardware di stile. Questo modulo da AB ha individualmente la tensione selezionabile o canali di ingresso correnti. I segnali in ingresso selezionabili disponibili comprendono 10V la CC, 1-5V la CC, 0-5V la CC, la CC 0-10V per tensione mentre 0-20 il mA, 4-20 mA, +/--20 mA per la corrente.

I segnali in ingresso possono essere rappresentati come unità di ingegneria, Riportare in scala-per-PID, conteggi proporzionali (– gamma 32.768 - +32.767), conteggi proporzionali con gamma definita dall'utente (classe 3 soltanto) ed i dati 1746-NI4.

Questi otto (8) il modulo di canale è compatibile per uso con le unità di elaborazione di SLC 5/01, di SLC 5/02, di SLC 5/03, di SLC 5/04 e di SLC 5/05. SLC 5/01 può funzionare soltanto come classe 1 mentre SLC 5/02, 5/03, 5/04 è configurabile per l'operazione della classe 1 e della classe 3. I canali di ogni modulo possono essere fissati in asimmetrico o nell'ingresso differenziale.

Questo modulo ha un blocchetto terminali smontabile per il collegamento ai segnali in ingresso ed alla sostituzione facile del modulo senza il bisogno di riavvolgimento. La selezione del tipo del segnale in ingresso è fatta con l'uso dei DIP switch inclusi. La posizione del DIP switch deve essere nell'accordo alla configurazione di software. Se le regolazioni del DIP switch e la configurazione di software differisce, un errore del modulo sarà incontrato e sarà riferito nell'amplificatore diagnostico dell'unità di elaborazione.

Il software di programmazione che è usato con la famiglia di prodotto di SLC 500 è RSLogix 500. È un software di programmazione di logica della scala che inoltre è usato per configurare la maggior parte dei moduli nella famiglia di prodotto di SLC 500.
