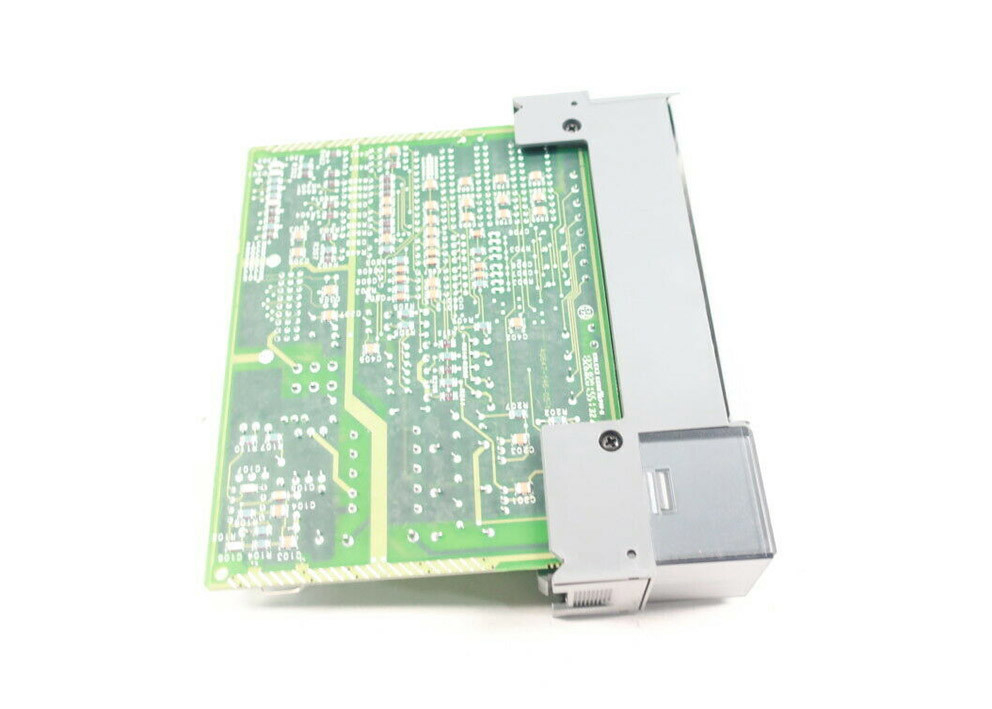

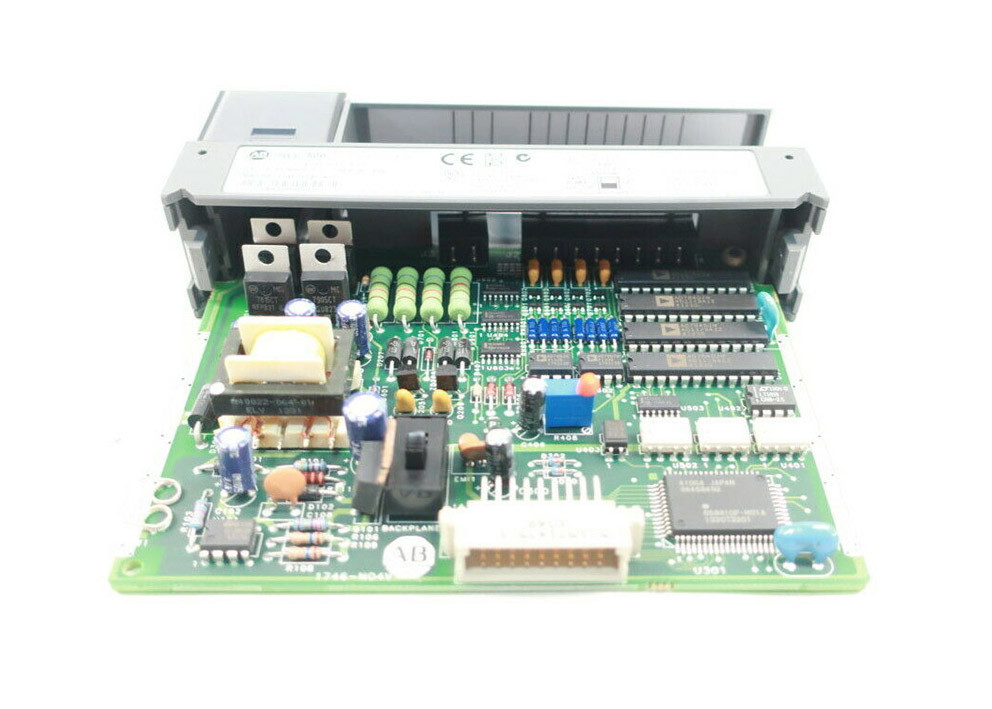

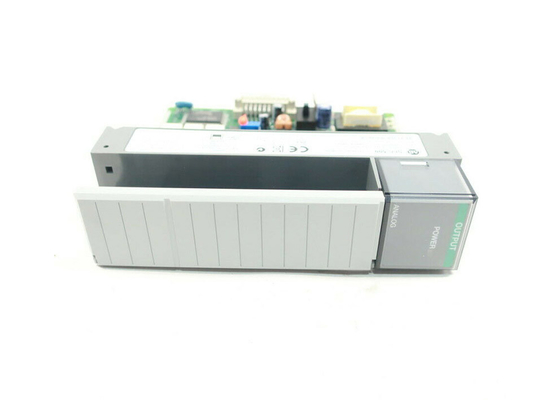

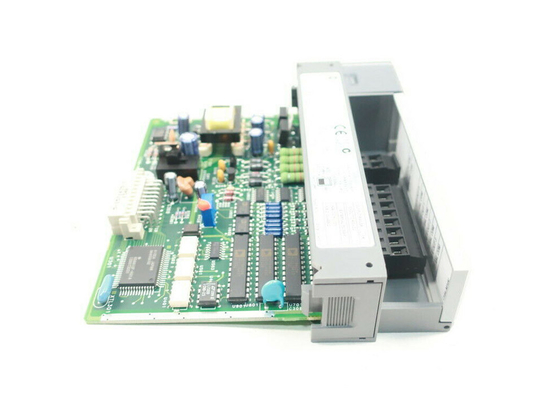

AB 1746-NO4V, SLC 500 analogico ha prodotto il modulo, 10 VCC

L'AB 1746-NO4V è un modulo di uscita a tensione analogica standard SLC 500 a quattro (4) punti non isolato.Ha un intervallo di uscita da -10 a
10 Volt -1 LSB CC con valori nominali di corrente del backplane di 55 mA a 5 Volt e 145 mA a 24 Volt.È possibile utilizzare un alimentatore esterno da 24 V CC
questo modulo attivando SW1 esterno.Se l'alimentazione del backplane è sufficiente, l'alimentazione del backplane può essere utilizzata come fonte di alimentazione di questo
modulo invece di un'alimentazione esterna.Il 1746-NO4V ha un cablaggio di campo per l'isolamento del backplane di 500 V CC e una reattanza di carico massima
di 1 µF e corrente di carico massima di 10 mA.

Questo modulo è un modulo calibrato in fabbrica e utilizza un formato di comunicazione binario in complemento a due a 16 bit.Il 1746-NO4V è racchiuso in
un contenitore di tipo aperto e si monta su uno chassis 1746.È inoltre dotato di un indicatore di stato a LED e di una morsettiera rimovibile (RTB).
La dimensione del cavo consigliata per questo modulo è la dimensione massima del cavo n. 14 AWG.Il suo tempo di aggiornamento è di 512 µs per tutti i canali che sono in parallelo e
ha un tempo di risposta al gradino di 2,5 ms al 95%.La temperatura operativa del 1746-NO4V varia da 32 a 140 gradi Fahrenheit, la sua
la temperatura non operativa varia da -40 a 185 gradi Fahrenheit e la sua umidità relativa senza condensa per il funzionamento e lo stoccaggio è 5
al 95%.Il 1746-NO4V ha una deriva di precisione complessiva massima di +/- 54 ppm/gradi Celsius fondo scala.

Il modulo AB 1746-NO4V è un modulo di uscita analogico PLC (Programmable Logic Controller) che appartiene al prodotto SLC 500
piattaforma.I canali di uscita di questo modulo producono un segnale di tensione compreso tra -10 e +10 V CC.

Quando si installa questo modulo sullo chassis, è possibile utilizzare alcune guide per determinare l'assegnazione ideale dello slot o dello chassis del modulo.
Vengono presi in considerazione due (2) fattori generali come la temperatura ambiente e il rumore elettrico.Per il rumore elettrico, si consiglia di utilizzare il modulo
essere installato lontano da CA o alti livelli di tensione CC.Inoltre, è meglio installare questo modulo lontano dall'alimentatore del sistema.Per
considerando la temperatura ambiente, lo chassis più vicino alla parte inferiore dell'armadio è lo chassis di installazione consigliato.

Questo modulo non supporta la rimozione sotto tensione.Non rimuovere mai questo modulo quando viene applicata l'alimentazione poiché potrebbero verificarsi archi elettrici

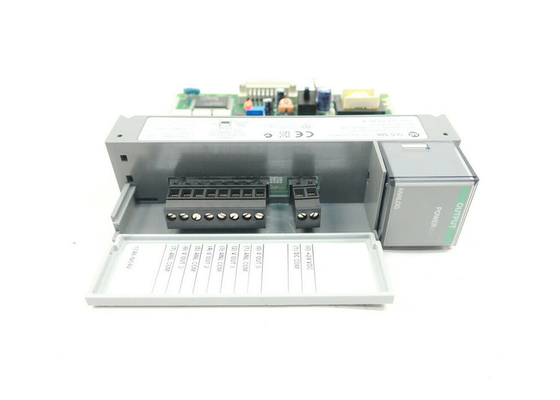

danni ai circuiti elettronici.Il modulo può anche essere installato con la morsettiera rimovibile (RTB) installata nel pannello frontale.Utilizzo
14 AWG e limitare un massimo di due (2) fili terminati nello stesso terminale.Questo per fornire spazio per la risoluzione dei problemi oltre che per essere
in grado di chiudere il coperchio del modulo.

Le uscite analogiche possono essere assegnate a un'uscita del controller PID, un risultato di un'operazione matematica o un valore inserito manualmente da una macchina umana
Interfaccia (HMI) o Controllo di Supervisione e Acquisizione Dati (SCADA).Queste sono fonti di comandi di controllo.Può anche essere usato per
ritrasmettere i segnali per il riferimento di altri dispositivi per implementare le loro applicazioni di monitoraggio, registrazione e conversione.Per stare da solo
controllori che richiedono il coordinamento del controllo come la funzione di condivisione del carico, le uscite analogiche possono essere utilizzate per inviare il segnale di riferimento di tutti
controllori e dispositivi coinvolti.
