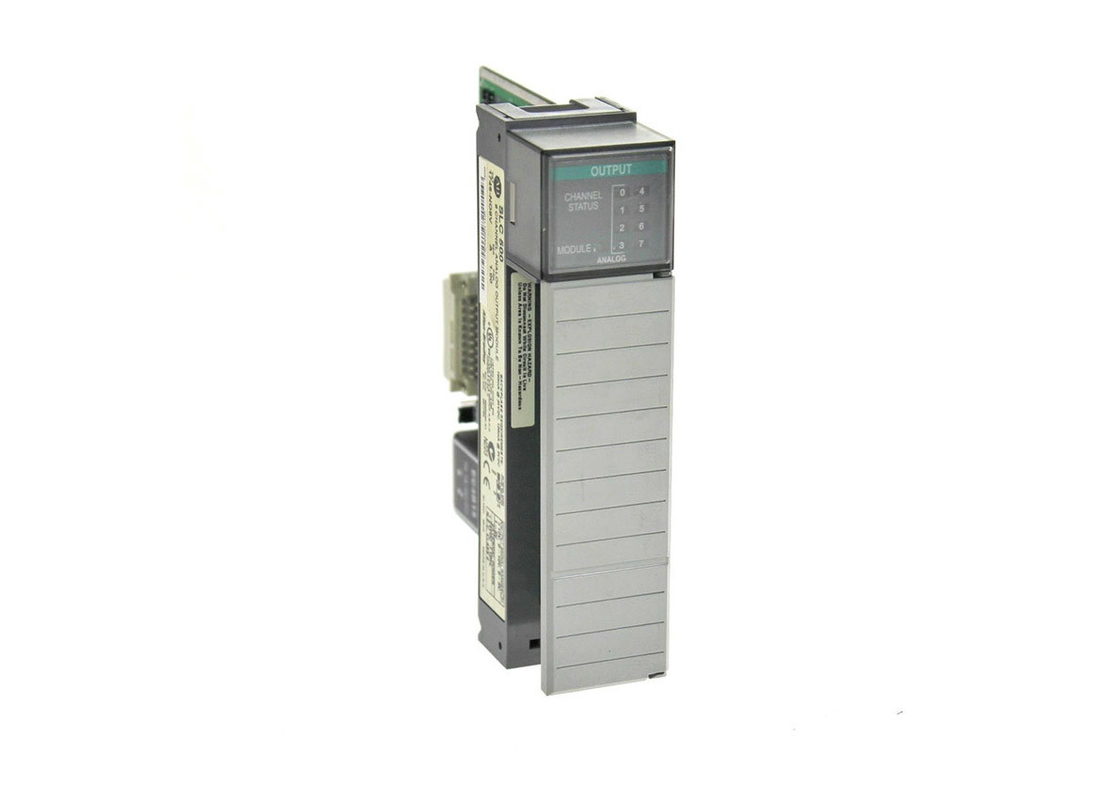

AB 1746-NO8V, modulo di uscita analogica SLC 500, monouso
Specifiche tecniche per il 1746-NO8V
| Produttore |
Rockwell Automation |
| Risoluzione |
16 bit 320 μV/conteggio |
| Tipo di modulo |
Modulo di uscita analogica |
| Serie |
SLC 500 |
| Numero di parte/catalogo. |
1746-NO8V |
| Marchio |
AB |

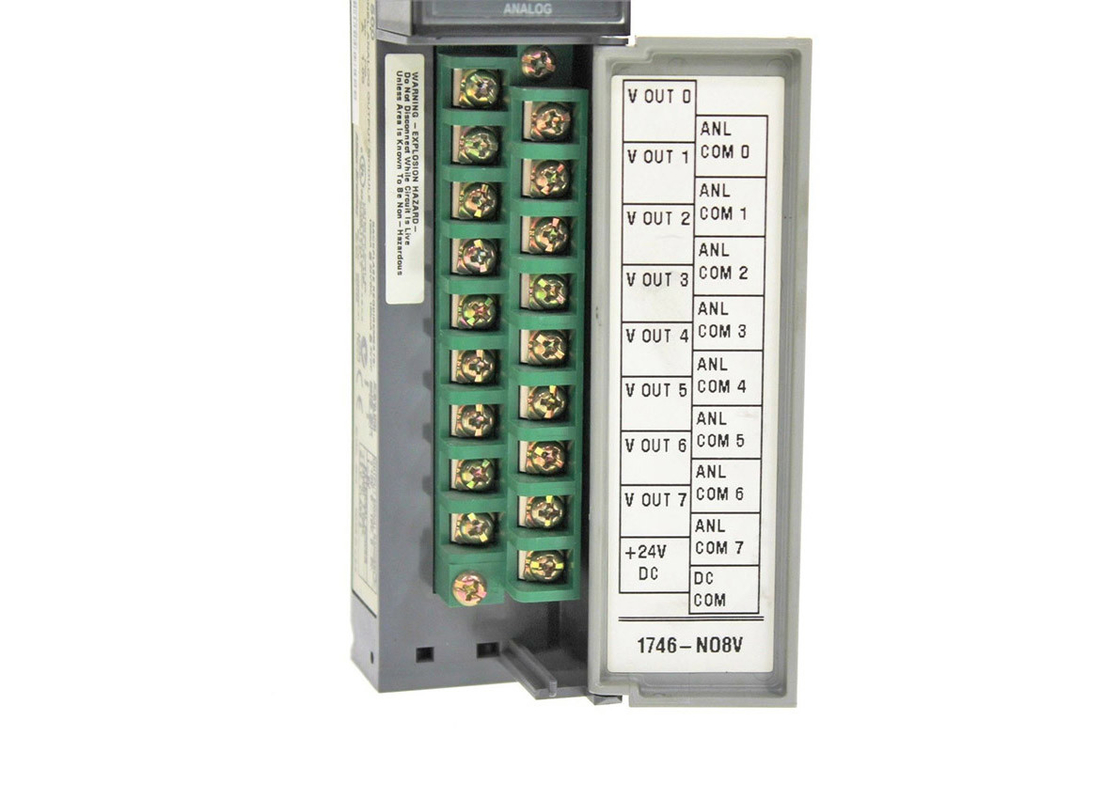

| Cablaggio di uscita |
Con una sola spina |
| Voltaggi di uscita |
-10 a +10VDC; -10.25 a +10.25VDC; 0 a 10VDC; 0 a 5VDC e 1 a 5VDC. |
| Codifica di uscita |
Da -32.768 a +32.767 |
| Chassis compatibile |
Qualsiasi slot del telaio 1746 tranne lo slot 0 |
| Consumo di corrente di fondo |
120 mA a 5V dc 160 mA a 24V dc (J4 jumper impostato su RACK) 0 mA a 24V dc (J4 jumper impostato su EXT) |
| Backplane Consumo di energia |
5.6W |
| Formati di dati SLC |
Unità di ingegneria su scala Scala per PID Conteggi proporzionali formato 1746-NO4 Scala definita dall'utente |
| Parametri opzionali dei dati di uscita |
Limiti di scala definiti dall'utente Limiti di chiusura di uscita Limiti di allarme di uscita Velocità/limite di rampa Valore di guasto predefinito Comportamento di uscita in condizioni di guasto (risettare, trattenere, predefinire) |
| Prodotti |
8 |
| Corrente di fondo (5 volt) |
120 milliamperi |
| Corrente di fondo (24 volt) |
160 milliamperi |
| Orario di aggiornamento |
540 microsecondi/8 canale |
| Risposta di passaggio |
1 millisecondo |
| Risposta di passaggio |
60 millisecondi dentro, 2,5 millisecondi fuori. |
| UPC |
10781180054560 |
| UPC |
10781180054577 |
Circa 1746-NO8V
Il modulo AB 1746-NO8V è un modulo di uscita analogo compatibile per l'uso con i controller SLC 500.Questo modulo è idealmente utilizzato per controllare dispositivi di modulazione come valvole, ammortizzatori, unità a frequenza variabile (VFD), lampadari e altri dispositivi che funzionano con segnali analogici.

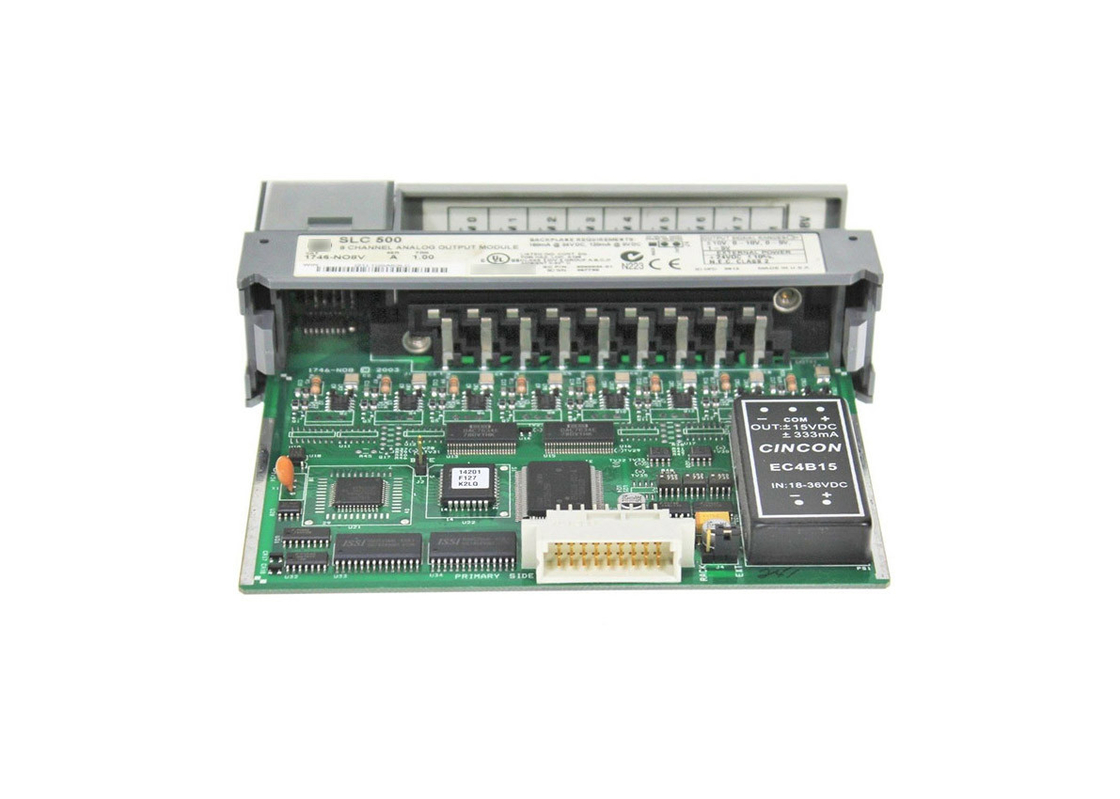

Il 1746-NO8V ha otto (8) canali di uscita con risoluzione di 16 bit o 320 μV/conteggio.767 e viene fornito con una rete scala R-2R integrata come metodo di conversione digitale in analogo (DAC)Ha una risposta a passaggio di uscita di 1 ms o da 0 a 95% della scala completa con un tempo di aggiornamento del canale individuale di 5 ms per aggiornare tutti gli 8 canali per la classe 1 e 10 ms per aggiornare tutti gli 8 canali per la classe 2.
Il 1746-NO8V ha una precisione complessiva dello 0,1% della scala completa a 25°C e dello 0,2% della scala completa a 60°C con una deriva di precisione complessiva massima di ±33 ppm/°C della scala completa.aventi una portata di carico pari o superiore a 1K ohm e una corrente di carico di 10 mA (massimo).
Le tensioni nominali specifiche di uscita del 1746-NO8V sono da -10 a +10VDC; da -10.25 a +10.25VDC; da 0 a 10VDC; da 0 a 5VDC e da 1 a 5VDC.per ogni canale sono configurate unità di ingegneria Scaled, Scalata per PID, conteggi proporzionali, formato 1746-NO4 e scala definita dall'utente, mentre i parametri opzionali dei dati di uscita sono i limiti di scala definiti dall'utente, il limite di fissaggio dell'uscita, i limiti di allarme dell'uscita,Velocità/limite della rampa, valore di guasto predefinito, comportamento di uscita in condizioni di guasto (reset, hold, preset), allarmi di blocco e allarmi di blocco di reset.
Il 1746-NO8V ha una potenza di uscita complessiva di 5,6W e una fonte di alimentazione CC opzionale per l'utente con una potenza nominale di 24V DC. Ha un intervallo di tensione di uscita entro ± 10.25V di corrente continua e utilizza un convertitore digitale-analogico R-2R Ladder con una risoluzione di canale di 16 bit (320μV/conto)Il 1746-NO8V ha un tempo di risposta a passaggio di uscita di 1 ms e utilizza circa 5 ms per aggiornare i segnali su tutti gli 8 canali.L'intervallo di carico delle uscite 1746-NO8V può superare 1 KΩ e la corrente di carico massima delle uscite è di 10 mA. Il 1746-NO8V ha un'impedenza di uscita inferiore a 1 ‰ e una capacità di over-range del 2,5% (± 10,25V). Offre una precisione complessiva di uscita dello 0,2% con una precisione di deriva di ± 33 ppm/°C e un errore di guadagno di 0.15% con errore di deriva OFFSET di ±00,53 LSB/°C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusHa una gamma di temperatura operativa da 0 a 60 °C a un'umidità relativa non condensante del 5-95% ed è certificato CUL e CE per l'uso in luoghi pericolosi di classe I, divisione 2.Il 1746-NO8V ha un valore di scossa operativa di 30G e una vibrazione di 5G a 10-500Hz.
