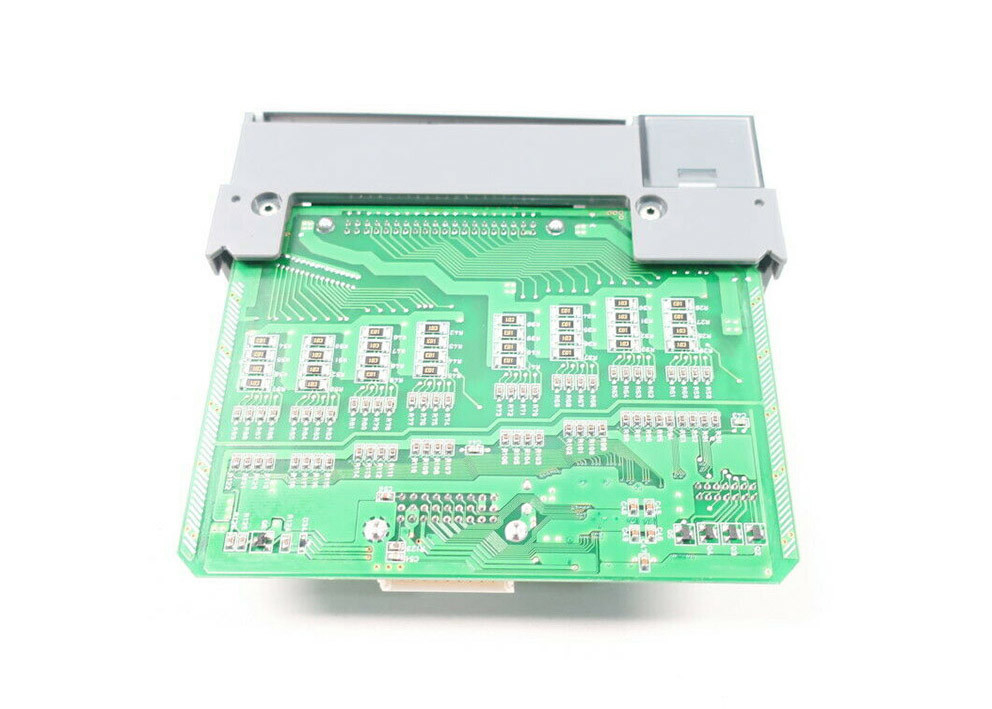

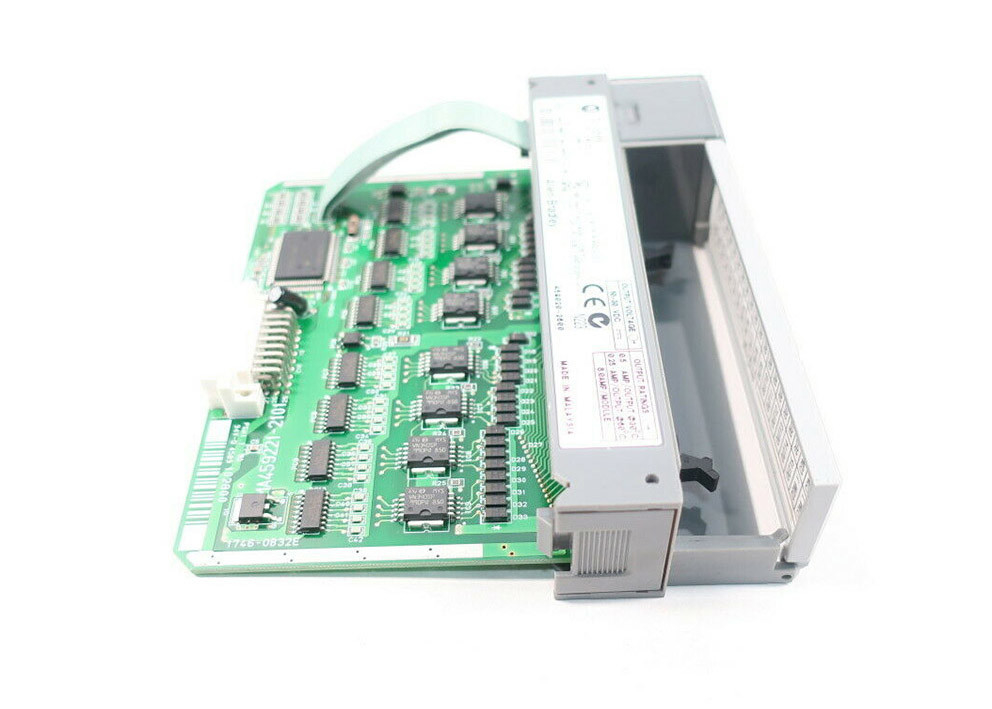

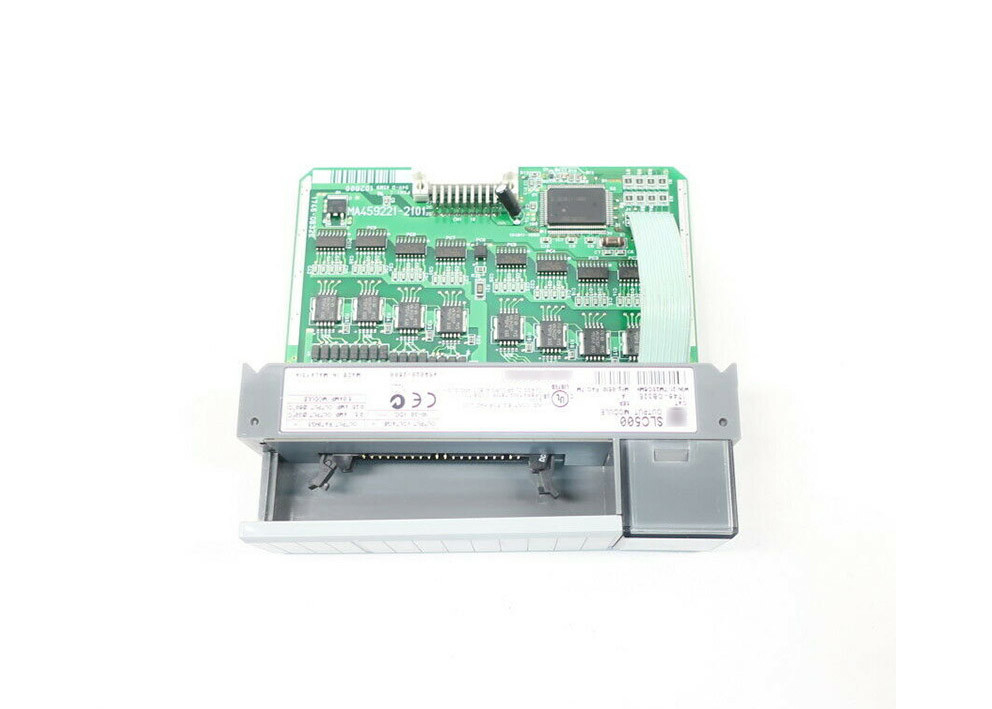

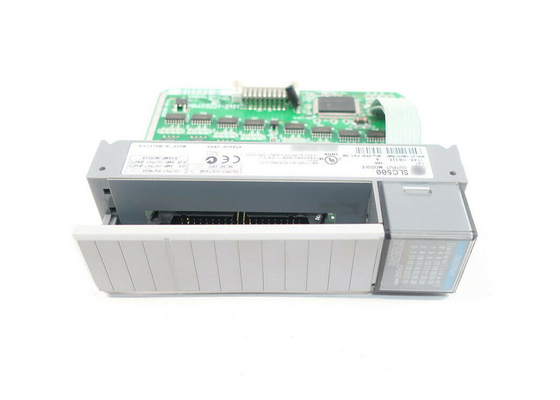

AB 1746-OB32, modulo di uscita di CC di SLC 500 Digital, 24VDC
Dettagli:
| Luogo di origine: | U.S.A. |
| Marca: | AB |
| Numero di modello: | 1746-OB32 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Ab | Modello: | 1746-OB32 |
|---|---|---|---|
| Serie: | SLC 500 | Risposta del passo: | 60 millisecondi dentro, 2,5 millisecondi fuori |
| Uscita nominale: | 24vdc | Tipo di modulo: | Modulo di uscita di CC di Digital |
| Prodotti: | 32 | Gamma di tensione: | 5-50 volt di CC |
| Evidenziare: | 240VAC ha isolato il modulo di uscita del relè,Modulo semi conduttore del microcomputer di PLCs,Modulo di uscita positivo di logica di ESCPP |
||
Descrizione di prodotto
AB 1746-OB32, Modulo di uscita CC digitale SLC 500, 24VDC
Specifiche tecniche per 1746-OB32
| Produttore | Rockwell Automation |
| Marchio | AB |
| Codice articolo/Catalogo n. | 1746-OB32 |
| Serie | SLC 500 |
| Tipo di modulo | Modulo di uscita CC digitale |
| Uscite | 32 |
| Gamma di tensione | 5-50 Volt CC |
| Corrente/Uscita | 0,5-0,25 ampere |
| N. di uscite | Trentadue (32) |
| Corrente/Modulo | 8 ampere |
| Punto per comune | Sedici (16) |
| Corrente del backplane (5 Volt) | 190 milliampere |
| Uscita nominale | 24VDC |
| Applicazioni | Alta corrente |
| Applicazioni | Alta corrente |
| Risposta allo step | 60 millisecondi in, 2,5 millisecondi fuori |
| Corrente del backplane | (5 Volt)190 mA |
| UPC | 10662468092903 |
| Ritardo del segnale, ON | 0,1 ms |
| UNSPSC | 32151705 |
| Ritardo del segnale, OFF | 1,0 ms |
| Protezione elettronica | No |
Informazioni su 1746-OB32
Il 1746-OB32 è un modulo di uscita digitale a 32 canali di AB. È un modulo di uscita CC a bassa corrente e ad alta densità, compatibile per essere
montato in qualsiasi slot disponibile del telaio 1746, tranne lo slot 0. La tensione di uscita fornita è 24 V CC. Il 1746-OB32 ha 32 uscite con 16 punti per comune e ha una tensione operativa di sourcing compresa tra 5 e 50 V CC. Il modulo 1746-OB32 assorbe 0,19 A di corrente del backplane a 5 V CC
e fornisce un isolamento del circuito di uscita testato a 1500 V CA per 1 minuto. Ha un tempo di ritardo massimo del segnale di 0,1 ms in ON e
1 ms in modalità OFF e la corrente di dispersione massima del circuito nello stato OFF è 1 mA.
Il 1746-OB32 ha 0,25 A a 0-60 gradi Celsius di corrente nominale su ogni punto di uscita e il carico di corrente minimo di 1 mA per ogni uscita
canale. Il modulo ha una corrente nominale media di 8 A e una corrente di 2 A per comune. La perdita di tensione massima nel circuito nello stato ON
è 1,2 V a 0,5 A e ha un picco di 1,0 A per 1 ms ripetibile ogni 2 secondi su ogni punto di uscita, una dissipazione di potenza di 0,172 W per punto,
e una dissipazione di calore totale del modulo di 6,45 W.
Il 1746-OB32’s la temperatura di esercizio è compresa tra 0 e 60 gradi Celsius (32 e 140 gradi Fahrenheit) con umidità dal 5 al 95% senza condensa
e può resistere a urti e vibrazioni operative rispettivamente di 30 G e 2,5 G a 10-200 Hz. Ha una certificazione C-UL e UL Listed
Apparecchiature di controllo industriale per la Classe I, Divisione 2, Gruppi A, B, C, D, luoghi pericolosi e ha una classificazione secondo lo standard NEMA ICS
Immunità al rumore 2-230.
Il 1746-OB32 è un modulo di ingresso discreto a trentadue (32) canali prodotto da AB per la piattaforma del controller SLC 500.
Questo modulo è destinato principalmente all'alimentazione o all'azionamento di dispositivi discreti come spie luminose, cicalini, trombe, sirene e dispositivi di azionamento
come solenoidi, motori e altri dispositivi. La tensione di uscita di questo modulo è 24 V CC che può essere collegata direttamente ai dispositivi menzionati
a condizione che rientrino nell'intervallo di tensione operativa di 5-30 V CC. Se i dispositivi di uscita non sono compatibili con l'uscita CC, in particolare
se funziona con una tensione CA, questo modulo può ancora essere utilizzato implementando una funzione di interposizione. Con l'interposizione, un relè con una bobina da 24 V CC
è il carico collegato a questo modulo. I contatti normalmente aperti (N.O) o normalmente chiusi (N.C.) sono collegati alla tensione CA.
Nei vecchi sistemi cablati in cui sono presenti rumori elettrici, l'interposizione può essere utilizzata anche come isolamento del modulo esterno. Questo protegge il modulo
da danni esterni o comportamenti indesiderati dovuti a una scarsa messa a terra e al cablaggio di vecchi sistemi a causa di riparazioni e modifiche non documentate.
Questo modulo viene fornito con un morsettiera rimovibile (RTB), un'etichetta Octal Door, una luce LED a 32 LED dedicata per ogni canale e una barra del modulo con codice colore in cui è visualizzato il numero di parte. Sistemi di cablaggio AB made 1746-N3 o 1492. Questi connettori o sistemi di cablaggio
sono compatibili con questo modulo per garantire una corretta terminazione e una dimensione del filo adeguata in uso. Ciò impedisce anche un cablaggio improprio in quanto è
pre-assemblato e assicura che lo sportello del modulo sia in grado di coprire i cablaggi dei terminali. È possibile utilizzare anche altri fili, tuttavia, le grandi
dimensioni dei fili occuperanno eccessivamente il pannello frontale, il che renderà difficile eseguire la risoluzione dei problemi e persino chiudere lo sportello del modulo.
montato in qualsiasi slot disponibile del telaio 1746, tranne lo slot 0. La tensione di uscita fornita è 24 V CC. Il 1746-OB32 ha 32 uscite con 16 punti per comune e ha una tensione operativa di sourcing compresa tra 5 e 50 V CC. Il modulo 1746-OB32 assorbe 0,19 A di corrente del backplane a 5 V CC
e fornisce un isolamento del circuito di uscita testato a 1500 V CA per 1 minuto. Ha un tempo di ritardo massimo del segnale di 0,1 ms in ON e
1 ms in modalità OFF e la corrente di dispersione massima del circuito nello stato OFF è 1 mA.
Il 1746-OB32 ha 0,25 A a 0-60 gradi Celsius di corrente nominale su ogni punto di uscita e il carico di corrente minimo di 1 mA per ogni uscita
canale. Il modulo ha una corrente nominale media di 8 A e una corrente di 2 A per comune. La perdita di tensione massima nel circuito nello stato ON
è 1,2 V a 0,5 A e ha un picco di 1,0 A per 1 ms ripetibile ogni 2 secondi su ogni punto di uscita, una dissipazione di potenza di 0,172 W per punto,
e una dissipazione di calore totale del modulo di 6,45 W.
Il 1746-OB32’s la temperatura di esercizio è compresa tra 0 e 60 gradi Celsius (32 e 140 gradi Fahrenheit) con umidità dal 5 al 95% senza condensa
e può resistere a urti e vibrazioni operative rispettivamente di 30 G e 2,5 G a 10-200 Hz. Ha una certificazione C-UL e UL Listed
Apparecchiature di controllo industriale per la Classe I, Divisione 2, Gruppi A, B, C, D, luoghi pericolosi e ha una classificazione secondo lo standard NEMA ICS
Immunità al rumore 2-230.
Il 1746-OB32 è un modulo di ingresso discreto a trentadue (32) canali prodotto da AB per la piattaforma del controller SLC 500.
Questo modulo è destinato principalmente all'alimentazione o all'azionamento di dispositivi discreti come spie luminose, cicalini, trombe, sirene e dispositivi di azionamento
come solenoidi, motori e altri dispositivi. La tensione di uscita di questo modulo è 24 V CC che può essere collegata direttamente ai dispositivi menzionati
a condizione che rientrino nell'intervallo di tensione operativa di 5-30 V CC. Se i dispositivi di uscita non sono compatibili con l'uscita CC, in particolare
se funziona con una tensione CA, questo modulo può ancora essere utilizzato implementando una funzione di interposizione. Con l'interposizione, un relè con una bobina da 24 V CC
è il carico collegato a questo modulo. I contatti normalmente aperti (N.O) o normalmente chiusi (N.C.) sono collegati alla tensione CA.
Nei vecchi sistemi cablati in cui sono presenti rumori elettrici, l'interposizione può essere utilizzata anche come isolamento del modulo esterno. Questo protegge il modulo
da danni esterni o comportamenti indesiderati dovuti a una scarsa messa a terra e al cablaggio di vecchi sistemi a causa di riparazioni e modifiche non documentate.
Questo modulo viene fornito con un morsettiera rimovibile (RTB), un'etichetta Octal Door, una luce LED a 32 LED dedicata per ogni canale e una barra del modulo con codice colore in cui è visualizzato il numero di parte. Sistemi di cablaggio AB made 1746-N3 o 1492. Questi connettori o sistemi di cablaggio
sono compatibili con questo modulo per garantire una corretta terminazione e una dimensione del filo adeguata in uso. Ciò impedisce anche un cablaggio improprio in quanto è
pre-assemblato e assicura che lo sportello del modulo sia in grado di coprire i cablaggi dei terminali. È possibile utilizzare anche altri fili, tuttavia, le grandi
dimensioni dei fili occuperanno eccessivamente il pannello frontale, il che renderà difficile eseguire la risoluzione dei problemi e persino chiudere lo sportello del modulo.
