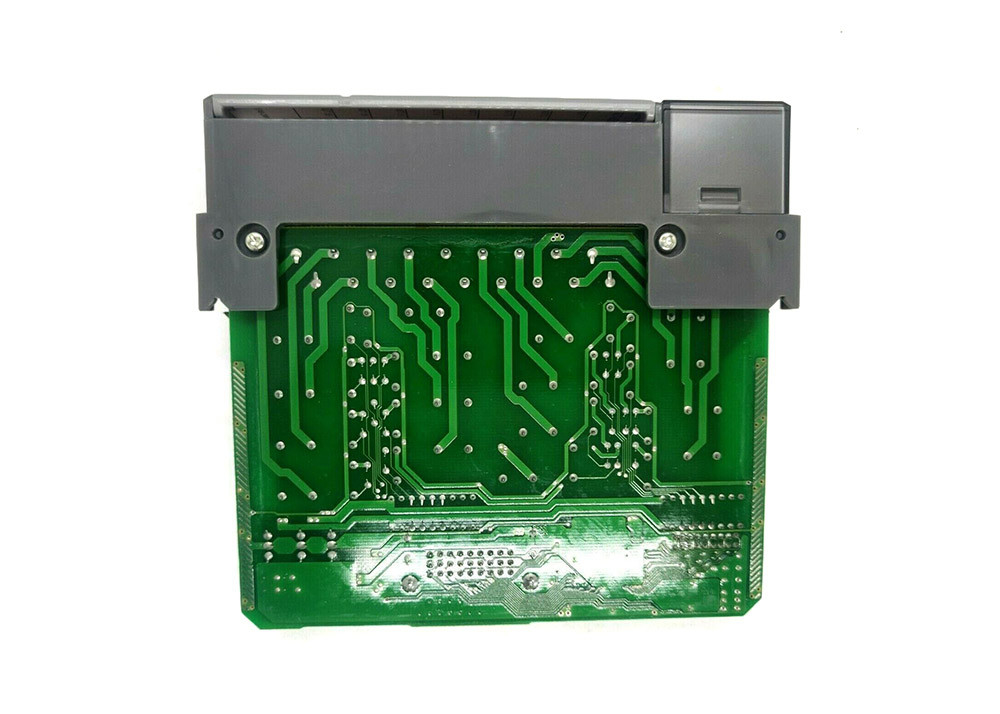

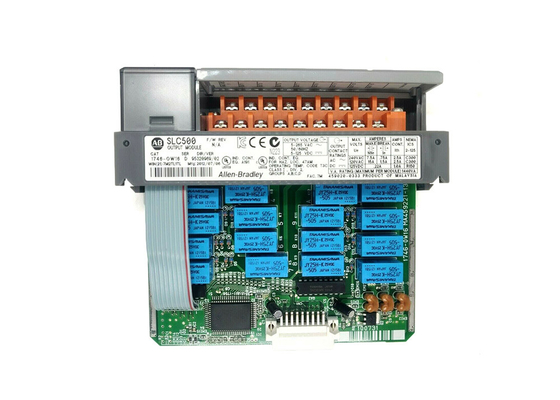

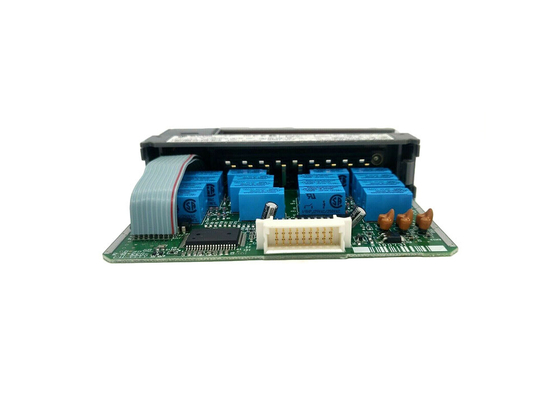

AB 1746-OW16, modulo di uscita del contatto di SLC 500 Digital
Caratteristiche tecniche per 1746-OW16
Produttore |
Rockwell Automation |
Marca |
AB |
Numero del pezzo/catalogo no. |
1746-OW16 |
Serie |
SLC 500 |
Tipo del modulo |
Modulo di uscita del contatto di Digital |
Uscite |
16 |
Tensione di funzionamento |
5-265 CA di volt o 5-125 volt di CC |
No. dei gruppi |
2 |
Punti per gruppo |
8 |
Tipi dell'uscita |
N.O. Contatto di relè |
Applicazioni |
Il contatto di relè produce (8 per terreno comunale) |
Corrente/uscita (120 VCA) |
1,5 amp |
Risposta di punto |
60 millisecondi dentro, 2,5 millisecondi fuori |
Corrente/uscita (24VDC) |
1,2 amp |
UPC |
10662468067079 |
Corrente della superficie posteriore |
170-180 milliampère |
UNSPSC |
32151705 |
Ritardo del segnale, carico resistivo massimo |
= su spettrografia di massa 10,0 fuori = da spettrografia di massa 10,0 |
Software di programmazione |
RSLogix 500 |
Circa 1746-OW16
Il AB 1746-OW16 è un modulo di uscita discreto di AB utilizzato con la famiglia di prodotto di SLC 500. Questo modulo è un modulo di uscita del relè o a volte riferito come modulo di uscita del contatto a secco.
Questo modulo è ideale per uso nelle applicazioni dove un misto delle categorie di tensione è attuale. Categorie di tensione quale tensione di CC con una gamma di 5 -125 VCC e 5 - 265 VA. Ha due (2) gruppi dell'input con uno (1) terminale comune per gruppo. Questi raggruppamenti permettono che un gruppo funzioni con una tensione di CC mentre l'altro gruppo con una tensione CA. Può anche essere usata con gli entrambi tensione di CC o entrambi gli input di tensione CA. L'uso di questo modulo elimina il bisogno di implementare i circuiti d'interposizione.
Una volta funzionata con 120VAC, la valutazione di ampère della rottura è 15 A mentre la valutazione della rottura è 1,5 A. Per 240VAC, faccia la valutazione di ampère è 7,5 A e la valutazione di ampère della rottura è 0,75 A. che la corrente continua per l'operazione di CA è 2,5 A. Una volta funzionato con 125 VCC, faccia la valutazione del contatto è 0,22 A e la valutazione del contatto di rottura è 1,2 A. A 125 VCC, la corrente continua è 1,0 A e 2,0 A all'operazione 24VDC. I dispositivi di soppressione dell'impulso è raccomandato a Ne hanno installato esternamente per ogni canale. L'uso di questi dispositivi previene danni così to il modulo, estende la durata della vita del modulo.
La famiglia di prodotto di SLC usa il software di programmazione di RSLogix 500. Con questo software di programmazione, i moduli, quale 1746-OW16 possono configurato, parametrizzato e programmato per l'operazione che soddisfa la richiesta di controllo.
Il AB 1746-OW16 è in modulo di uscita discreto dello SLC 500 di AB. È utilizzato in questo modulo ha sedici (16) uscite del contatto di relè con due (2) gruppi che hanno otto (8) punto per terreno comunale.
L'installazione di questo modulo richiede l'non esposizione ai prodotti chimici mentre i prodotti chimici possono degradare le proprietà isolanti dei materiali di sigillatura. Ispezioni periodicamente il modulo per danno chimico.
Il 1746-OW16 ha due tensioni di funzionamento: CC 5 - CC 125V e 5 - 265V. Ha ritardo del segnale di 10 spettrografie di massa sia negli stati avanti/stop al carico resistivo massimo. Il 1746-OW16 ha un consumo corrente dell'più alta superficie posteriore confrontato ad altri moduli di uscita del relè. Ha consumo corrente della superficie posteriore 0.17A al consumo corrente della superficie posteriore CC 5V e 0.18A a CC 24V. Ha una corrente minima del carico 10 mA a CC 5V. Il 1746-OW16 ha dissipazione termica massima di 5,7 W. Inoltre ha corrente continua massima per modulo di 16 A. Prego nota la corrente continua per modulo per assicurarsi che la corrente continua per modulo sia limitata in modo che il potere del modulo non superi 1440VA.
Il 1746-OW16 è di facile impiego. Può essere configurato facendo uso del software di programmazione compatibile di Windows o del terminale tenuto in mano (HHT). Di conseguenza, potete installare il modulo usando il vostro computer. Inoltre ha un blocchetto terminali smontabile che permette che fissiate facilmente su tutti i cavi o saltatori al modulo. Assicuri prego i collegamenti esterni al modulo usando i fermi scorrevoli, le viti, i connettori infilati, o gli altri mezzi per i collegamenti forniti di questo prodotto.
Descrizione tecnica di 1746-OW16
Il AB 1746-OW16 è un modulo di uscita del contatto di SLC 500 Digital. Questo modulo di uscita del contatto di Digital ha una tensione di funzionamento di CA di volt 5-265 o 5-125 volt di CC e 16 uscite del contatto di relè di N.O. È inteso per le applicazioni delle uscite del contatto di relè (8 per comune).
