AB 1747-L511, Hardware Modulare SLC 500, da 0 a 60 gradi Celsius
Specifiche tecniche per 1747-L511
| Produttore |
Rockwell Automation |
| Marchio |
AB |
| Codice articolo/Catalogo n. |
1747-L511 |
| Serie |
SLC 500 |
| I/O |
960 massimo |
| Tipo di modulo |
Processore SLC 5/01 |
| I/O analogici |
480 |
| Memoria: |
Fino a 1 KB, RAM con batteria di backup |
| Memoria utente |
1.000 istruzioni |
| Tempo di scansione del programma |
1,6 ms/K |
| Capacità I/O |
3940 |
| Telaio I/O |
3 |
| Tempo di scansione I/O |
2,6 millisecondi |
| Slot modulo telaio |
30 |
| Comunicazione |
DH485 |
| Memoria di backup |
EEPROM |
| Corrente del backplane (5 Volt DC) |
350 milliampere |
| Temperatura ambiente |
da 0 a 60 gradi Celsius |
| Corrente del backplane (24 Volt DC) |
105 milliampere |
| Memoria con batteria di backup: |
Sì; 1747-BA |
| Temperatura di esercizio |
0-60 Celsius |
| Software di programmazione: |
Software RSLogix500 |
| UPC |
10662073748264 |
Informazioni su 1747-L511

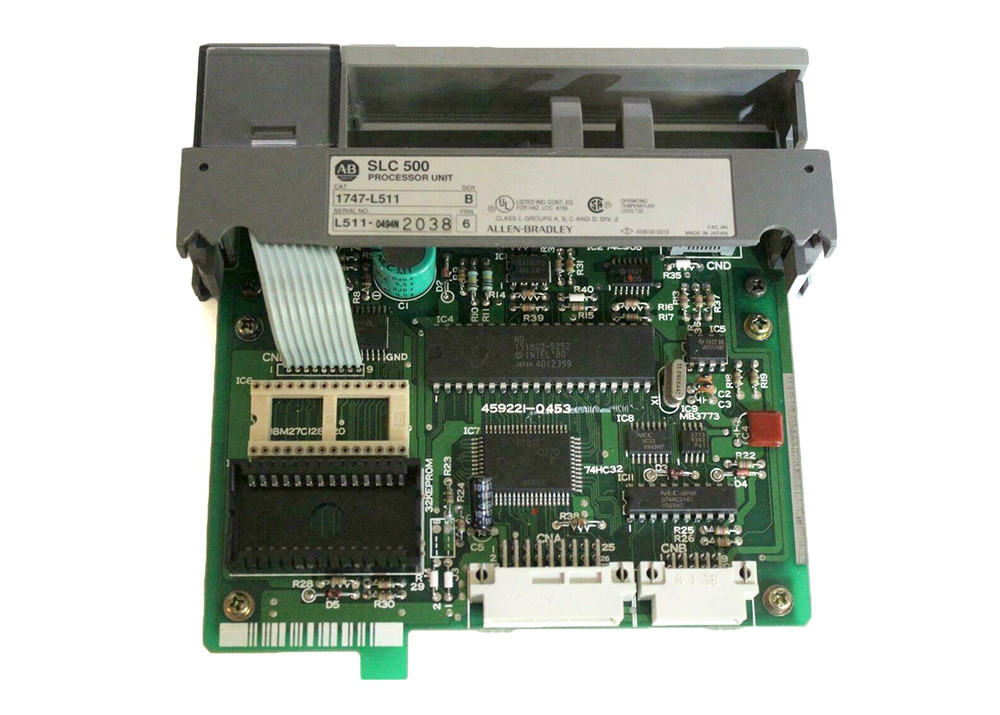

L'Allen Bradley 1747-L511 è un processore SLC 5/01 e fa parte del sistema SLC 500. È un processore piccolo e facile da usare con una vasta gamma di applicazioni, tra cui il controllo di piccoli processi, la movimentazione dei materiali, il controllo HVAC, ecc. Contiene un set di istruzioni avanzate basato sul processore PLC-5 e può essere autonomo o distribuito per applicazioni SCADA.
Il processore 1747-L511 ha una memoria utente totale di 1 K. Ha fino a 960 I/O digitali locali; il suo tempo di scansione del programma per parola chiave è di 8 millisecondi e ha un tempo di scansione I/O di 2,6 millisecondi. Con una corrente del backplane di 350 mA a 5 Volt DC e 105 mA a 24 Volt DC, ha un massimo di 3 telai I/O locali con un massimo di 30 slot I/O modulo nel telaio I/O locale. Per la comunicazione, utilizza DH-485 che può solo inviare o ricevere messaggi ma non può iniziarli. Per la programmazione, supporta il software RSLogix 500.
Questo modulo non è compatibile con i moduli 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN o 1747-SCNR15. È destinato all'uso in ambienti industriali puliti e asciutti, con una temperatura di esercizio da 0 a 60 gradi Celsius e un'oscillazione di esercizio di 30 g. Ha una batteria di backup per il modulo 1747-L514 e un backup a condensatore per il modulo 1747-L511 e include indicatori di stato LED rossi PC RUN, CPU FAULT, FORCED I/O e BATTERY LOW per la risoluzione dei problemi e la diagnostica.
Il 1747-L511 è il processore entry-level dell'hardware modulare di SLC 500. Questo processore ha le caratteristiche più basilari con una memoria di 1 KB che lo rende in grado di gestire fino a 3940 segnali I/O. Tuttavia, questo modulo non supporta l'implementazione della topologia I/O remota. Può essere espanso solo con un massimo di tre (3) telai SLC di qualsiasi tipo o un massimo di 30 slot I/O. Questo processore è elencato UL secondo gli standard di sicurezza statunitensi e canadesi, conforme a CE e contrassegnato C-Tick.
Questo processore ha l'opzione di backup della memoria di memoria a sola lettura programmabile cancellabile elettricamente (EEPROM), che è fondamentalmente una memoria non volatile. Questa memoria non volatile può essere utilizzata per memorizzare in modo permanente un programma del controller logico programmabile (PLC) per evitare la cancellazione accidentale che è comunemente causata da sbalzi di tensione e scaricamento della batteria. Può anche essere configurato per caricare automaticamente il programma utente ogni volta che viene avviato un ciclo di alimentazione.
La memoria integrata di questo processore è la memoria ad accesso casuale (RAM) che viene mantenuta da una batteria al litio che può durare fino a due (2) anni. La carica della batteria è indicata dalla spia LED Battery Low che si attiva quando la tensione della batteria è bassa. Questa batteria è sostituibile con 1747-BA, tuttavia, non sostituire la batteria con l'alimentazione rimossa. Il processore deve essere alimentato attivamente durante la sostituzione, altrimenti i programmi utente vengono eliminati.
Questo processore ha altri indicatori di stato LED installati oltre all'indicatore della batteria. Questi indicatori includono Run, CPU Fault e Forced I/O.
