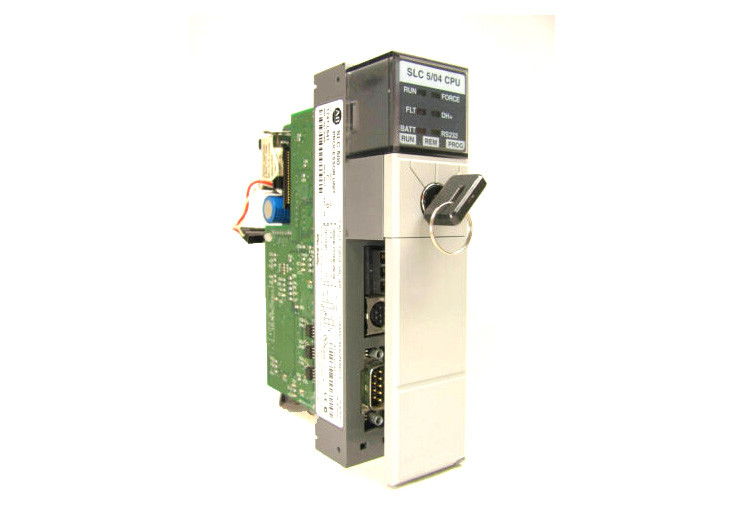

AB 1747-L541, hardware modulare di SLC 500, regolatore Module

L'AB 1747-L541 è un processore SLC 5/04 che fa parte della serie SLC 500, che comprende anche i controllori 1747-L541, L542 e L543.È un processore ad alte prestazioni migliorato con una comunicazione più veloce e tempi di esecuzione del programma più brevi.L'SLC 5/04 viene fornito con 16K, 32K o 64K parole di memoria e può controllare un massimo di 4096 punti di ingresso e uscita.

Per la comunicazione, il 1747-L541 dispone di un canale DH+ integrato che supporta funzionalità di messaggistica estese e comunicazioni ad alta velocità.Dispone inoltre di un canale RS-232 per supportare le comunicazioni radio modem DF1, DH-485, ASCII e Modbus RTU.Per la programmazione, include istruzioni matematiche avanzate e varie istruzioni aggiuntive.Supporta inoltre l'I/O remoto, il pass-through DeviceNet e l'indirizzamento indiretto.

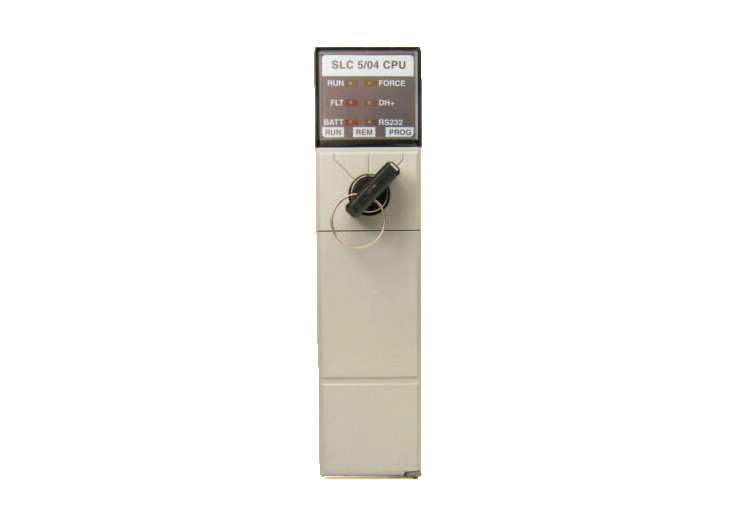

Il 1747-L541 ha un tempo di scansione programma tipico per parola chiave di 0,9 millisecondi e un tempo di scansione I/O tipico di 0,225 millisecondi.Richiede un carico di corrente del backplane di 1 Amp a 5 Volt CC e di 200 mA a 24 Volt CC.Dispone di un'interruzione temporizzata selezionabile (STI) da 1 millisecondo e di un'interruzione dell'ingresso discreto (DII) da 0,5 millisecondi.Per l'archiviazione di programmi e tabelle di dati, utilizza un dispositivo di memoria basato su flash 1747-M13 con una memoria da 64 KB.L'SLC 5/04 include un interruttore a chiave a 3 posizioni sul pannello frontale per selezionare le modalità Run, Remote o Program.L'SLC 504 1747-L541 dispone di indicatori di stato LED RUN, FLT, BATT, FORCE, DH+ e RS-232 per la risoluzione dei problemi e la diagnostica.La serie di processori SLC 500 ha un design semplice ed economico con una storia di buone installazioni in applicazioni come il controllo HVAC, SCADA e la movimentazione dei materiali.

L'AB 1747-L541 è un controllore SLC 5/04 dotato di una memoria utente integrata da 16 KB, progettata per gestire fino a 4096 ingressi e uscite.Questo controllore appartiene al controllore logico programmabile SLC 500 in stile modulare (PLC).

Il 1747-L541 è ideale per l'uso in applicazioni medie poiché questo controllore è in grado di implementare applicazioni IO distribuite con l'uso di una scheda di comunicazione sul rack CPU e di uno scanner di comunicazione sui rack IO.Le porte di comunicazione integrate come RS232 e Data Highway Plus (DH+) sono ideali per l'uso con l'interfaccia uomo-macchina (HMI) sia AB che prodotti di terze parti, controllo di supervisione e acquisizione dati (SCADA) come AB FactoryTalk View o sistemi SCADA di terze parti.La porta di comunicazione RS232 è configurabile per la topologia peer-to-peer DF1 e DH485, mentre le comunicazioni DH+ supportano la distanza estesa e la topologia multi-drop.

In alternativa, la porta di comunicazione RS232 può essere utilizzata anche con un 1761-NET-AIC per consentire alla porta seriale di connettersi a una rete multi-drop.Le impostazioni predefinite della porta di comunicazione sono no handshaking, 19,2 Kbaud, CRC Error Check, pacchetto duplicato, rilevamento attivo e nessuna parità per la porta RS232 e 57,6 Kbaud, indirizzo di nodo = 1 per Data Highway Plus (DH+).

Il controllore 1747-L541 richiede un rack SLC 500 per il montaggio e il collegamento al backplane elettronico.È inoltre necessario un alimentatore di sistema per alimentare i circuiti interni del processore attraverso il backplane elettronico.

Questo controller è elencato UL secondo gli standard di sicurezza statunitensi e canadesi, conforme CE e contrassegnato con C-Tick.
