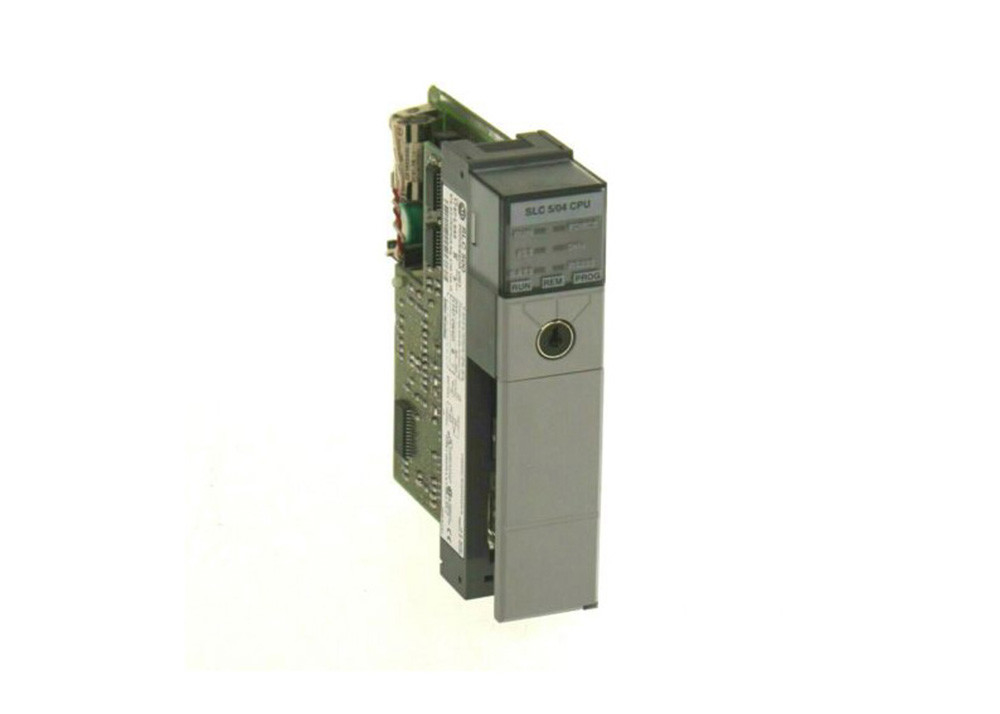

Controller AB 1747-L543Modulo per hardware modulare SLC 500
Specifiche tecniche per 1747-L543
| Produttore |
Rockwell Automation |
| Marca |
AB |
| Numero di parte/Codice catalogo |
1747-L542 |
| Serie |
SLC 500 |
| Ingressi |
4096 |
| Tipo di modulo |
Processore SLC 5/04 |
| Uscite |
4096 |
| Software di programmazione: |
Software RSLogix500 |
| I/O analogici |
480 |
| Memoria: |
Fino a 64 KB, RAM con backup a batteria |
| Tempo di scansione del programma |
0,9 ms/K |
| Memoria utente |
64.000 parole |
| Chassis I/O |
3 |
| Slot moduli chassis |
30 |
| Tempo di scansione I/O |
0,225 millisecondi |
| Comunicazione |
Data Highway Plus (DH+), RS-232 |
| Memoria di backup |
1747-M13 |
| Temperatura operativa |
da 0 a 60 gradi Celsius |
| Memoria di backup a batteria: |
Sì; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
Informazioni su 1747-L543

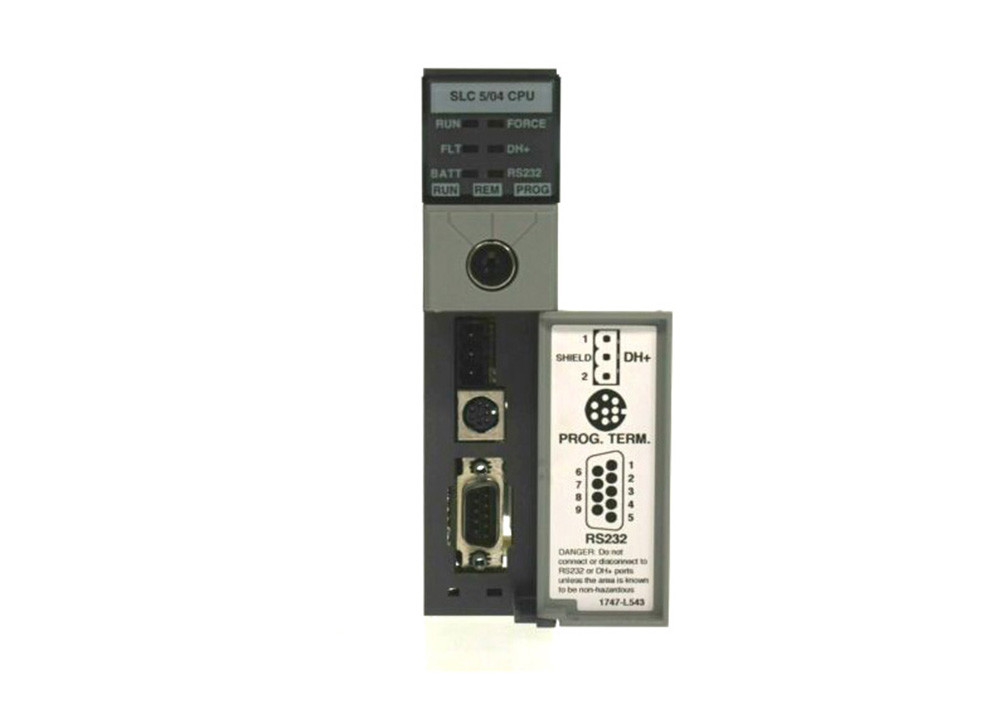

L'AB 1747-L543 è un processore SLC 500. Questo hardware è un processore che presenta capacità massime di ingresso e uscita discrete di 4096 ciascuna. Ha una memoria integrata di 64K parole, specificamente 60K parole per dati e programma e 4K parole solo per dati. Viene fornito anche con una memoria di backup Flash EPROM e 107 istruzioni di programmazione. La RAM da 64 KB del processore 1747-L543 è supportata da batteria. Il chassis I/O del 1747-L543 è massimo 3 e dispone di un massimo di 30 slot per moduli I/O. Le porte di comunicazione presenti su questo processore sono una porta DH+ e una porta RS-232. Il 1747-L543 dispone anche di LED di stato presenti per I/O forzato, run, guasto CPU, RS-232 e DH+.
Il tempo di scansione del programma del processore 1747-L543 è in media di 0,9 millisecondi/K, il suo tempo di scansione I/O tipico è di 0,225 millisecondi e l'esecuzione dei bit è di 0,37 µs. Ha anche un tempo di mantenimento della scansione del programma dopo la perdita di alimentazione compreso tra 20 millisecondi e 3 secondi, che dipende anche dal carico dell'alimentatore. Il 1747-L543 funziona anche con correnti di backplane di 1 A a 5 Volt DC e di 125 mA a 24 Volt DC. Il suo shock operativo è di 30 G e può resistere a un'accelerazione di 2,5 G da 57 a 2000 Hertz e a uno spostamento di 0,015 pollici, picco-picco, da 5 a 57 Hertz. La sua umidità relativa non condensante è compresa tra il 5 e il 95%, la sua temperatura di stoccaggio è da -40 a 85 gradi Celsius e la sua temperatura operativa è da 0 a 60 gradi Celsius.

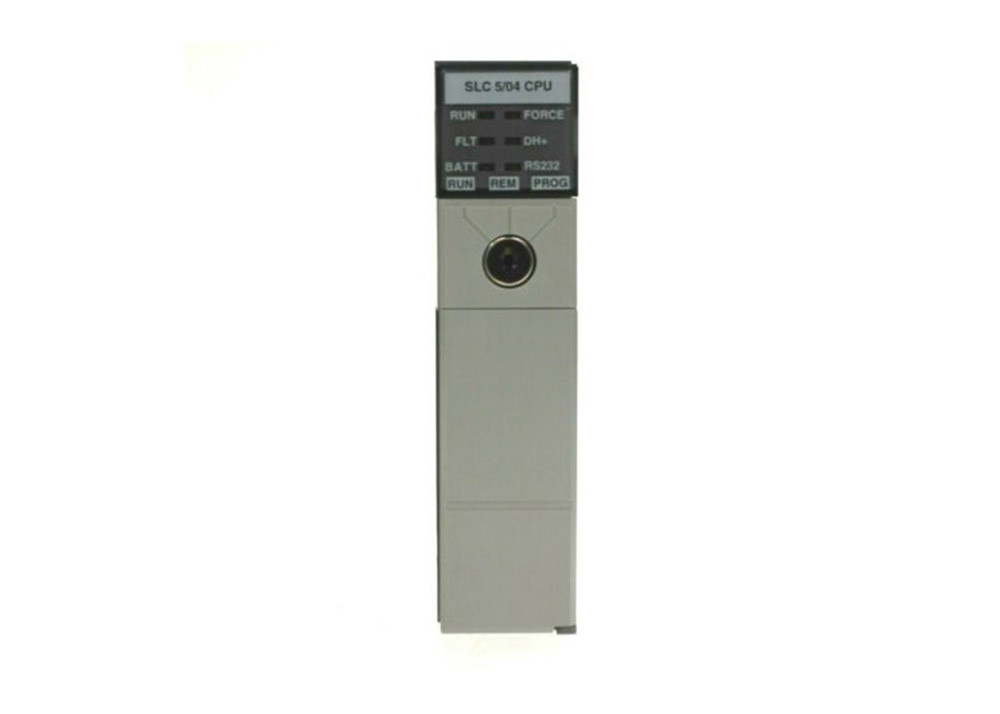

Il 1747-L543 SLC è un controller SLC 5/04 che ha la più alta capacità di memoria tra le tre (3) varianti di processori 5/04. Questo processore ha una memoria utente integrata da 64 KB dimensionata per gestire 4096 ingressi e uscite. Sono inclusi indicatori integrati sul pannello frontale per consentire una rapida diagnosi dello stato del modulo.
L'intervallo di applicazione del 1747-L543 è con applicazioni di controllo medio-grandi. Questo processore supporta la topologia I/O distribuita che è un'architettura comprovata per la progettazione di un controllo centralizzato su segnali I/O ampiamente distribuiti nell'area controllata del processo. Gli chassis SLC possono essere installati vicino a questi segnali IO, eliminando la necessità di lunghi cablaggi e l'uso multiplo di processori. Invece di processori, scanner di comunicazione vengono installati in ogni chassis I/O distribuito mentre un adattatore di comunicazione viene installato nello chassis in cui risiede la CPU.
Il 1747-L543 è compatibile con il software di programmazione RSLogix500. Questo software è il software di programmazione comune per tutti i prodotti SLC come controller, moduli IO, moduli intelligenti e speciali. Può essere installato nei sistemi operativi Windows 2000, XP, Vista, 7, 8 e 10. Sebbene la famiglia di prodotti SLC sia una famiglia di prodotti dismessi, AB ha rilasciato revisioni più recenti compatibili con ciascun sistema operativo Microsoft.
Questo processore è in grado di essere programmato per eseguire requisiti di controllo di base tramite le istruzioni di logica a bit di base, mentre è anche in grado di eseguire applicazioni avanzate come controlli Proporzionale-Integrale-Derivativo (PID), controllo di movimento e posizione, nonché implementare strategie di controllo complesse. Questo processore ha un buffer diagnostico intuitivo che, quando connesso online, fornisce dettagli e informazioni sui guasti.
