AB 1747-SDN, modulo dell'analizzatore di SLC 500 DeviceNet, ingresso/uscita ciclico

AB 1747-SDN è uno scanner di comunicazione DeviceNet. Questo modulo di scanner viene utilizzato per comunicare con dispositivi compatibili con DeviceNet tramite la rete DeviceNet o tramite moduli di adattamento DeviceNet.Questo modulo può funzionare in modalità slave.; inviare e ricevere messaggi in configurazione Pollled, Strobe, Change-of-State e Cyclic I/O. Supporta anche la configurazione pass through in cui,il 1747-SDN funge da ponte e collega una rete DeviceNet separataQuesta funzione di pass through è progettata per sostituire la connessione 1770-KFD, 1784-PCD, 1784-PCID o 1784-PCIDS DeviceNet sulla rete.

In particolare, quando si implementa la configurazione Pass-Through, il processore SLC 500 compatibile è SLC 5/03, SLC 5/04 e SLC 5/05.015 o 5.001 è necessario e RSLinx 2.10. Per la configurazione fino a 395 Parole, richiede firmware SLC 500 è necessario 6.0001 o più recente con RSLinx 2.31 o più recente.

Il 1747-SDN supporta la configurazione di fino a 63 nodi a una frequenza di 125 Kbps.

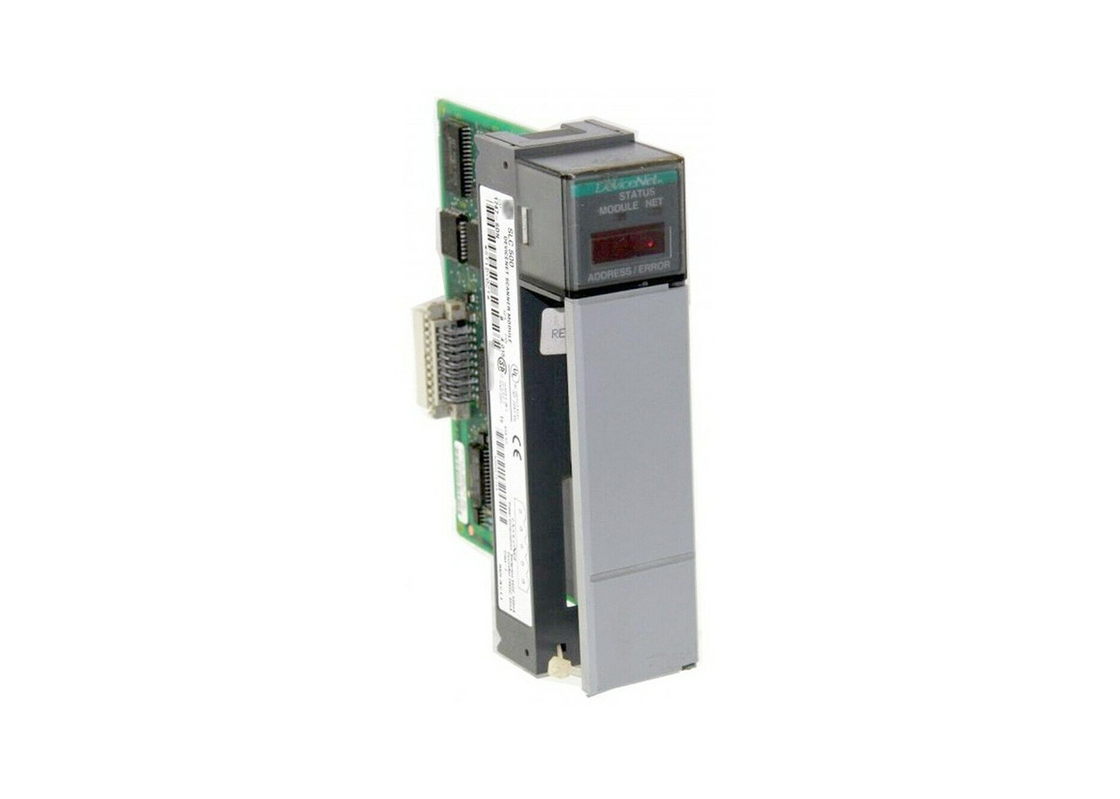

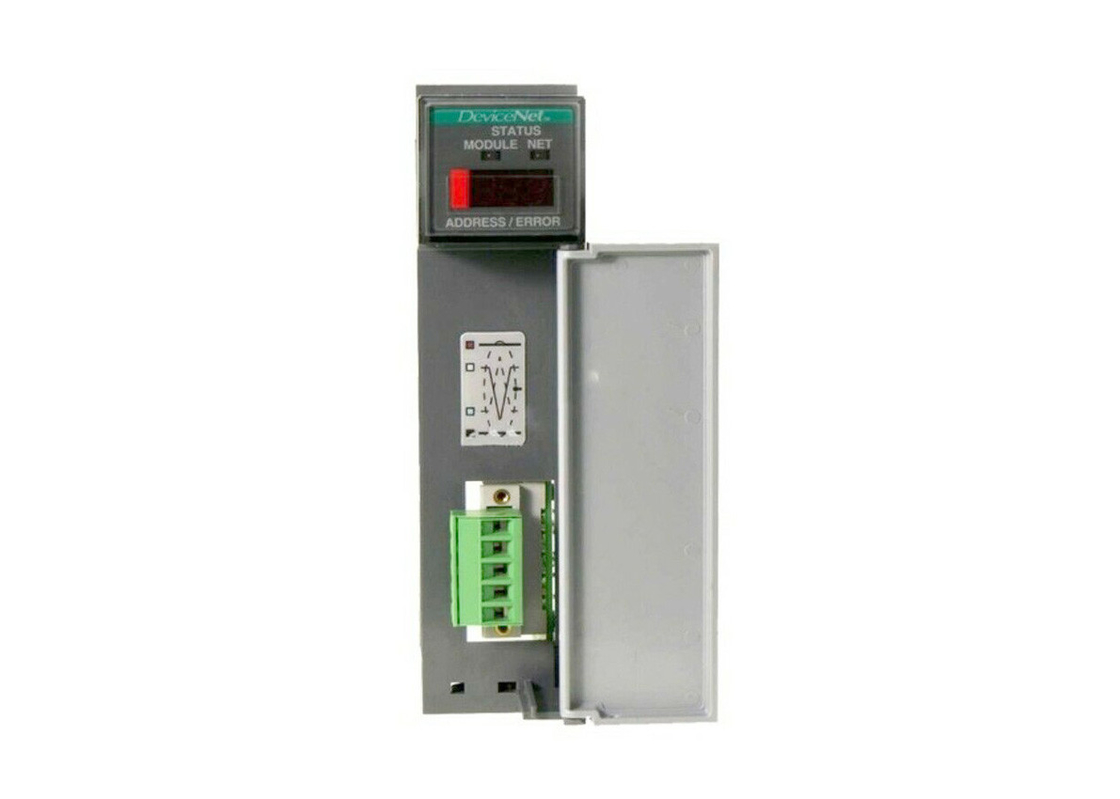

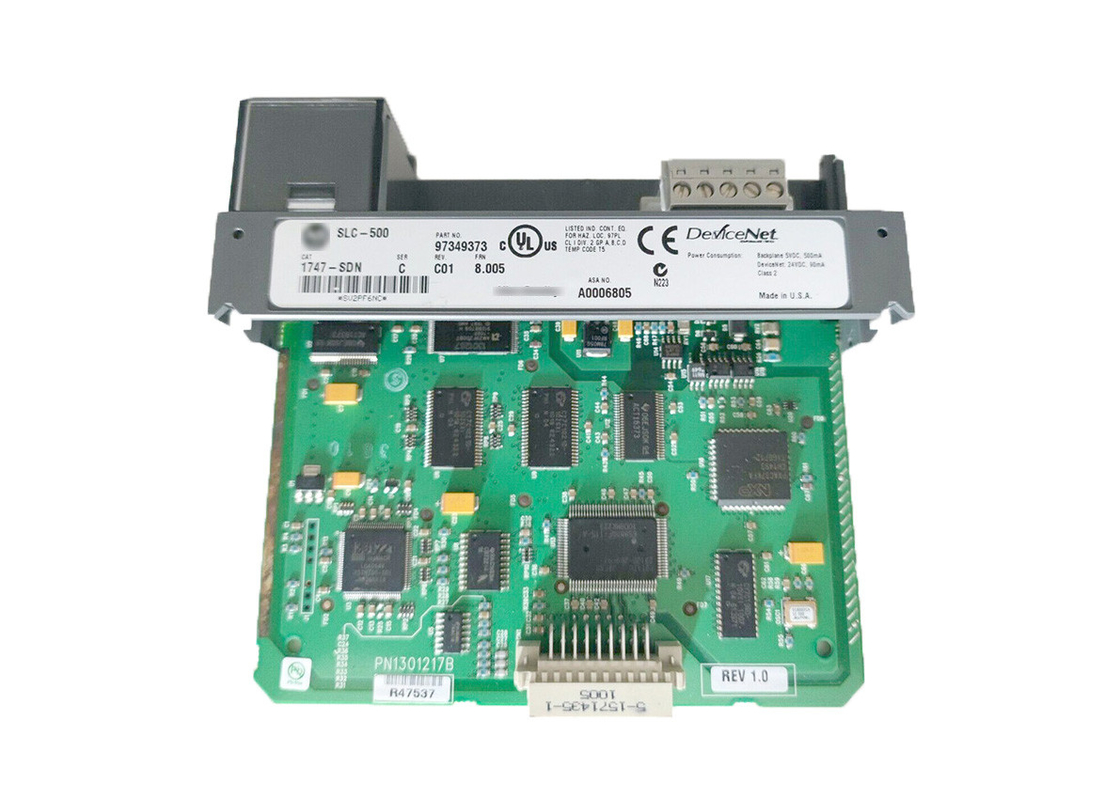

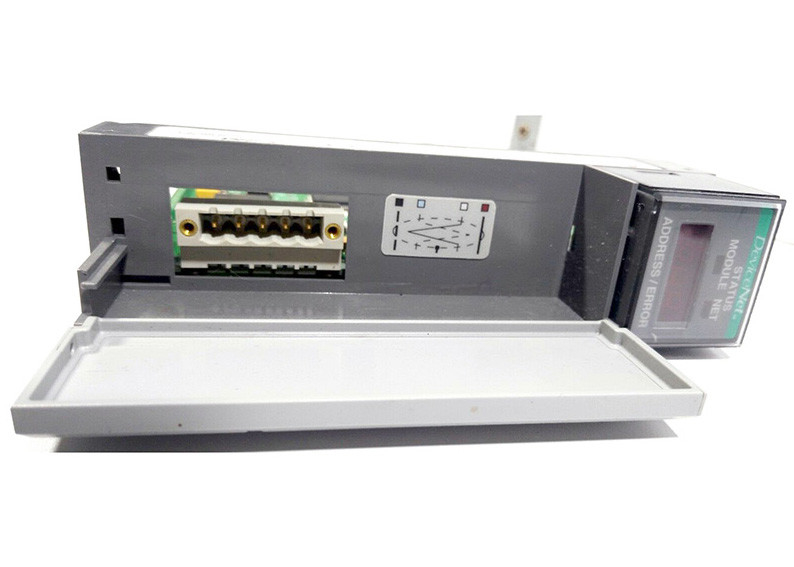

The 1747-SDN’s front panel is installed with Two (2) LED status indicators such as Module indicator to report the module’s operation and a Network status LED that indicates the DeviceNet communication linkHa anche un display LCD che fornisce l'indirizzo del modulo e l'indicazione dell'errore.Il terminale DeviceNet è installato dietro la porta di accesso e dotato di una spina lineare a 10 pin inserita nella porta DeviceNet. Durante la configurazione di questo modulo, può essere necessario un file di scheda elettronica di dati (EDS) se il modulo viene segnalato non riconosciuto dal software RSLinx.

È un'interfaccia tra il processore SLC e un dispositivo DeviceNet, e può comunicare con un processore attraverso trasferimenti di file M1/M0 e tramite un I/O discreto.Il 1747-SDN scambia dati di configurazione, i dati di I/O del dispositivo e le informazioni sullo stato con il processore SLC 500. It draws a backplane current of 500mA at 5 Volts DC and of 90mA at 24 Volts DC and it provides a 30 Volts circuit isolation using the Basic Insulation Type tested at 500V AC for 60 seconds between DeviceNet-to-backplane. The 1747-SDN has an IEC tested operational temperature range between 0 and 60 degrees Celsius (32 and 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity and it is stored at a -40 to 85 degrees Celsius (-40-185 degree Fahrenheit) temperature rangeHa anche una resistenza alle vibrazioni operative testata dall'IEC di 2G a 10-500Hz e un valore massimo di scossa di 30G. Ha un CISPR 11, gruppo 1,Classe A Classificazione delle emissioni ed è designato con il codice di temperatura T5 Nord AmericaViene fornito in una custodia aperta e ha la certificazione C-UL-us e CE.
