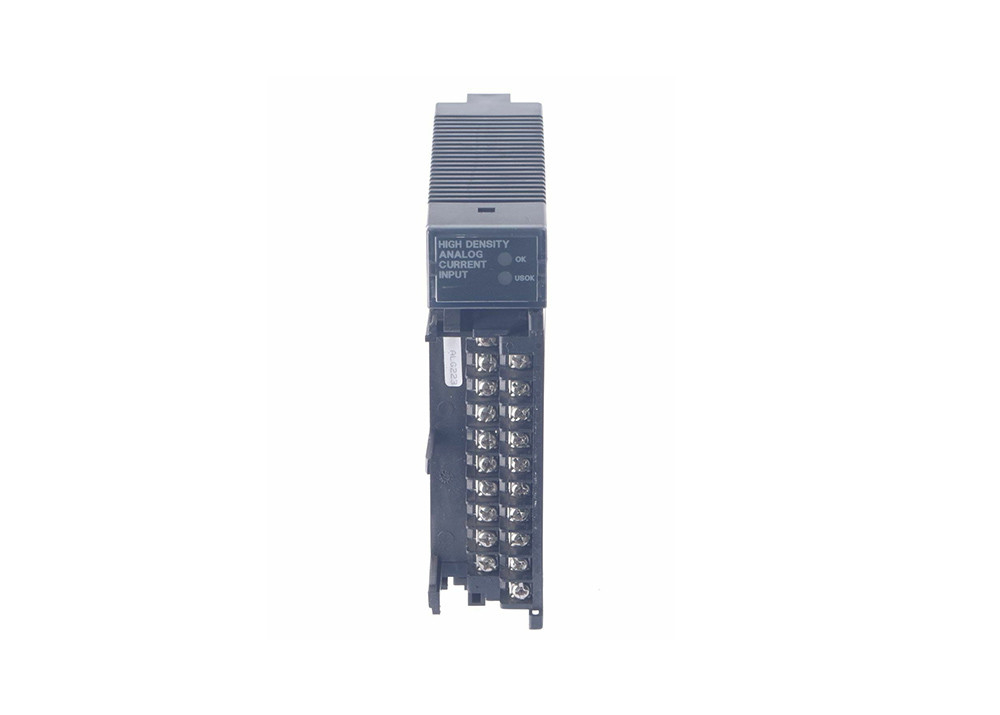

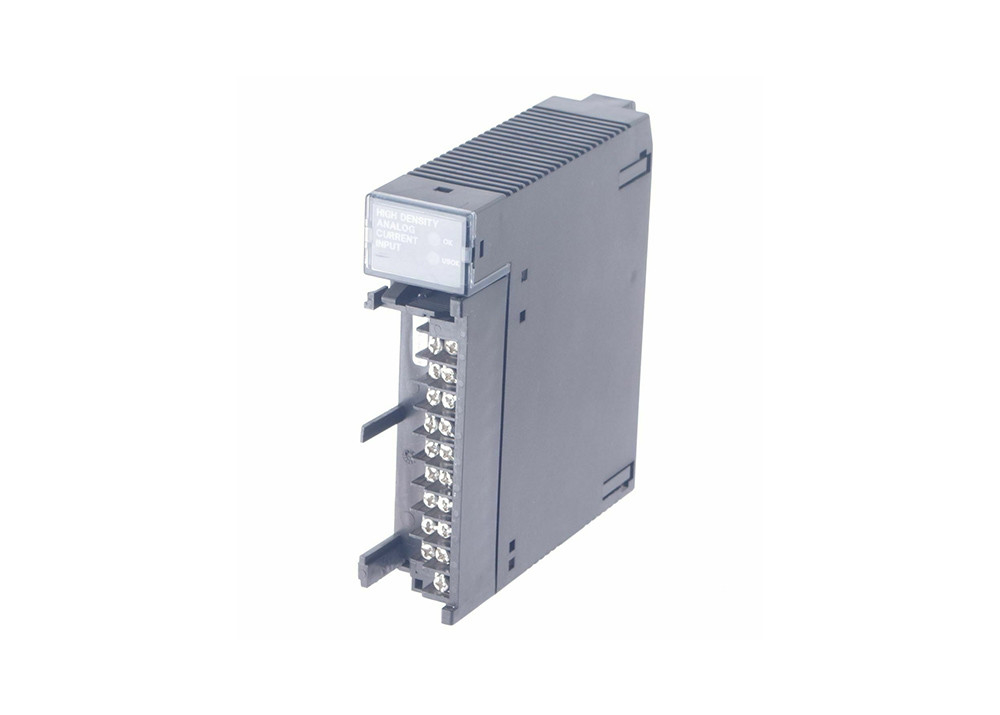

Ge Fanuc IC693ALG223C, serie 90-30 Controller logica programmabile
Descrizione del prodotto
IC693ALG223 è un modulo di ingresso di corrente analogica PACSystems Serie 90-30 RX3i che offre 16 canali.I moduli con 16 canali separati e singoli possono essere configurati per uno dei seguenti tre intervalli: da 4 a 20 mA, da 0 a 20 mA o da 4 a 20 mA Aumentato.Sono disponibili sia allarmi alti che bassi su ciascuna gamma. nella gamma potenziata, il modulo IC693ALG223 può essere impostato con un basso limite di allarme per rilevare la corrente di ingresso con rilevamento di guasti a filo aperto nelle applicazioni da 4 a 20 mA;L'utente può anche impostare segnalazioni di allarme elevato. Inoltre, questo modulo segnala lo stato, compresa l'alimentazione in piedi alla CPU. IC693ALG223 può essere utilizzato in qualsiasi slot I/O che offre un connettore seriale nel sistema RX3i o Serie 90-30.
Specifico per ilIC693ALG223Questo richiede anche un ciclo di corrente di 65 mA più da un alimentatore +24 VDC fornito dall'utente.Un tasso di aggiornamento di 6 ms è standard con isolamento di 250 VAC continuo o 1500 VAC per un minutoQuando si eseguono le scansioni dei canali attivi, il numero di canali da eseguire verrà completato in ordine seriale.I valori analogici vengono ridimensionati su tutta la gamma del convertitore con la taratura di fabbrica che regola il valore analogo per bit. I rack RX3i supportano gli aggiornamenti del firmware associato a questo modulo, ma questo non include i rack 90-30.e NON assiste l'utente nel funzionamento e nella risoluzione dei problemi.
Specifiche tecniche
| Numero di canali: |
Da 1 a 16 selezionabili |
| Intervallo di corrente di ingresso: |
0 a 20 mA, 4 a 20 mA e 4 a 20 mA potenziati |
| Calibrazione: |
Calibrato in fabbrica a 4 μA per conteggio o a 5 μA per conteggio |
| Tasso di aggiornamento: |
13 msec (tutti i 16 canali) |
| Risposta del filtro di ingresso: |
19 Hz |
| Consumo di energia: |
120 mA dal bus +5 V o 65 mA dal bus +24 V
|
Su IC693ALG223
Il modulo PLC (Programmable Logic Controller) della serie 90-30 di GE Fanuc con numero di catalogo IC693ALG223 è un modulo a sedici (16) canali, con un solo terminale,modulo di ingresso analogo utilizzato per interfacciare dispositivi di campo e strumenti che forniscono segnali analogici come rappresentazione per la misurazione della variabile di processoIn particolare, ciascun canale dell'IC693ALG223 è configurato per ricevere segnali potenziati da 0 a 20 mA, 4 a 20 mA e 4 a 20 mA.Alcuni dei dispositivi in grado di fornire questi segnali sono trasmettitori, Variable Frequency Drive (VFD), feedback di velocità, data logger, pannelli di misura e altri dispositivi.
L'IC693ALG223 è un modulo a singolo slot che viene installato su qualsiasi slot di una piattaforma base serie 90-30 a 5 o 10 slot.il numero di istanze autorizzate dell'IC693ALG223 varia. Per il sistema Modello 311, Modello 313 e Modello 323, fino a quattro (4) istanze di modulo sono compatibili.Dodici (12) con sistemi modello 340 e 341 e 51 con sistemi modello 351 e 352.
L'IC693ALG223 ha una risoluzione a 12 bit con un tasso di aggiornamento di 13 msec per tutti e 16 i canali, una precisione assoluta di ± 0,25% della scala completa @ 25° Celsius (77° Fahrenheit): ± 0.5% della scala completa nell'intervallo di temperatura di funzionamento specificato e linearità di < 1 LSB da 4 a 20 mA per l'intervallo da 4 a 20 mA e < 1 LSB da 100 μA a 20 mA per gli intervalli da 0 a 20 mA e da 4 a 20 mAQuesto modulo è progettato con una capacità di isolamento di 1500 volt tra il lato del campo e il lato logico.
Il modulo di ingresso analogo a 16 canali IC693ALG223 è dotato di 200 Hertz di risposta del filtro di ingresso e 250 ohm di impedenza di ingresso.Il numero massimo di moduli di ingresso di corrente analogica che possono essere installati nel sistema è di 4 con CPU 311, 313 e 323, 8 con CPU 331 e 12 con CPU 340 e 341.Può ricevere input analogici da una varietà di sensori come i sensori di livelloOgni canale ha una precisione di 4 microamperi di risoluzione nella gamma di corrente da 4 a 20 milliamperi, 5 microamperi di risoluzione nella gamma di corrente da 0 a 20 milliamperi.,Utilizza una fonte di alimentazione esterna con un intervallo di tensione da 20 a 30 Volt CC e un rivolgimento della tensione di alimentazione del 10%.Questo modulo è progettato per supportare una vasta gamma di segnali industriali
Specifiche tecniche per IC693ALG223
| Marchio |
GE Fanuc |
| Serie |
Serie 90-30 |
| Numero della parte |
IC693ALG223 |
| Distanza |
4-20 mA, 0-20 mA |
| Accuratezza |
00,25% a 25 gradi Celsius |
| Descrizione del prodotto |
Input di corrente analogica |
| Potenza esterna |
24 VDC |
| Descrizione del prodotto |
Input di corrente analogica |
| Numero di canali |
16 |
| Isolamento |
1500 volt campo RMS sul lato logico |
| Tasso di aggiornamento |
13 ms tutti i canali |
| Risoluzione da 4 a 20 mA |
4 microamperi |
| Risoluzione a 0-20 mA |
5 microamperi |
| Impedenza di ingresso |
250 ohm |
| Risposta del filtro di ingresso |
200 Hertz |
| Consumo interno di energia |
120 mA a 5 VDC, 65 mA, fornito dall'utente 24 VDC |
