GE Fanuc IC660TBD023, Assemblea terminale sicura, serie dell'ingresso/uscita del genio

Ge Fanuc IC660TBD023, Assemblaggio terminale sicuro, Serie I/O Genius

Informazioni tecniche

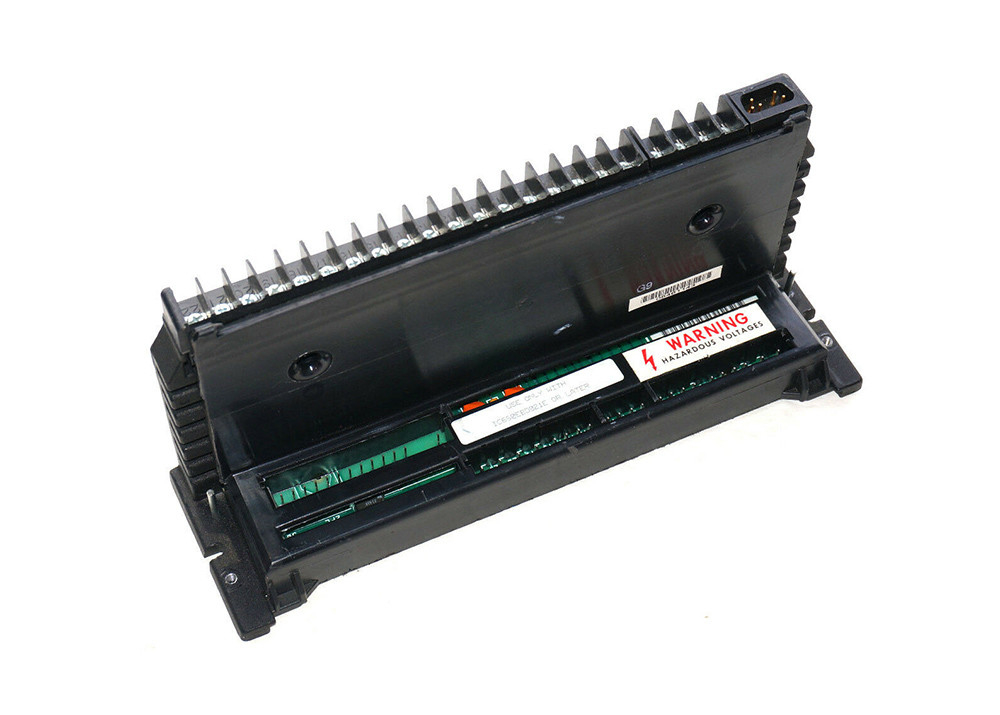

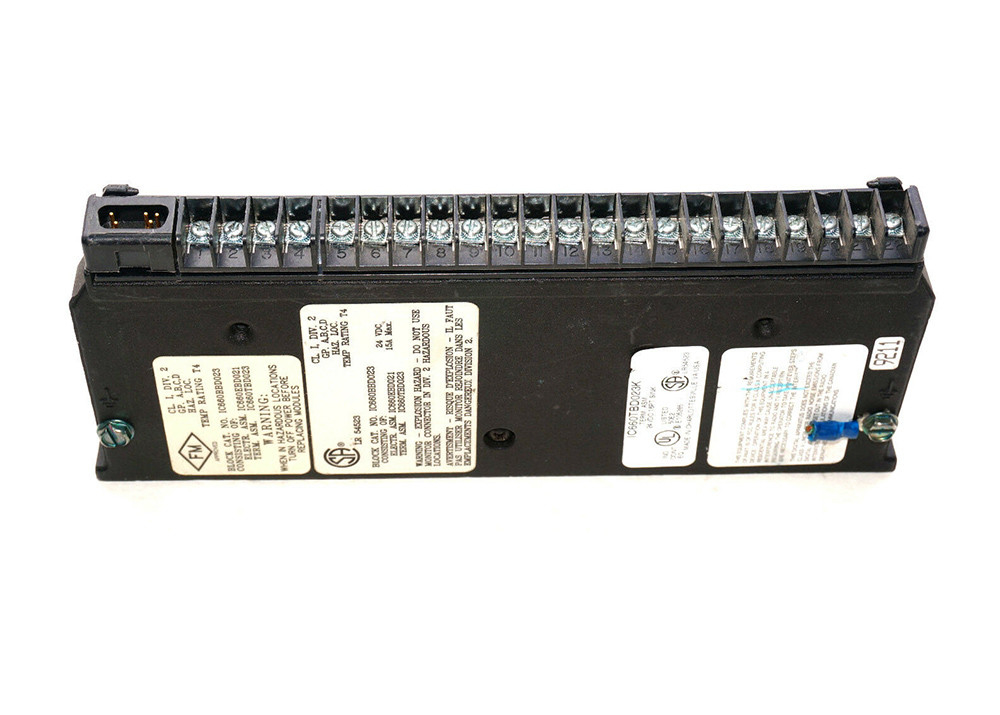

Il blocco IC660TBD023 è un blocco terminale con 16 circuiti I/O discreti.Si tratta di un blocco terminale di automazione industriale prodotto da GE Fanuc e fa parte della linea di prodotti IC660.L'assemblaggio del terminale è stato costruito con funzionalità diagnostiche in grado di rilevare temperature eccessive, fili aperti negli ingressi a tre stati, situazioni di sovraccarico e situazioni senza carico.L'assemblaggio è progettato con architettura aperta. I 16 circuiti del blocco terminale IC660TBD023 sono isolati e hanno i propri indicatori LED. Con 2 Amps di corrente nominale su ciascuno dei 16 circuiti, il blocco terminale dissipa 68.8 watt di energia come calore e ha blocco per blocco isolamento a 1500 volt.

In stato stazionario, il blocco terminale IC660TBD023 ha una corrente di uscita di 2 Amps per circuito.La corrente di fuoriuscita è di 1 milliampere. A 34 gradi Celsius, la corrente di uscita del blocco del terminale è di 15 Amps. Il carico minimo raccomandato del blocco terminale IC660TBD023 è di 50 Amps senza condizioni di carico.Il tempo di uscita di accensione del terminale è di 1 millisecondoL'area di installazione deve essere libera da sporcizia, polvere e contaminanti.Durante l'installazione del terminale deve essere mantenuto un spazio libero sufficienteLa temperatura di funzionamento deve essere mantenuta tra 0 e 60 gradi Celsius con umidità non condensante.

L'assemblaggio terminale IC660TBD023 è un assemblaggio terminale resistente e sicuro realizzato da GE Fanuc nella serie Genius I/O.Funge da interfaccia di cablaggio tra il blocco I/O e i moduli di campo in un sistema di controllo I/O GeniusLa posizione di questo blocco terminale è tra il suo blocco di I/O compatibile e l'assemblaggio elettronico.L'assemblaggio terminale IC660TBD023 può essere avvitato nel blocco in modo che possa resistere alle vibrazioni che si verificano durante il funzionamentoFornisce terminali di cablaggio extra per espandere il cablaggio di campo. Aiuta anche gli utenti a ottenere più spazio e flessibilità nel pannello con il suo design di risparmio di spazio.

L'assemblaggio terminale IC660TBD023 ha un design a scatola.Il terminale può accettare 1 filo AWG # 12 o 2 fili AWG # 14Gli utenti possono collegare la fonte di alimentazione CC ai terminali da 5 a 22 dell'assemblaggio terminale.È un gruppo terminale separato che ospita tutti i cablaggi di campo per un modulo I / OIl blocco di I/O può essere configurato come controller BSM collegando il modulo BSM come carico al circuito 1.Il cavo della coda del modulo BSM deve essere collegato al terminale 6 e l'altro cavo deve essere collegato al cavo DC+. Assicurati di non toccare i pin del connettore per evitare scosse elettriche e danni.

Specificativi tecnici per IC660TBD023
