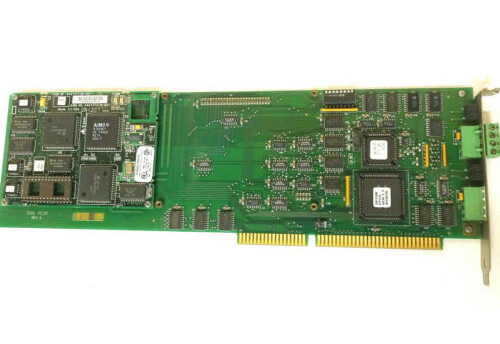

Il GE Fanuc IC660ELB921, singola carta della scanalatura PCIM ha fabbricato, ingresso/uscita del genio

Il GE Fanuc IC660ELB921, singola carta della scanalatura PCIM ha fabbricato, ingresso/uscita del genio

Descrizione di prodotto

Il IC660ELB921 è una singola carta della scanalatura PCIM manifatturiera per uso con l'interfaccia LAN del genio da GE Fanuc. IC660ELB921 inoltre serve da punto di ingresso nel sistema dell'ingresso/uscita del genio per la famiglia di IBM PC/AT/XT. IC660ELB921 è completamente - compatibile con un monitor tenuto in mano e può essere usato con tutto il regolatore del bus del genio di GE Fanuc. Per potere di logica, il IC660ELB921 PCIM richiede una fonte di CC 5V. IC660ELB921 usa 8.000 dell'uscita 8.000 e dell'input posizioni. Quando la carta IC660ELB921 è configurata come solo input, può leggere soltanto le informazioni sul blocco del genio. Se la configurazione della carta è fissata come solo uscita, quindi può scrivere soltanto alle uscite del blocchetto del genio.

È importante notare quello a differenza delle sue controparti IC660ELB922, PCIM IC660ELB921 è commercializzato con soltanto una scheda figlia che fornisce un metodo conveniente ai dispositivi di controllo sul bus seriale del genio. Le mansioni sono controllate di conseguenza durante il processo di inizializzazione, in carico gli errori per un minimo di 30 dispositivi del bus. Da questo PCIM è un bordo tipo, è più facile affinchè IC660ELB921 sia integrato in un sistema a microprocessore utente-in via di sviluppo. In tutti i livelli meccanici, le sincronizzazioni di comunicazione ed e elettriche, IC660ELB922 è completamente - compatibili con tutti i protocolli del genio. Ulteriormente, la sua scheda figlia fornisce il rubinetto basso su tutto il bus dell'ingresso/uscita del Fe del genio. In cambio, questo lascia il sistema host dirigere l'ingresso/uscita utilizzando i vasti sistemi diagnostici, l'alta consistenza e la protezione dai rumori del sistema dell'ingresso/uscita del genio. La scheda figlia può essere indipendente configurato dovuto il software di configurazione assicurato con il IC660ELB921 PCIM.

Circa IC660ELB921

Il modulo di interfaccia del PC IC660ELB921 è un bordo ad un solo canale di PCIM manifatturiero da GE Fanuc come componente della serie dell'ingresso/uscita del genio. Può essere collegato a soltanto 1 bus del genio per volta. Questo modulo è fatto per uso con il PC di IBM, XT ed a tipo personal computer. Ciò a tipo scheda di interfaccia è inoltre compatibile con i protocolli di comunicazione differenti del genio come pure con cronometrare di comunicazioni. Il modulo di interfaccia del PC IC660ELB921 è disponibile con una singola scheda figlia e con una scheda madre. Il software di configurazione che è fornito di questo modulo può essere usato per configurare la scheda figlia indipendentemente dalla scheda madre. La scheda figlia può essere collegata individualmente con un dispositivo del bus del genio e funge da regolatore per tutti gli usi dell'ingresso/uscita per il sistema dell'ingresso/uscita.

IC660ELB921 il bordo della unico scanalatura PCIM ha una scheda madre efficiente che collega la scheda figlia con i computer host IBMcompatibili. È fatto per attenuare tutti i segnali che sono necessari per la comunicazione con il bus ospite del sistema. Alcune dei comandi della scheda figlia e delle facilità di monitoraggio forniti dalla scheda madre comprendono le superfici posteriori AIZ-compatibili, la rilevazione di bassi livelli di tensione del rifornimento, il decodifica di indirizzo attraverso le mappe della memoria e l'ordinamento del segnale. Ogni scheda figlia ha 2 LED per l'indicazione dello stato del bordo e del processo di comunicazione. Il requisito di memoria della scheda madre è di 4 byte ed il requisito della scheda figlia è 16 KB. Il modulo di interfaccia del PC IC660ELB921 è fornito con il software di configurazione e la biblioteca di software di PCIM che forniscono un'interfaccia ad alto livello fra il software utente-in via di sviluppo e il PCIM. Usa 5 volt di CC di potere di logica e non dovrebbe variare da più di 10% sotto o sopra il livello nominale in modo che il modulo da funzionare correttamente. Durante l'installazione, assicuri lasciare almeno lo spazio a 1/8 pollici fra questo modulo ed altri moduli per permettere il raffreddamento adeguato.

Caratteristiche tecniche per IC660ELB921
